树脂纽扣注塑成型模具结构设计

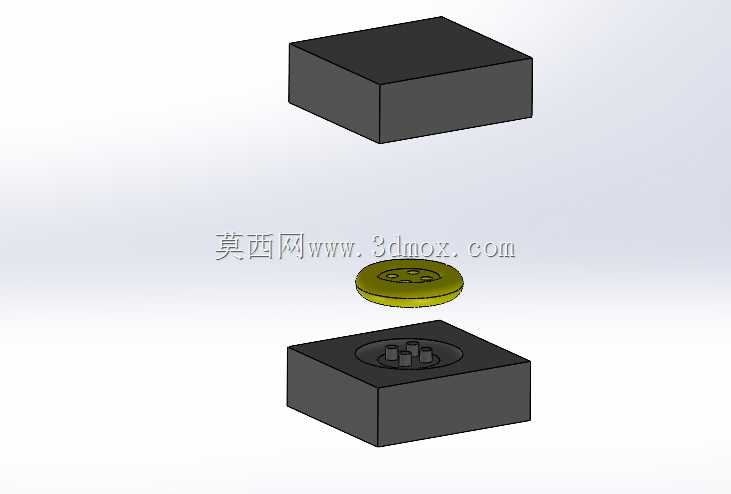

　　这套模具针对服饰辅料行业里的四孔树脂纽扣量产需求开发，日常在小型卧式注塑机上完成连续生产，产出的纽扣直接供给衬衫、工装、休闲服饰的成衣装配线，也可适配箱包、布艺软装的装饰扣加工场景。整套结构采用上下对合的两板模布局，上模为平整的分型面压合块，下模内嵌成型型腔，型腔中心预留四个对应纽扣穿线孔的小型成型芯柱，合模后熔融的热塑性塑料注入型腔，冷却开模后即可直接得到带标准穿线孔的纽扣成品，不需要后续二次钻孔工序，大幅减少辅料加工的后续工序成本。

　　从实际投产的适配边界来看，上下模座都采用方块式整体结构，模座外轮廓方正，没有外凸的复杂侧抽结构，整体安装厚度控制在小型注塑机的最小开模行程范围内，模座四周预留标准的压板锁固槽位，上机时直接用机床压板压紧模座侧边即可完成固定，不需要额外定制复杂的模架连接附件。下模型腔的下沉深度和纽扣的成品厚度完全匹配，中心芯柱的位置度经过校核，四个芯柱的间距符合通用服饰纽扣的穿绳孔位标准，成型后孔位无偏移，穿针引线时不会出现孔位错位卡线的问题。

　　设计过程中优先考虑了小零件量产的脱模便利性，纽扣本身属于薄型圆片零件，外轮廓没有倒扣结构，开模时上模先抬起，成品留在下模型腔内，后续通过顶出机构直接将纽扣从型腔中顶出，不需要设置复杂的侧向抽芯滑块，既降低了模具的加工制造成本，也减少了量产过程中滑块卡滞、芯柱折断的故障概率。模座的分型面做了贴合研配处理，合模后分型面贴合间隙控制在熔融料的溢边阈值以下，量产时不会在纽扣的外圆边缘产生多余飞边，省去后续人工修剪毛边的人工成本。

　　型腔的圆角过渡全部做了顺滑处理，纽扣正面的弧面造型直接在型腔底部加工成型，注塑完成后纽扣表面光洁度达标，不需要额外抛光打磨，可直接进入后续的染色、电镀或者表面印花工序。上下模座的材料选用常用的模具钢材，型腔表面做硬化处理，长期反复注塑过程中耐磨性能达标，大批量生产时型腔尺寸不会因为反复开合模、塑料冲刷出现过快磨损，能稳定保证纽扣的外形尺寸一致性。

　　在车间实际排布工位时，这套模具体积紧凑，不需要占用大型注塑设备的工位，在普通小型注塑机上即可完成装夹，换模时只需要对准机床的射嘴中心，锁紧四周压板即可完成调试，换模耗时远低于带复杂抽芯结构的大型模具，非常适合服饰辅料厂多品种、小批量、多批次的纽扣生产切换需求。设计时也校核了冷却水路的排布空间，模座内部可在型腔下方铺设直通冷却回路，通入冷却水后可以快速带走型腔内塑料的热量，缩短单件成型周期，提升单班产量。成型芯柱采用可更换结构，长期生产后如果芯柱出现磨损、折断，不需要整体更换下模座，只需要拆卸更换损坏的小型芯柱即可，大幅降低模具的后期维护成本。整套结构没有冗余的复杂机构，装配调试难度低，普通模具钳工即可完成组装和上机维护，适配中小型辅料加工厂的日常生产维护能力。
