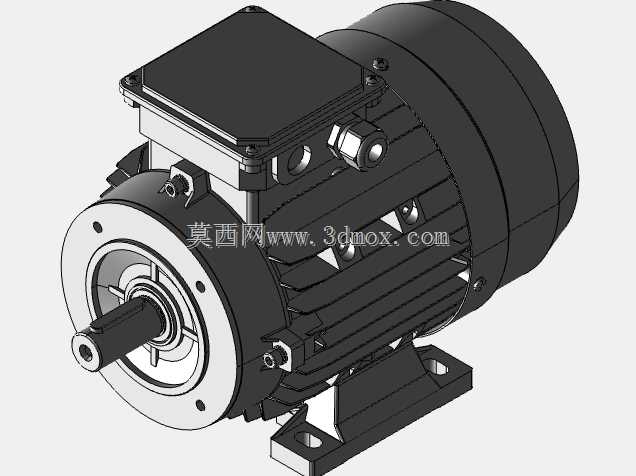

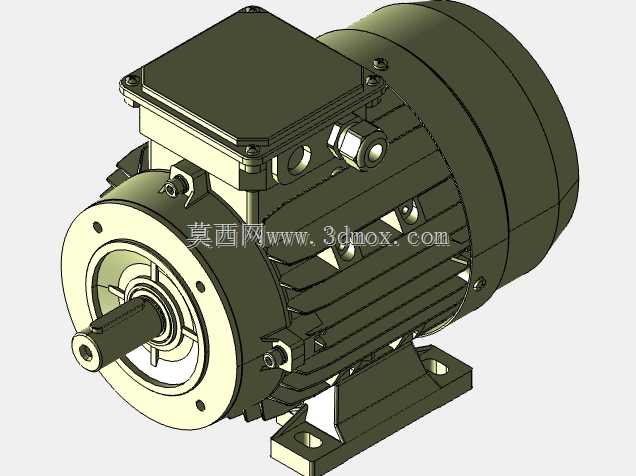

该三维结构围绕一台卧式铝壳三相异步电动机展开,建模重点集中在机座、端盖、接线盒、输出轴、散热筋、底脚安装面以及B34安装接口等部位,适合用于小型机床、输送装置、风机泵类、轻工设备和通用自动化产线的动力单元布置。整机采用90S框架对应的外形比例,前端为法兰与底脚复合安装形式,既可以通过底脚螺栓固定在设备底座或机架上,也能够利用前端法兰面与减速箱、泵体、主轴箱等部件进行同轴联接。实际选型时,这种复合安装方式能够减少中间支架数量,使动力输出轴线与被驱动部件保持较高同轴度,同时降低装配阶段反复调整中心高的工作量。
从结构表达上看,模型对电机外壳的散热筋进行了连续建模,筋条沿机座圆周方向分布,形成较大的外露散热面积。铝制机壳在小功率电机中应用较多,其优势在于质量较轻、导热性能较好,并且在多批次设备装配时便于搬运和对中。机壳上部设置独立接线盒,盒体通过螺栓与机座连接,内部空间用于容纳接线端子和电缆引入结构。接线盒位置偏高,有利于现场布线时从设备上方或侧方接入电缆,也能减少切削液、粉尘在盒盖接缝处积聚。模型中接线盒盖、紧固螺钉、电缆接口等细节均有体现,能够帮助设计人员检查电气元件与周边防护罩、管线夹、机架横梁之间的干涉关系。
前端盖区域是该模型的关键装配边界。输出轴从前端盖中心伸出,轴端带有键槽结构,用于传递转矩;轴伸周围布置法兰止口和安装孔,可与负载端形成定位配合。底脚部分位于机座下方,承托面平整,螺栓孔位置决定电机在滑台或底座上的固定范围。进行设备布局时,需要同时校核轴伸长度、轴径、法兰止口直径、底脚孔距和整机中心高,避免带轮、联轴器或链轮安装后与端盖发生摩擦。对于皮带传动场景,还应结合电机底脚调节余量核算皮带张紧行程;对于直联场景,则要关注轴伸与负载轴的同轴度以及联轴器允许的偏差范围。
后端盖与风罩方向构成电机的辅助散热和防护区域。虽然模型外观以实体结构为主,但在工程应用中,该部位通常容纳冷却风扇、风罩和后端轴承。后端轮廓决定了电机轴向最小维护空间,检修时需要预留风罩拆卸、轴承检查和转子抽出的距离。若设备布置过于贴近墙面或其他机构,后期维护会受到明显限制。因此在三维总装阶段,不应只关注电机本体能否放入,还要把接线弯曲半径、螺栓操作空间、散热气流通道和检修拆卸路径一并纳入校核。
该电机的2极配置对应较高输出转速,适用于离心泵、风机、高速主轴附件以及部分轻载输送机构。高转速意味着转动件平衡、联轴器对中和基础刚性都更加重要。底脚安装面如果不平,紧固后可能造成机座变形、轴承附加载荷增大,并引起异常振动。设计机架时,宜在电机下方设置具有足够刚度的安装板,螺栓孔周边避免悬空;采用法兰安装时,则应保证配对止口与电机止口为间隙合理的定位配合,不能依靠螺栓强行拉正。
防护能力方面,这类电机面向存在适度粉尘和溅水的工业环境,外壳、端盖、接线盒和轴封区域共同形成防护边界。三维模型能够直观呈现各接合面的位置,便于在设备设计中安排挡屑板、排水坡度和线缆走向。对于车床、小型加工设备或改造类项目,电机常安装在靠近切削区域或传动箱的位置,周围需要避免切屑堆积在散热筋之间,同时不应让冷却液体直接冲刷接线盒。模型可用于制作防护罩时的间隙检查,也可用于验证皮带轮、张紧机构和电机拆装顺序。
建模思路上,整机以回转体为基础,再叠加机座散热筋、底脚、接线盒和安装法兰等特征。输出轴、端盖、机壳和接线盒之间的层次关系清晰,能够支持爆炸视图、装配示意和维护说明制作。对于结构工程师而言,该模型的价值不只在于外观展示,更在于提供动力部件在设备中的空间占位:轴向长度决定传动腔布置,径向轮廓决定护罩尺寸,底脚与法兰决定安装方式,接线盒位置决定线缆通道。把这些边界纳入总装后,可以在设计早期发现轴系干涉、维护空间不足和散热通道受阻等问题,从而减少样机阶段的返工。
