卧式三相异步感应电动机结构

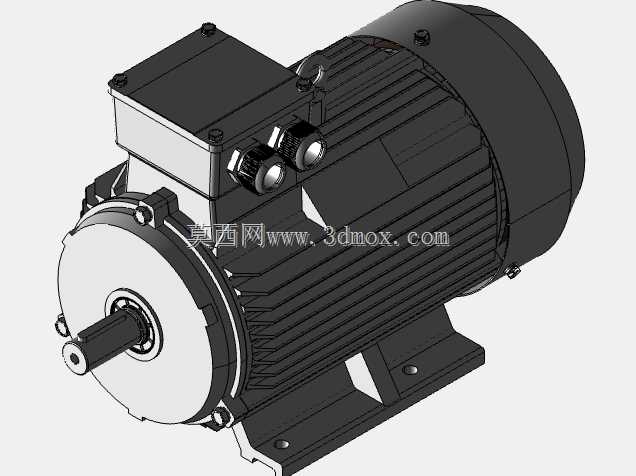

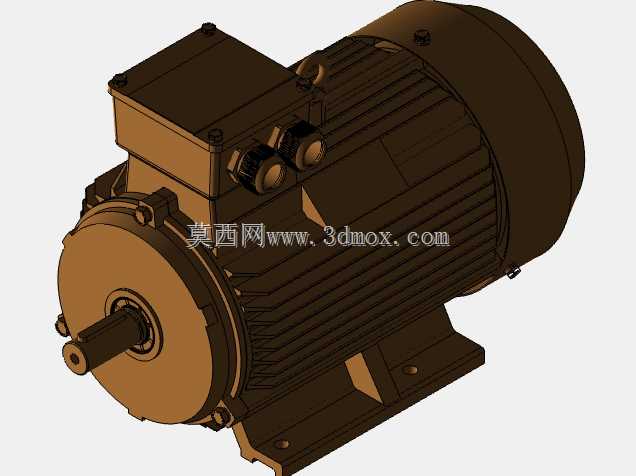

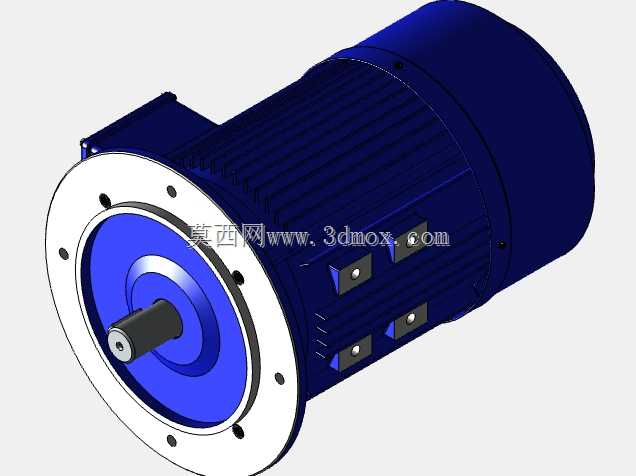

　　该三维结构对应工业现场常见的卧式三相异步感应电动机，主要用于把交流电能转换为连续旋转机械能，为风机、水泵、输送带、减速机、小型加工设备以及各类通用机械提供动力输入。整机采用底脚支承、轴伸端输出的布置方式，圆柱形机座沿轴向布置散热筋，前端盖与后端盖分别约束转轴位置，顶部设置接线盒，侧面保留吊装与维护所需的结构空间，整体外形符合常规工业电机的安装与检修习惯。

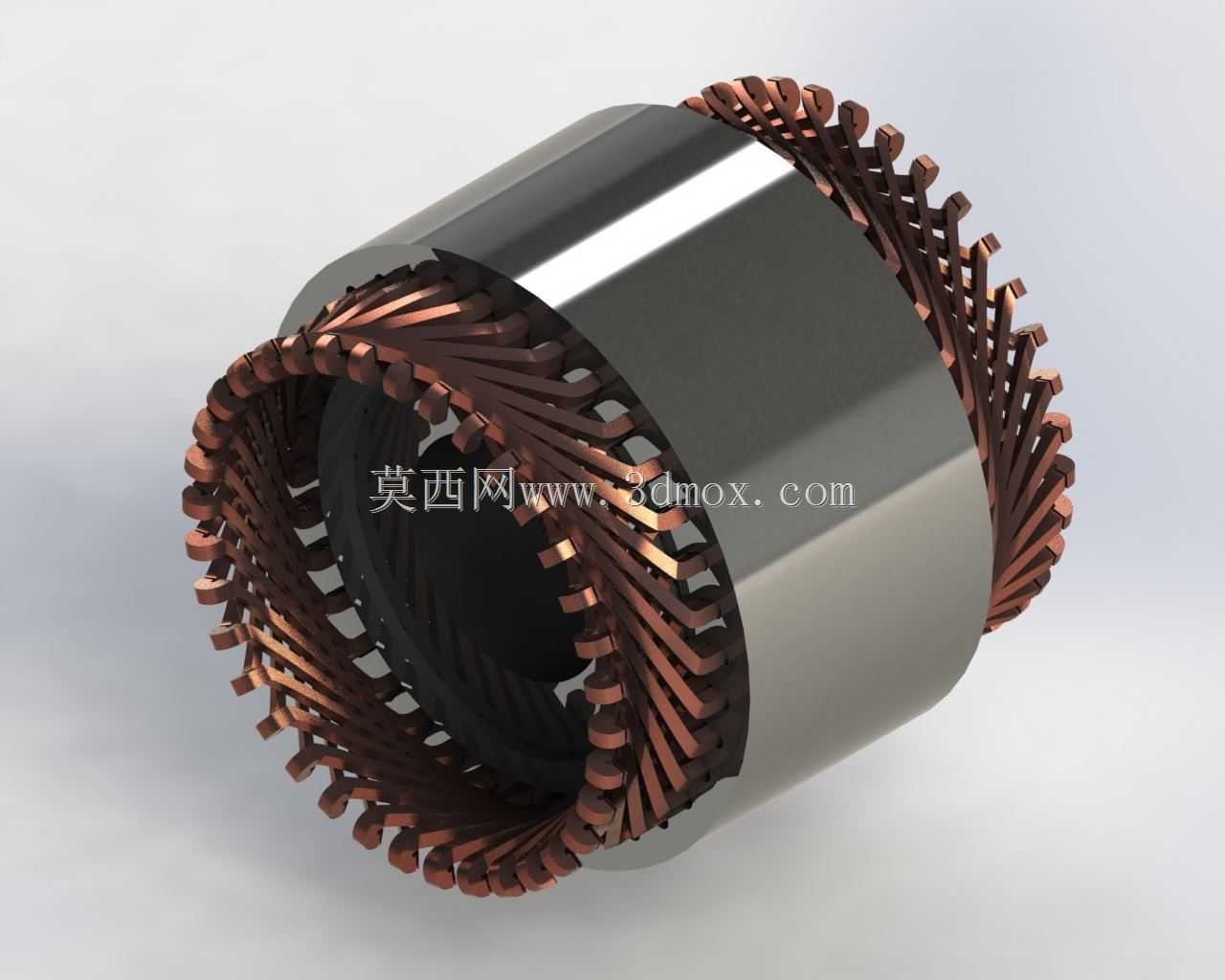

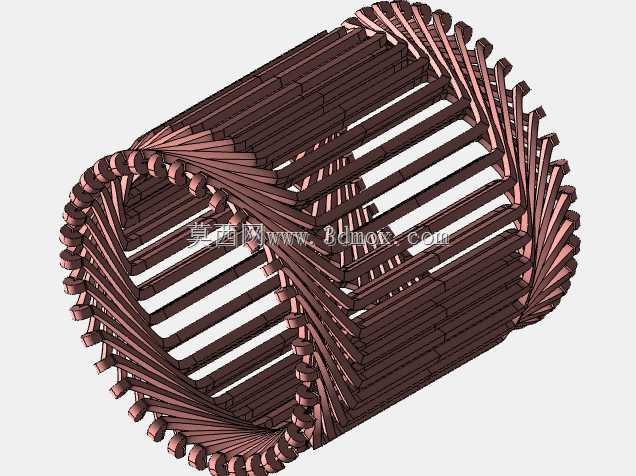

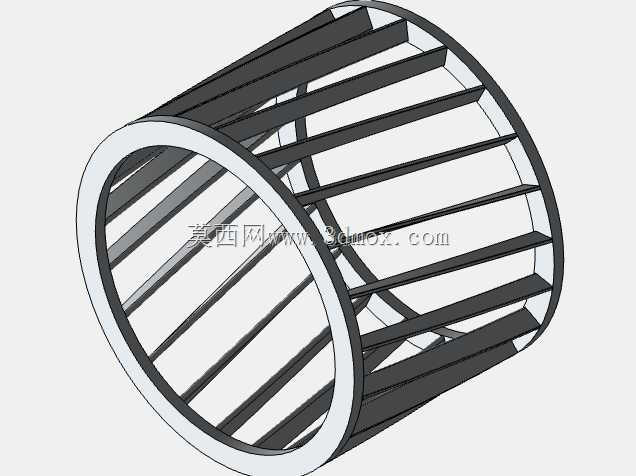

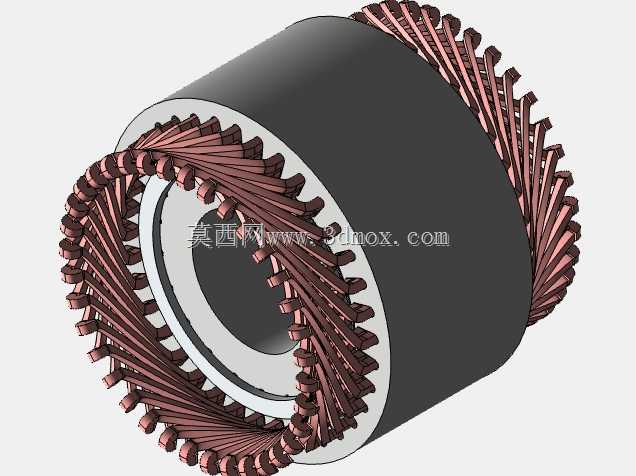

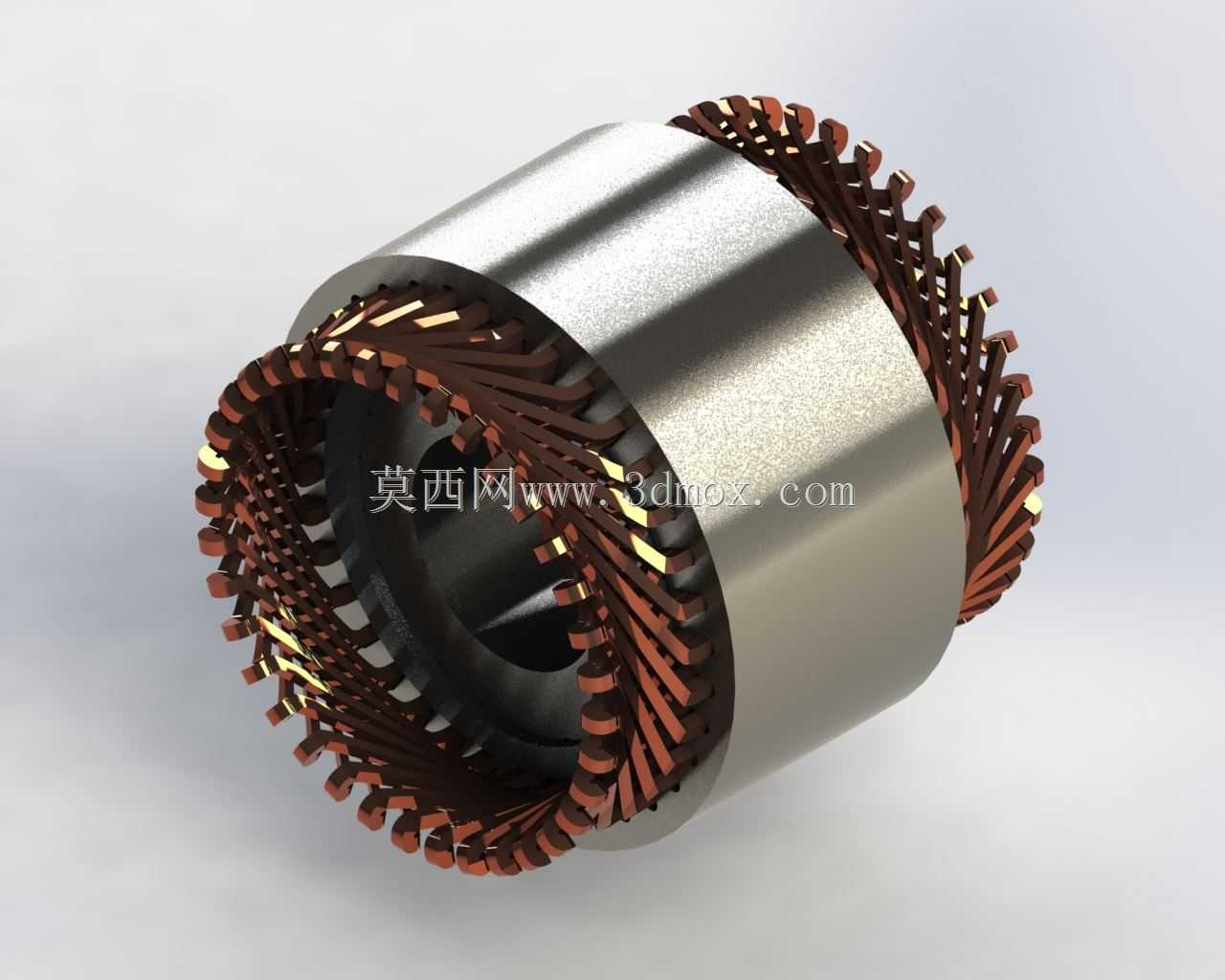

　　从实际使用场景看，这类电机多出现在工厂生产线、暖通系统、水处理装置、物料输送线和普通传动柜旁。设备运行时，定子绕组接入三相交流电后形成旋转磁场，转子通过电磁感应获得转矩，不需要向转子直接供电，因此结构相对简单，转子部分没有复杂的外部供电环节，日常维护重点集中在轴承润滑、接线紧固、散热通道清理和对中检查。对于选型和布置人员而言，电机并非孤立零件，它需要与联轴器、带轮、泵轴或减速机输入轴配合，轴伸长度、键槽位置、底脚孔距、中心高以及接线盒朝向都会影响后续安装。

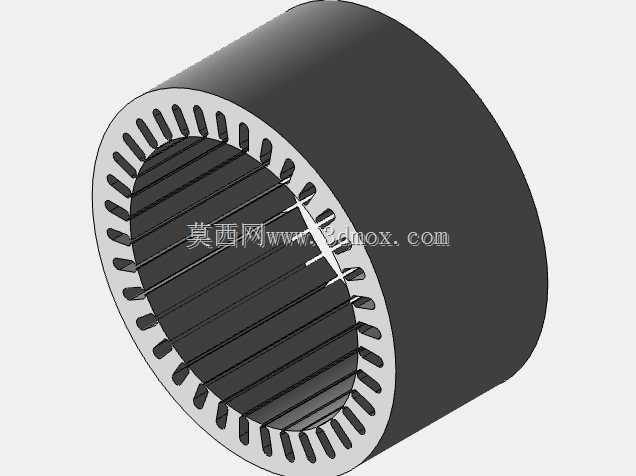

　　模型在外形表达上保留了电机的主要功能区域。机座外部的纵向散热筋不是装饰结构，其作用是增大壳体与空气的接触面积，使定子铁芯和绕组产生的热量能够更快向外散发；散热筋的方向与电机轴线平行，既便于铸件成型，也有利于卧式安装时空气沿机身流动。底脚部分承担整机重量和工作反力，底板上的安装孔用于与设备底座或钢结构机架连接，设计时需要保证底脚平面具有足够接触面积，避免紧固后机座受附加弯曲应力。

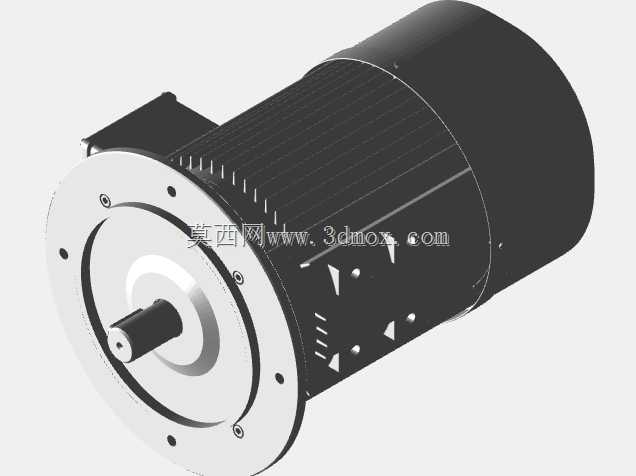

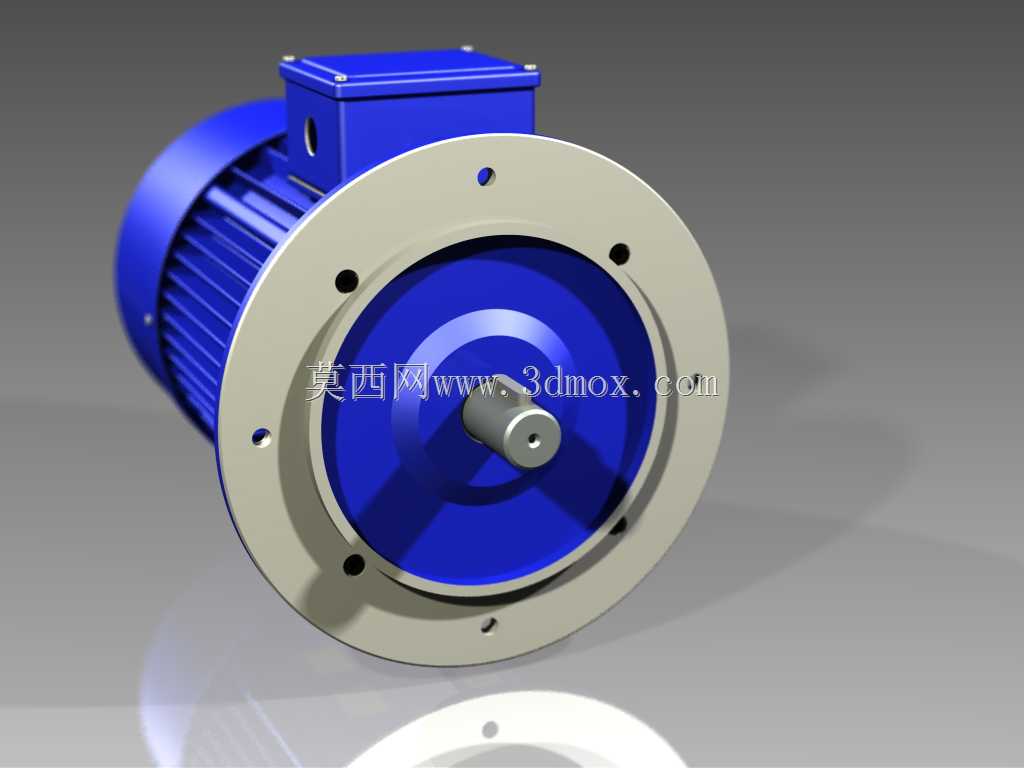

　　轴伸端位于前端盖中心，圆柱形输出轴带有键连接特征，适合通过平键向被驱动设备传递转矩。轴端与端盖之间的区域涉及轴承室、密封和定位关系，前端盖不仅承担轴承外圈定位，还使转子相对定子保持合理气隙。气隙是感应电机设计中的关键边界，过小容易因加工误差、轴承磨损或热膨胀造成扫膛，过大则会降低励磁效率并影响运行性能。三维建模时，端盖止口、机座端面、轴承室和转轴轴颈之间的同轴关系需要重点控制，否则装配后容易出现转动干涉或振动偏大。

　　顶部接线盒采用独立盒体结构，盒盖与接线腔体之间形成便于检修的电气连接空间。现场接线时，电缆可从接线盒接口引入，内部端子按相序连接，盒体还能对接线部位提供防尘、防触碰和一定程度的防溅保护。接线盒位置高于主机身，有利于减少积液影响，也方便操作人员在不拆卸主体的情况下完成电源接入和相序检查。对于需要反转的输送设备，调换三相电源相序即可改变电机旋转方向，但在与泵、风机或定向机构连接前，应先确认转向是否符合主机要求。

　　机身后端与前端形成对称支承关系，后端盖内部同样布置轴承位置，使转轴在径向和轴向上获得稳定约束。风扇与风罩通常布置在非轴伸端，运转时驱动空气沿散热筋表面流过，从而提高连续负载下的散热能力。虽然外观展示重点在主体机座和轴伸结构，但在完整设计中，风罩与风扇需要保留安全间隙，既不能与旋转件接触，也要避免风罩变形后产生噪声或擦碰。

　　安装边界方面，卧式电机最核心的尺寸链是轴中心到底脚支承面的高度、底脚安装孔的纵向与横向间距、轴伸直径和伸出长度。中心高决定被驱动设备的轴线高度，底脚孔距决定电机能否直接落到既有底座上，轴伸尺寸则关系到联轴器、带轮或链轮的孔径匹配。若电机与泵或减速机通过联轴器连接，两轴应保持良好同轴度；若采用带传动，电机滑轨位置还需考虑皮带张紧和更换空间。底脚螺栓附近应保留扳手操作空间，接线盒上方和侧方不宜被管路紧贴，后端风罩处也不能堆放杂物，否则会削弱冷却风流量。

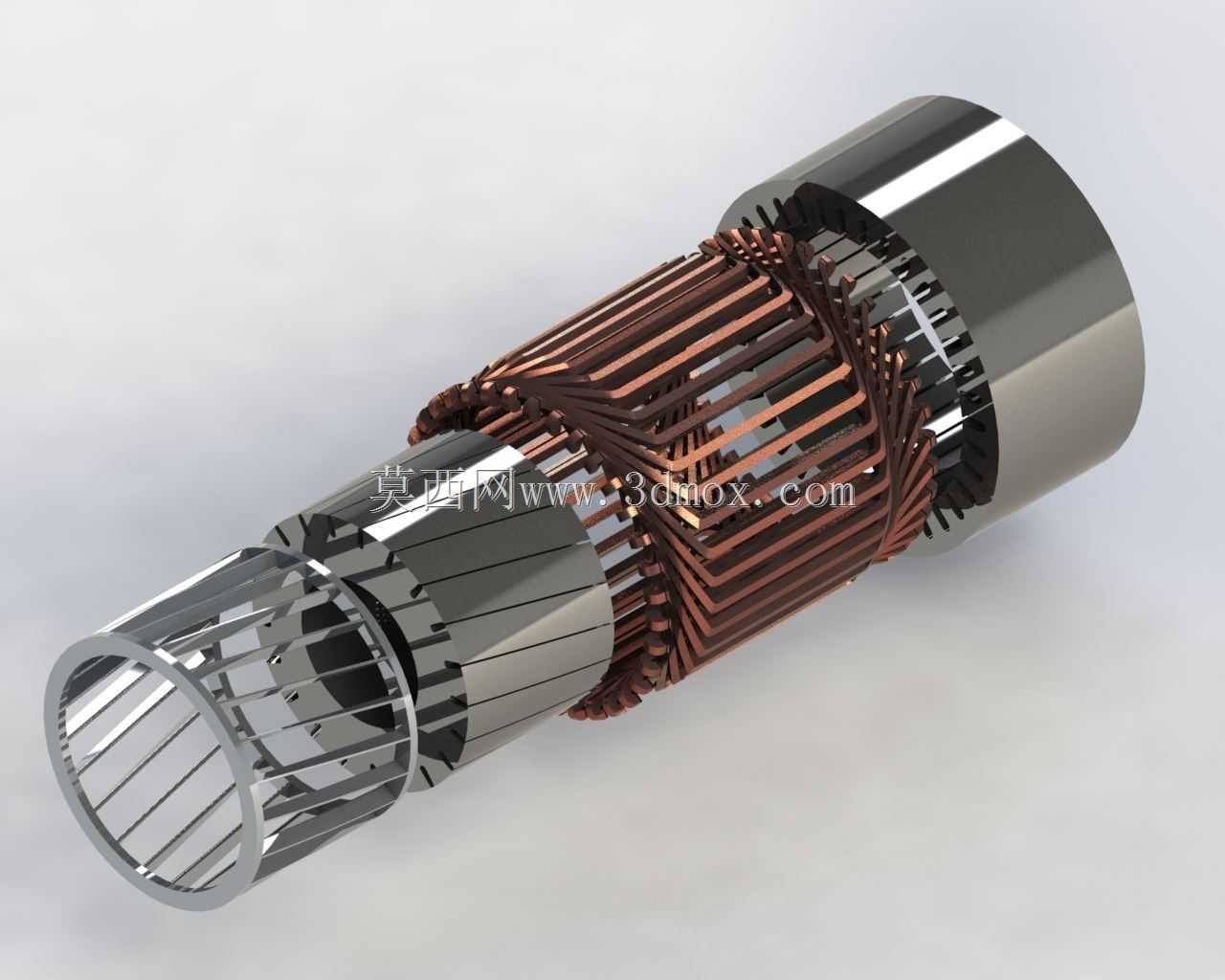

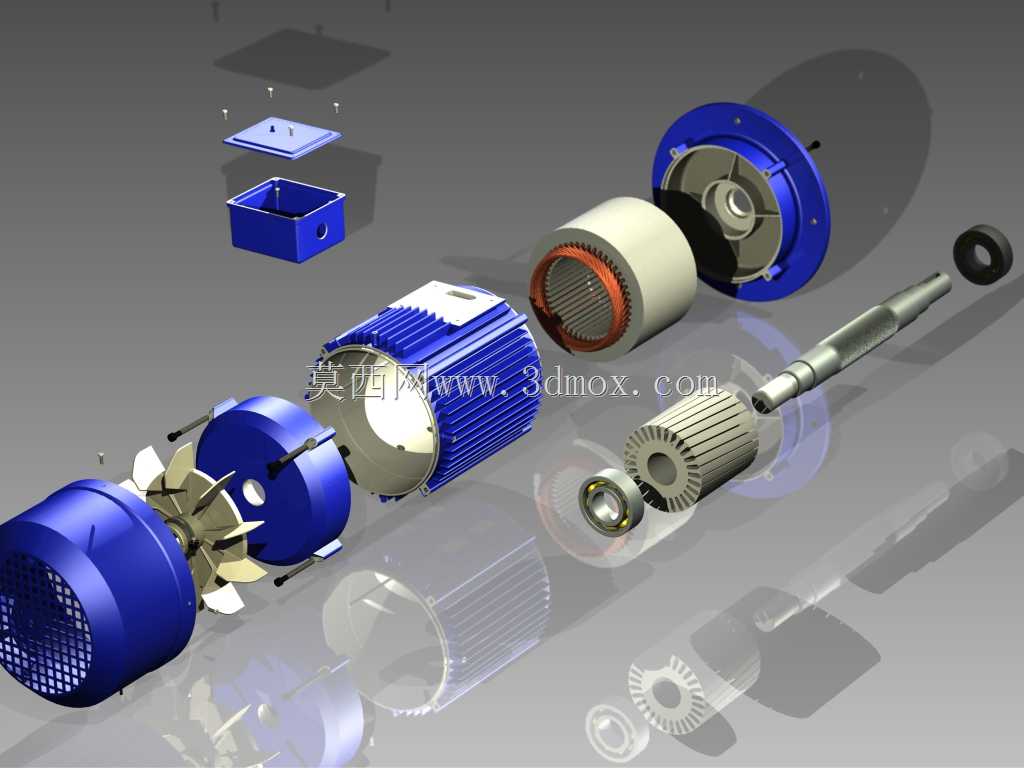

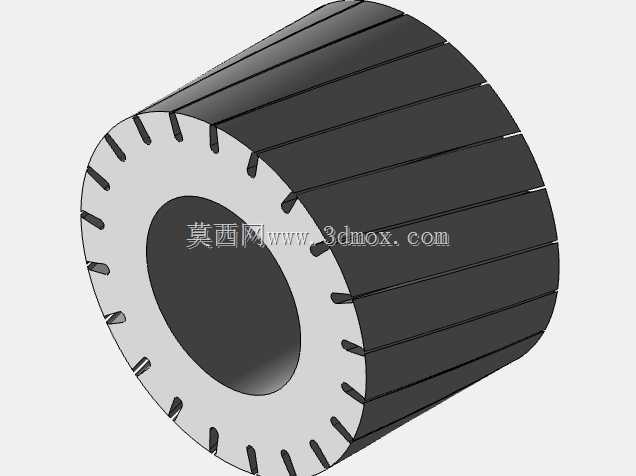

　　从结构设计思路看，感应电机强调可靠、通用和易维护。机座、端盖、定子、转子、转轴和轴承构成机电能量转换的主体，外部散热筋、底脚、接线盒、吊环及风罩则服务于安装、散热和检修。建模时可先按轴线建立转子与定子的同心基准，再围绕机座布置散热筋和底脚，最后处理接线盒、端盖螺栓、轴伸键槽等细节。这样的建模顺序能够保证主要装配关系清晰，也便于后续根据不同功率等级调整机座长度、底脚尺寸和轴伸规格。

　　在工程应用中，这类电机的价值不在于复杂外观，而在于稳定输出、适应连续运转以及与通用传动系统的便利匹配。结构评审时，应同时关注旋转件与固定件间隙、轴承定位、散热通道、接线维护空间、底脚刚度和安装对中条件。只有把电气能量转换、机械支承、热扩散和现场装拆这些要求同时纳入三维结构，模型才能真正服务于设备布置、选型校核和机械设计沟通。
