桑约登基步进电机驱动执行结构

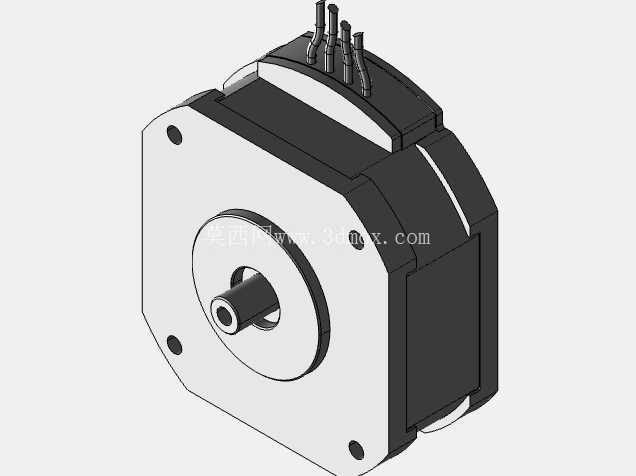

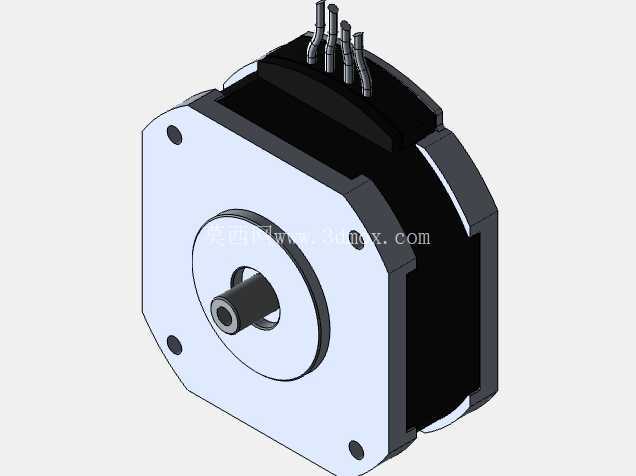

　　该结构呈现的是一款方形法兰式步进电机本体，前端采用带安装孔的方形端盖布局，中心伸出输出轴，轴端保留中空孔位，顶部布置多根弯折引出线，整体轮廓紧凑，适合在自动化设备内部作为离散点位驱动执行元件使用。在轻工装配线、小型输送工位、3D打印运动轴、桌面数控机构、检测夹具切换平台等场景中，这类电机常承担低转速、高定位频次的角度转换任务，把控制系统发出的脉冲信号转化为确定的角位移，配合同步带轮、丝杠或凸轮机构完成直线推送、分度转位、挡料启停等动作。

　　从外形边界看，电机主体由前端方形法兰、中部圆柱定子段和后端封盖组合而成，法兰四角预留沉孔，用于从正面穿过紧固件将电机固定到安装立板上；中心轴伸区域设置环形定位台阶，装配时可与配合件的止口贴合，保证输出轴线与负载回转中心同轴。顶部出线采用侧向弯折方式，线束从壳体上方引出后沿设备走线槽布置，能够减少电机轴向外侧的直线占用空间，在密集排布的多轴机构中更便于控制整机包络尺寸。

　　结构设计上，前端盖承担安装基准与轴系支承作用，法兰面需要在加工中保证平面度，使电机贴装后不出现偏摆；中部壳体包裹定子组件，外轮廓的切面与棱边用于形成装配避让，避免与邻近传感器、拖链或钣金护罩发生干涉。输出轴采用带中心孔的形式，既可以通过轴径外圆与带轮、联轴器配合传递扭矩，也能在特定工装中利用中心孔穿入导向件或锁紧螺钉，提高负载连接的便利性。顶部多根引线对应绕组相序，建模时保留出线根部的护套与弯曲形态，能够帮助电气设计人员核对线束长度、折弯半径和接插件走向。

　　在三维布局阶段，需要重点校核法兰安装孔与设备立板孔位的对应关系，确认轴伸长度足以穿过联轴器或带轮轮毂，同时留出锁紧螺钉的操作空间。电机后方应保留散热和维护间隙，顶部出线区域不能被压条或运动部件挤压；若电机水平安装，线束自然下垂方向应与拖链运动方向协调，避免反复弯折处产生应力集中。对于采用同步带传动的工位，还要根据电机轴中心高调整张紧轮位置，使带面平行于法兰安装面，降低轴端附加径向载荷。

　　该模型把端盖、壳体、轴伸、安装孔和出线细节作为独立结构表达，便于在总装中进行干涉检查和运动包络分析。设计人员可据此评估电机与支架、联轴器、传感器支架之间的装配顺序，也能在选型阶段直观判断方形法兰相比圆形电机在贴板安装、空间利用和走线布置上的差异，为小型自动化执行机构提供明确的结构参考。
