管道配套联锁圆形抱箍支架结构

　　该结构件主要用于PVC废水管路、开放源水输送管路以及现场临时敷设管线的外侧固定，核心作用是把圆形管体与外部支撑点位连接起来，使管道在充水、振动、温度小幅变化以及后期维护拆装时保持稳定。实际工程中，这类支架常布置在管道转弯、阀门前后、泵出口附近或长距离直管段的中间支撑位置，既承担管体自重和介质重量，也限制管道径向窜动，避免接口因反复位移出现渗漏。

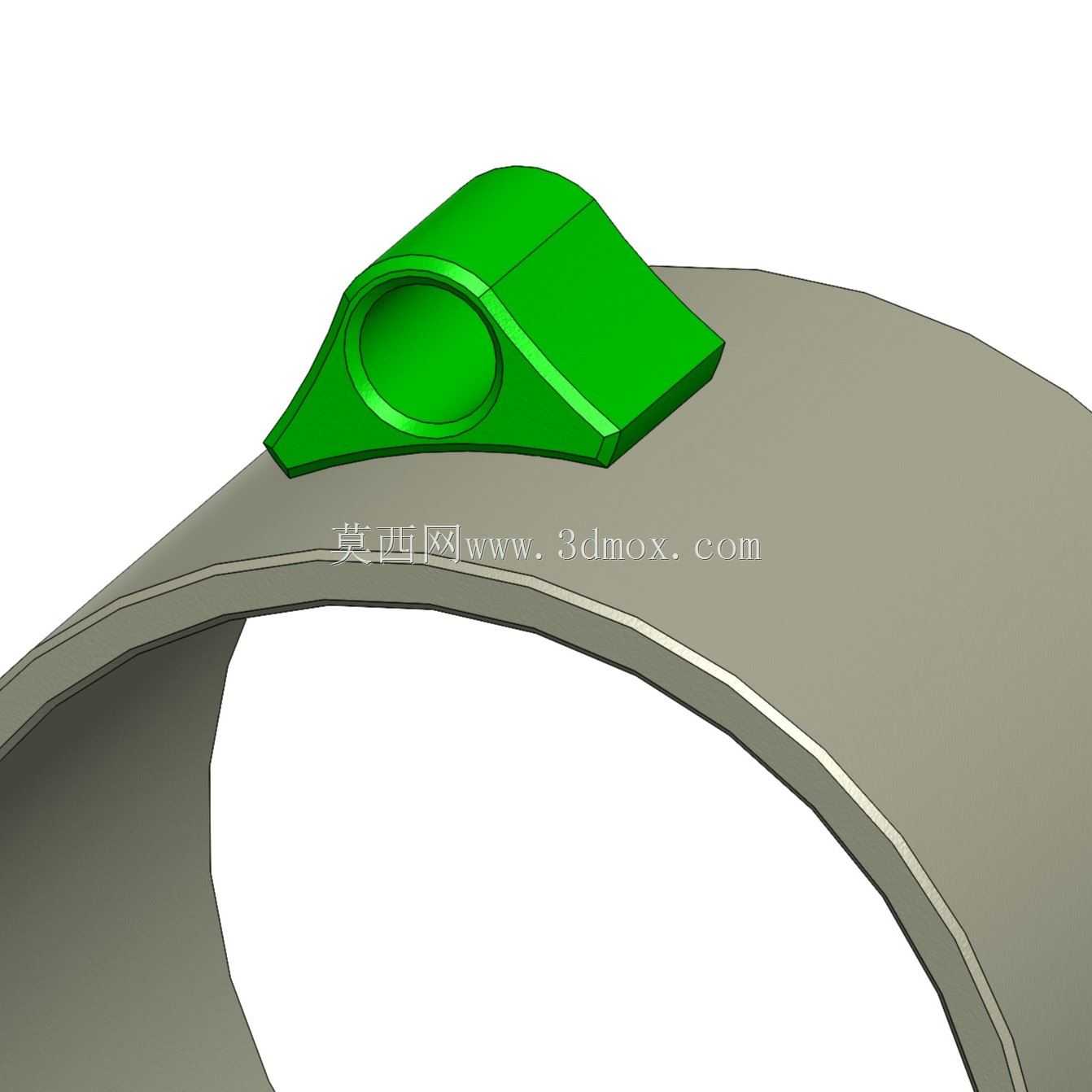

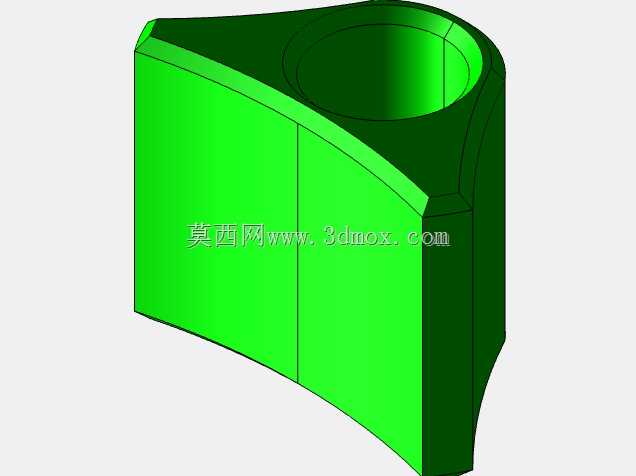

　　从外形上看，零件由贴合管外壁的弧形支承面、上方带圆孔的联锁安装座以及侧向延伸的平直连接翼面组成。弧形面按照圆管外轮廓进行包络设计，安装后可与管壁形成较大的接触区域，相比单点顶紧方式，接触应力分布更均匀，能够减少薄壁PVC管表面被局部压伤的风险。上方圆形特征不是单纯的装饰孔，而是联锁结构的关键部位：圆孔可穿入销轴、锁紧螺栓或与配套卡件形成回转约束，使支架在装配时能够先预定位，再完成最终紧固，降低现场对位难度。

　　设计思路上，该支架没有采用复杂的多件拼焊结构，而是以一体化成型方式完成主体造型，减少装配累积误差。支承弧面与上部安装座之间通过渐变过渡筋壁连接，载荷从管道接触区向圆孔和侧翼安装面传递时，截面变化较为连续，能够避免尖角位置产生明显应力集中。侧翼平面保留了足够的贴合面积，可根据现场条件与角钢、预埋板、设备侧壁或管廊支架配合，通过螺栓、卡箍或焊接附件完成固定。

　　在安装边界方面，弧形内表面需要与目标管径保持一致，建模时应重点控制圆弧半径、包角以及弧面与管轴线的同轴关系。若圆弧半径偏小，装配时会出现两侧棱边先接触、中间悬空的问题；半径偏大，则支架无法有效包覆管体，锁紧后容易滑动。圆孔的中心高度决定联锁件的装配位置，孔壁到弧面的最小壁厚需要满足锁紧力传递要求，不能为了减重而过度削薄。侧翼上的连接区域应避开圆弧根部的高应力区，紧固件孔边与外轮廓之间也要保留合理边距，防止拧紧时边缘开裂。

　　针对废水管路场景，结构还需要考虑潮湿环境和少量腐蚀介质的影响。支架外形尽量减少容易积污的深槽和封闭死角，弧面外侧与安装座之间的过渡区域做成顺滑坡面，便于冲洗和日常检查。对于PVC管道，支架与管壁之间不宜采用刚性过大的尖角压接，实际使用时可在接触面增加橡胶垫或薄耐磨层，以补偿管径公差并缓冲振动。

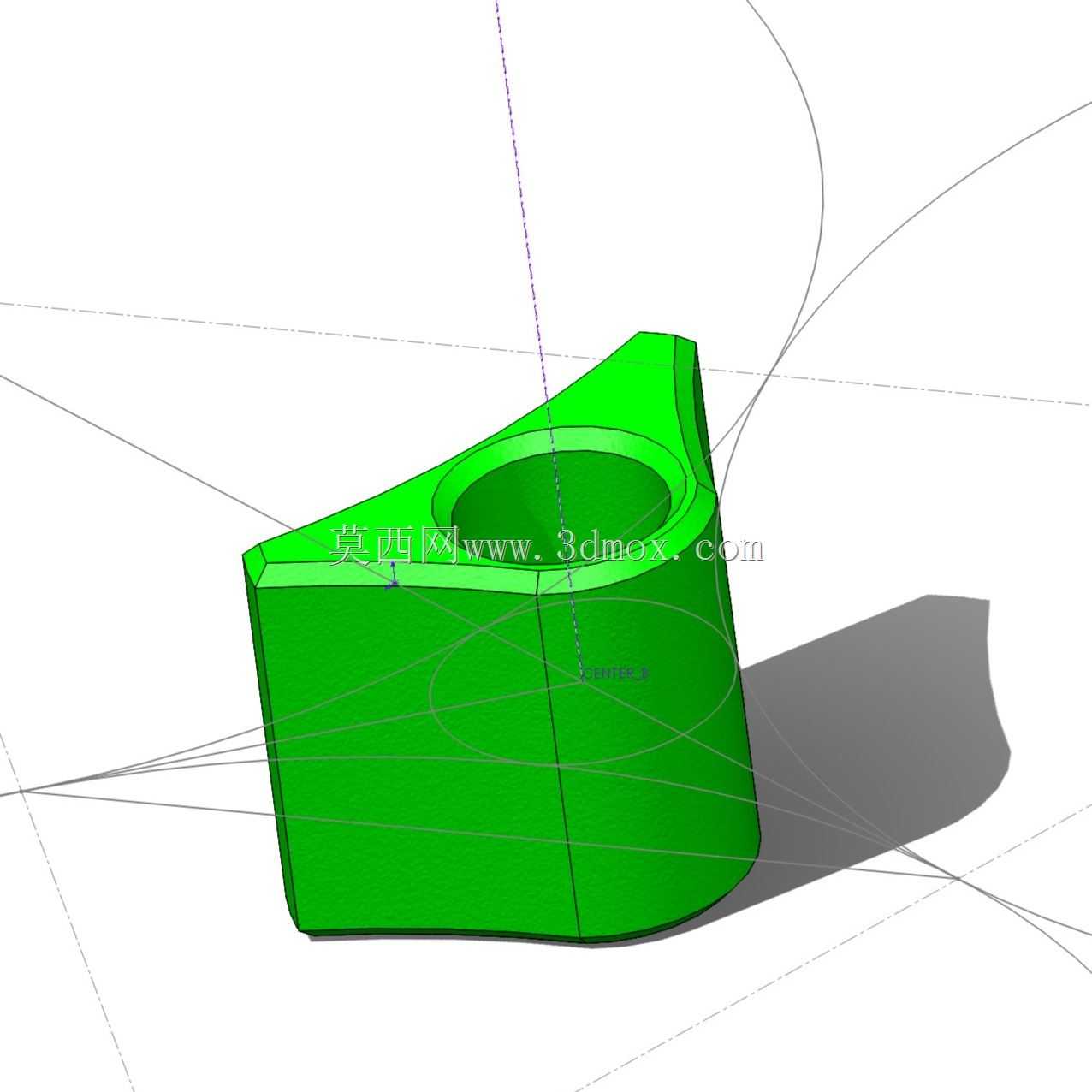

　　三维建模过程中，圆弧支承面、联锁圆孔和侧翼贴合面属于三个关键基准。先依据管道外径建立弧面，再确定孔中心相对于管轴线的高度和偏移量，最后展开侧翼连接结构，能够保证装配关系清晰。圆角和拔模方向需要结合成型工艺统一处理，尤其是圆孔周围、弧面转折处和侧翼根部，应在不影响安装空间的前提下设置连续过渡。整体结构紧凑，占用管道外侧空间较小，适合在管路密集、维护通道有限的水处理车间、实验室排水系统或小型源水管线中使用。
