工业三色警示信号灯折弯支架结构

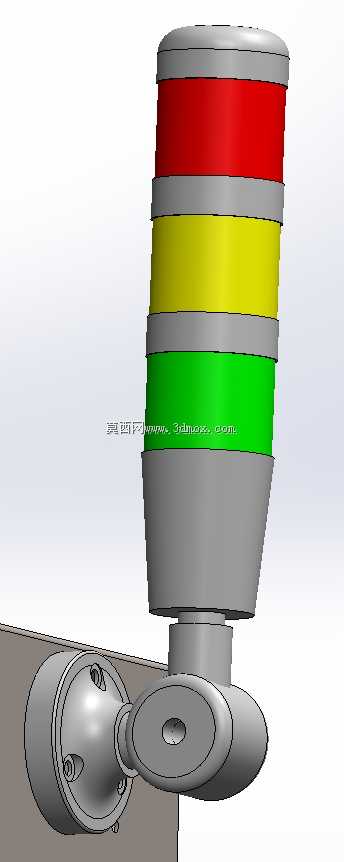

　　这套结构围绕机床、自动化产线和小型工作站上常见的状态提示需求展开，主体采用红、黄、绿三段叠层灯体，配合灰色端盖、分隔环和底部折弯安装支座完成整体表达。灯体上段为红色警示区，中段为黄色提示区，下段为绿色运行区，三段之间通过环形隔层保持清晰边界，既符合现场人员对设备状态的快速识别习惯，也便于在较远位置区分停机、等待和正常运行等工况。

　　从实际布置看，这类信号灯并不只承担简单发光功能。数控车床、加工中心、装配工位、检测台和物流分拣线在运行时，操作人员往往无法持续贴近控制面板，三色灯通过高位、醒目的竖向堆叠形式，把设备状态转化为直观的颜色信号。红色通常对应故障、急停或异常停机，黄色对应待机、换料、等待确认或参数调整，绿色对应自动循环和正常加工。灯体采用圆柱分层造型，外围轮廓连续，表面没有突兀尖角，灰尘和切削液不易在台阶处长期积存，日常擦拭维护也比较方便。

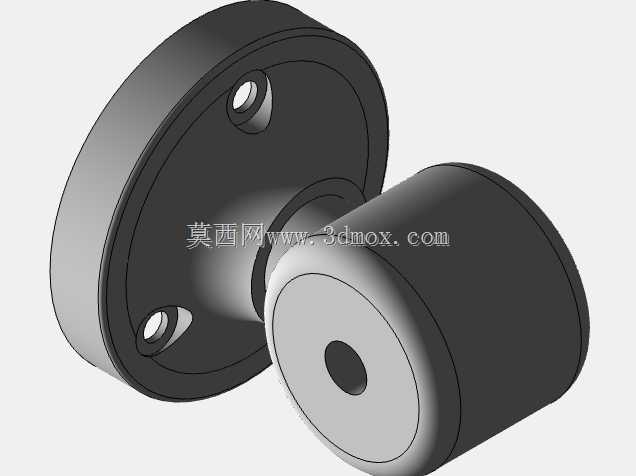

　　底部支座是该结构中需要重点关注的部分。模型没有采用简单的直立螺纹杆，而是设置了可调整角度的折弯支架：一端通过圆盘底座固定在设备板面或防护栏上，另一端通过回转连接结构承托灯柱。支架关节处保留了转动配合关系，使灯体能够围绕安装关节进行角度调整，适应竖直安装、侧向安装以及倾斜观察面。对于机床外壳顶部空间受限、防护门上方有横梁、或者产线护栏厚度不同的场景，这种结构比固定式直管更灵活，设计人员可以在三维环境中直接检查灯体旋转后是否与线槽、气管、防护罩发生干涉。

　　建模时，灯柱各段采用同轴布置，中心轴线贯穿顶盖、色段、隔环和底座，保证装配关系明确。红色、黄色、绿色灯罩区域以独立实体分段表达，后续若需要拆分透明罩、内部LED板、接线座或蜂鸣模块，可以在现有轴线上继续细化。灰色顶盖和底壳承担封闭与防护作用，边缘设置圆角过渡，避免薄壳棱边在加工和装配中产生应力集中。分隔环不仅在视觉上区分颜色，也可作为灯罩定位结构，限制各段灯罩沿轴向窜动。

　　安装边界方面，圆盘底座需要贴合设备安装面，孔位区域应保留足够的螺栓操作空间；折弯支架向外伸出后，灯柱中心线与安装面之间形成一定偏移，选型时要核对设备外侧是否存在人员通道、门体开启轨迹或机械手运动范围。灯体整体高度不宜只按图纸名义尺寸判断，还要结合支架摆角评估最高点位置，避免行车吊料、夹具翻转或防护门上升时发生碰撞。若安装在切削液飞溅较多的机床上，底座出线方向应朝下或侧朝下，接线部位预留密封和防水弯管空间。

　　结构细节上，支座与灯柱之间的过渡段承担承力和走线功能。外部可见的圆柱颈座内部可容纳电缆通道，使电源线从灯体下部进入支架，再沿安装面引入电气柜，减少明线外露。关节圆盘两侧的紧固件在模型中以对称形式表达，实际设计时可根据载荷选择螺钉锁紧或摩擦压紧；对于振动较大的冲压、磨削设备，应增加防松垫圈或止动面，防止灯体角度在长期振动后偏移。

　　在三维装配校核中，该模型可直接放入机床顶部、自动化线体端头或机器人工作站围栏上进行可视性验证。观察重点包括：灯体最高处是否超出防护范围，三色段是否被桥架或管线遮挡，支架旋转180度后底座螺钉是否仍可操作，维护人员更换灯罩或接线时是否需要拆除周边部件。通过这些检查，可以在加工实物前把安装高度、摆角范围和走线路径确定下来，减少现场返工。

　　整体而言，该结构把分层信号提示、可调角度安装和设备外侧防护布置结合在一起，外形简洁，装配关系清楚，适合作为机床附件、自动化站场警示部件和产线状态指示装置的设计参考。
