USBTypeC母座端口连接器结构

　　在消费电子、工业控制终端、便携检测设备以及小型自动化人机界面的结构开发中，Type-C母座端口是整机对外供电、数据传输和调试通信的关键边界件。该三维结构围绕板端安装、壳体定位和插拔受力三个核心环节展开，能够帮助结构工程师在整机堆叠阶段提前校核接口开孔、外壳壁厚、内部走线和PCB固定方式，避免后期样机装配时出现插头干涉、密封不足或固定强度偏弱的问题。

　　从实际使用场景看，这类端口既可以布置在手持设备的侧边框上，也可以嵌入桌面仪器、电源模块、传感器网关和小型控制盒的前面板。设备外侧需要留出足够的插头插入空间，内侧则要兼顾母座本体、焊点、补强钢片以及线束弯折半径。模型将接口外壳、前端开口、上下安装耳和中心插接腔体完整表达，设计人员可直接据此检查Type-C公头插入后与外壳曲面、装饰件、防尘盖之间的相对位置，也能判断频繁插拔时载荷是否能够通过安装耳传递到整机骨架，而不是集中作用在PCB焊盘上。

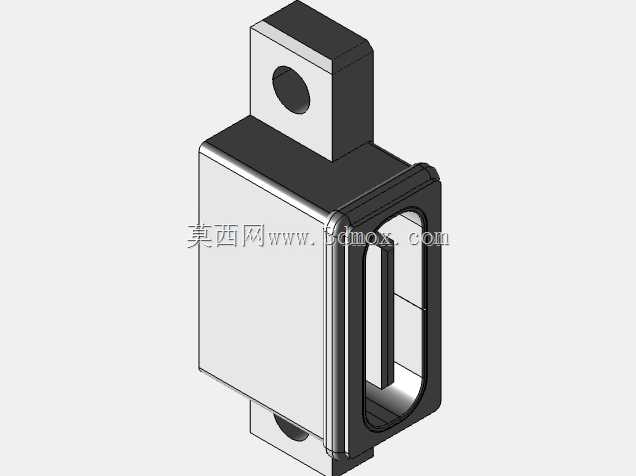

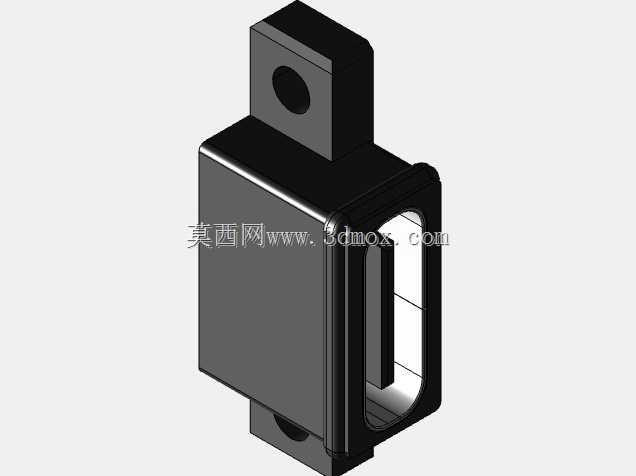

　　端口主体采用近似矩形的金属壳体形态，前端为Type-C标准的扁长形插接开口，内部保留舌片容纳空间和上下对称的接触区域。外壳侧壁在开口处形成连续包边，可提高插接导向能力，并在公头斜向插入时降低边缘刮擦风险。模型中可见的上下固定耳带有圆形安装孔，适合通过螺钉、热熔柱或卡扣预压方式固定到设备内支架；固定耳与主体之间形成台阶，装配时可作为Z向限位面，使母座前端面与外壳开孔保持稳定距离。对于需要承受振动的便携式设备，这种双侧固定结构比仅依赖表面贴装焊脚的方式更有利于维持接口位置精度。

　　外形尺寸校核时，应重点关注三条边界：一是前端开口的长宽轮廓，它决定面板开孔和防尘塞尺寸；二是主体后部在PCB上方占用的高度与宽度，关系到板上芯片、屏蔽罩和排线的避让；三是安装耳孔中心到接口端面的距离，该尺寸影响螺钉柱布置以及外壳装配公差分配。若设备外壳采用注塑件，开孔周边通常需要设置0.3至0.8毫米的装配间隙，并在内部增加筋位控制翘曲；若为金属面板，则应考虑壳体与连接器金属外壳之间的接地接触或绝缘隔离，防止装配偏差造成短路。

　　建模思路上，结构没有把端口简化成单一方块，而是保留了插接腔、侧壁包边、固定耳和安装孔等影响装配的特征。这样在干涉检查时，可以清晰看到公头插入路径上是否存在外壳挡边，也能评估插头外壳与设备外表面是否平齐。对于内部布局，工程师可依据模型后部轮廓布置PCB板边位置，预留焊接和返修空间；在需要灌胶或点胶固定的产品中，还可以围绕固定耳和壳体台阶规划胶水流道，减少胶水进入插接腔的风险。

　　该端口结构还适合用于设备防护设计。前端开口周围可根据模型边界增加硅胶密封圈、防水圈或防尘门；安装耳则可作为压紧密封件的受力点，使连接器在面板内侧获得稳定支撑。若产品用于工厂现场的调试网关、手持采集终端或移动检测仪器，接口区域往往会受到反复拉线、碰撞和灰尘影响，设计时不能只关注电气引脚定义，还要让机械外壳承担导向、限位和抗插拔载荷的作用。

　　在整机三维协同中，该模型可作为标准接口占位件导入设备总装，配合PCB、前壳、后壳、螺钉和防尘塞进行连续检查。通过剖切视图可以观察舌片区域与外壳开孔的同心关系，通过爆炸视图可以明确连接器从板端预装到壳体固定的顺序，通过插拔模拟可以判断公头尾部线缆在最大插入状态下是否弯折过度。对于小批量设备，也可参照固定耳孔位加工简易定位治具，保证焊接和装配时接口不偏移。整体结构紧凑、特征明确，能够为电子设备的接口选型、面板开孔、固定方式设计和装配公差分析提供直接的三维依据。
