25Ah小型电池组落地式存储柜体

　　这套柜体针对机房后备供电场景里小容量铅酸或储能电池的集中安置需求做结构展开，日常落地部署在数据中心配电室、UPS电源间、厂区应急供电室、通信基站配套电源区这类场景，把零散排布的25Ah规格小型电池统一收纳在封闭金属壳体内，既避免电池外露积灰、被运维人员误触碰，也能让电池组走线、排布、检修都在规整的柜体边界内完成。

　　从现场安装边界来看，柜体采用多联并排拼接的落地结构，整体为长方体立式布局，底部预留平整承重接触面，可直接放置在硬化机房地面，也可搭配槽钢底座做架空防潮处理；柜体宽度方向可根据单组电池总容量灵活增减并联柜节，深度方向预留出电池前后插拔、接线端子操作的冗余空间，高度方向做多层分层排布，单层承载对应数量的25Ah小型电池，层间净空刚好匹配电池本体高度，不会浪费竖向空间，同时每层都预留电池承托限位结构，避免电池在柜内滑移倾倒。

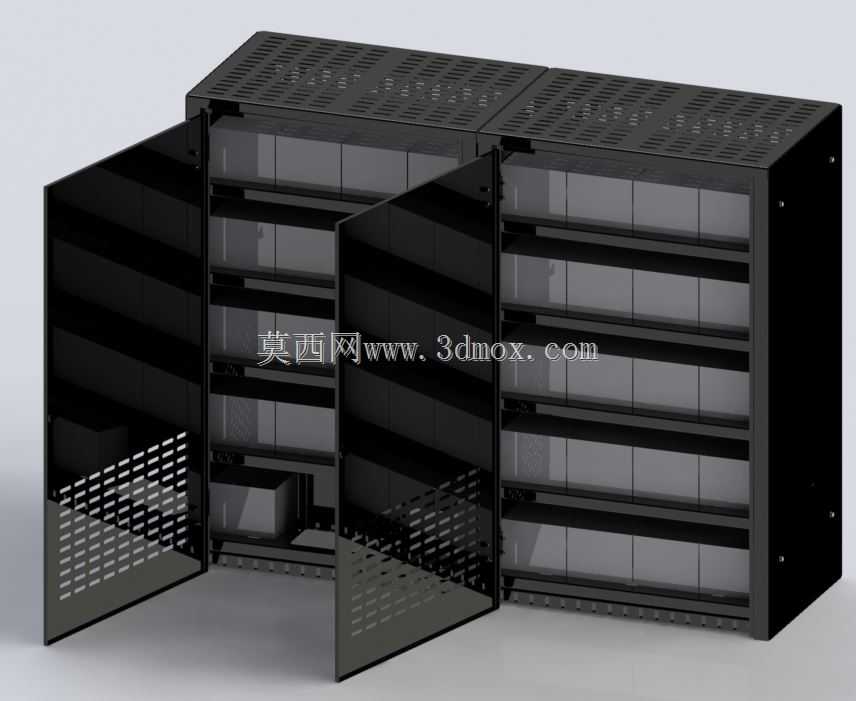

　　结构设计上柜体外壳采用厚钣金折弯成型，整体刚性足以承载满配电池的总重量，顶部面板加工密集阵列通风孔，配合柜门下部的镂空通风栅，形成自然上下通风风道：电池充放电过程中产生的热量可以从下部进风、顶部热风自然排出，无需额外加装强制排风风机也能避免柜内热量积聚，降低附属供电故障点。柜门采用对开式金属门设计，门体通过侧边铰链与柜体框架连接，开合角度大，日常运维时可以完全敞开柜内每层空间，操作人员不用探身入柜就能完成单颗电池的更换、接线端子紧固、电压巡检操作；柜门下部的冲孔区域既兼顾通风，也能在柜门关闭状态下遮挡内部电池，保持机房整体整洁，同时金属柜门全程接地，避免柜体表面产生静电积累。

　　内部层架采用模块化钣金折弯托架，每层托架都做承重加强筋处理，对应25Ah电池的外形尺寸预留卡位，电池推入柜内后可以直接卡在预设位置，正负极接线侧统一朝向柜体前方，方便汇流铜排或连接线缆沿柜体侧边预设的走线槽排布，强弱电分离，避免线缆交叉缠绕。柜体侧板、框架拼接处都预设标准连接孔位，多柜并排安装时可以通过紧固件把相邻柜体锁成整体，提升满配电池后的整体抗倾覆能力，柜体侧边预留接地螺柱，可直接接入机房接地网，满足配电设备的安全防护要求。

　　设计过程中优先考虑运维实操性：没有做复杂的内嵌抽拉结构，减少长期承重后滑轨变形失效的隐患，固定层架的承重冗余更高，适配电池长期满载放置的使用特性；柜门的镂空区域开孔尺寸经过考量，既保证通风通流面积，也不会让手指意外伸入触碰内部带电端子，防护等级满足室内机房的使用要求。柜体整体外形规整，外部没有突出的尖锐结构，搬运时可以通过叉车从底部托举，也可在柜体顶部预设吊装孔位完成就位，在现场布局时可以紧贴墙面或多柜并排排列，仅在柜门前方预留足够的开门操作空间即可，大幅节省电源室的占地面积。
