桌面雕刻机Z轴直线滑台进给组件

　　这套Z轴进给组件主要面向小型桌面CNC雕刻机的改造与整机搭建场景，常见于3018规格入门雕刻设备的升级装配环节，承担刀具沿竖直方向的精准进给动作，在非金属板材雕刻、软金属浅铣、PCB板钻孔、小型工件打标等加工工况中，直接决定Z向的下刀深度控制精度与重复定位稳定性。从实际装机的使用反馈来看，原厂配套的塑料滑台刚性不足，长时间加工后容易出现滑块旷量、丝杠窜动的问题，这套升级组件将核心受力件替换为金属材质，能明显改善铣削过程中的Z向抖动，减少断刀、加工面起毛的不良现象。

　　组件的核心传动路径采用梯形丝杠搭配光轴导向的成熟布局，两根平行布置的镀铬光轴作为直线运动导向基准，丝杠居中布置在两根光轴之间，动力输入端预留了联轴器安装位，可直接对接步进电机输出轴，将旋转运动转化为滑台的竖直直线位移。滑动座与光轴配合的位置预装了线性轴承，运动过程中摩擦阻力小，空程回程间隙控制在较小范围，配合步进电机的细分驱动，可实现0.1毫米级别的下刀深度调节，满足薄材雕刻、微孔加工的精度要求。两端的支撑座采用一体式金属加工成型，既承担光轴与丝杠的端部固定作用，也作为整个Z轴组件与设备X轴滑台的连接基座，安装孔位完全适配主流3018雕刻机的原有安装点位，改造时无需对机身其他部位进行二次钻孔或切割，直接替换原有Z轴总成即可完成升级。

　　从结构设计思路来看，这套组件没有采用复杂的滚珠丝杠与线性导轨方案，而是在成本与刚性之间做了务实平衡：梯形丝杠具备自锁特性，设备断电后滑台不会因自重下滑撞损工件或刀具，对于没有加装制动装置的小型步进电机来说，这一特性能大幅提升设备停机、断电场景下的安全性；导向光轴的直径选取兼顾了支撑跨度与负载能力，滑台的有效行程覆盖常规桌面雕刻的Z向加工范围，既可以满足厚度50毫米以内板材的雕刻加工需求，也预留了装夹不同长度刀具的伸缩空间。滑动座的正面预留了标准主轴安装孔位，可直接固定常见的直流雕刻主轴，孔位周边布置了多个锁紧螺丝孔，保证主轴高速旋转时不会出现偏移松动。

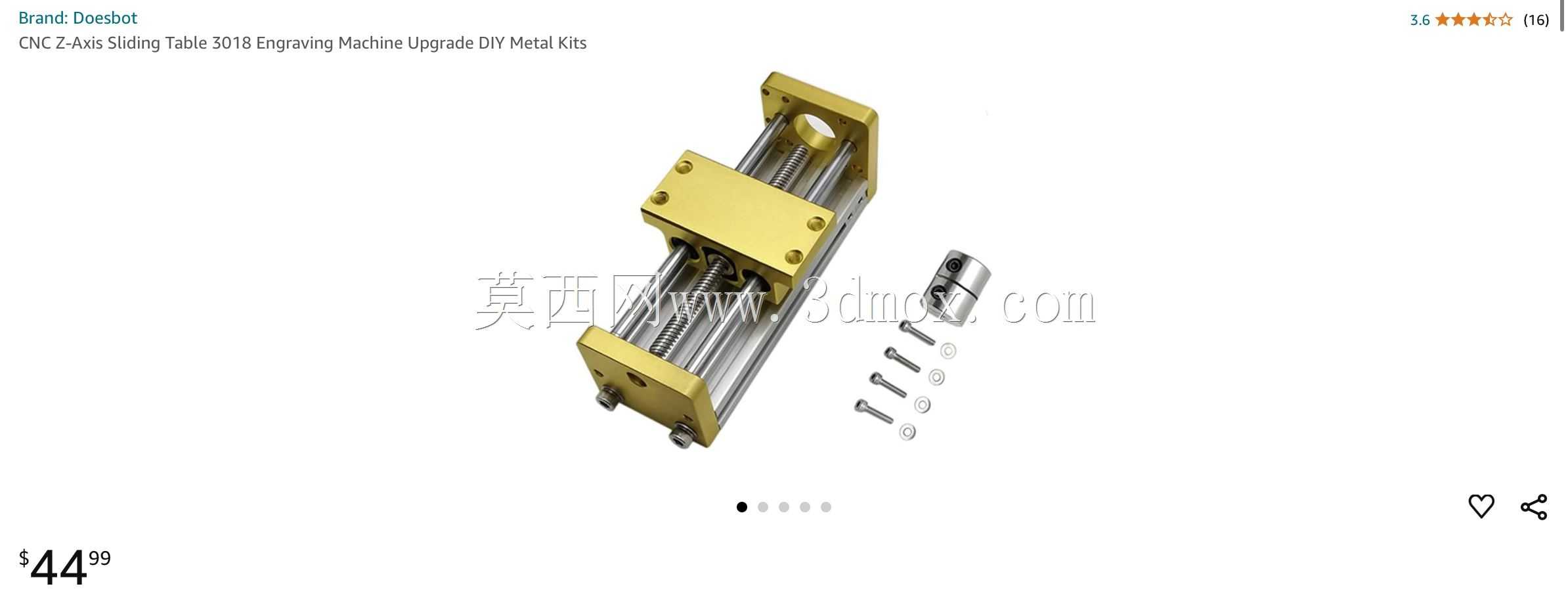

　　整套组件的安装边界设计非常规整，两侧支撑座的外侧孔距与3018机型X轴滑台的安装间距完全匹配，整体横向宽度不会超出设备原有机身的轮廓范围，竖直方向的总高度在滑台回落至最低位时也不会与设备工作台面发生干涉。配套的紧固件包含不同长度的内六角螺丝与锁紧螺母，分别用于光轴端部固定、丝杠座锁紧、主轴夹装以及与X轴滑台的连接，装配时只需按照先固定两端支撑座、再穿入光轴与丝杠、最后装入滑动座的顺序操作，即可完成整套组件的组装，不需要额外定制特殊连接件。在实际建模过程中，所有零件的配合公差都按照小型数控设备的装配要求设定，光轴与轴承的配合采用间隙配合，保证滑动顺畅无卡滞，丝杠与螺母的配合预留了适当的预紧调整空间，使用者可以通过锁紧螺母微调回程间隙，在长期使用出现磨损后也能自行补偿旷量，延长组件的使用寿命。

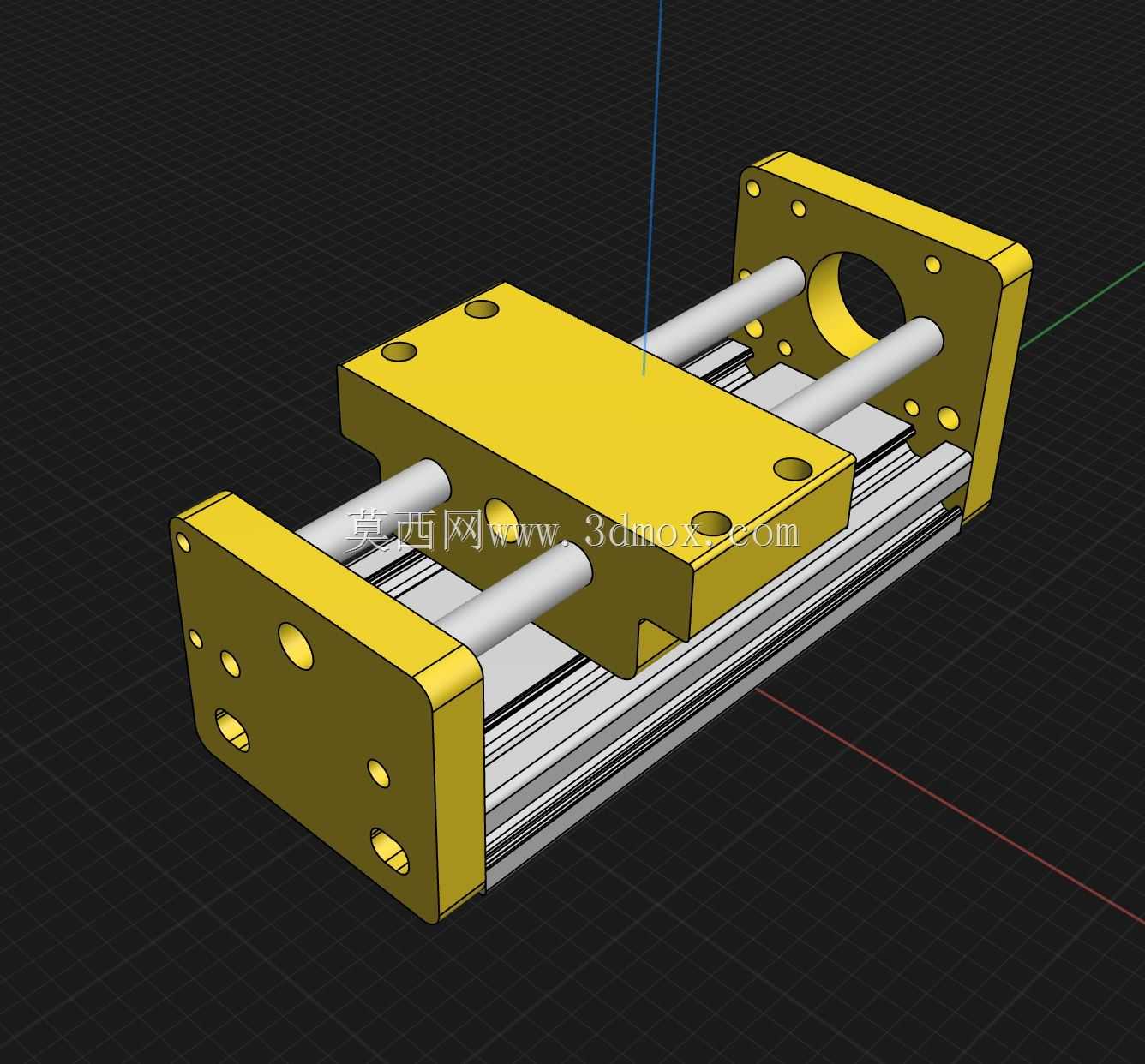

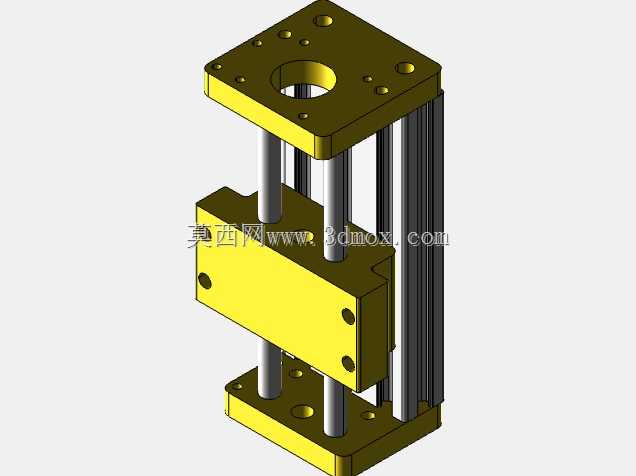

　　这类滑台组件除了用于雕刻机Z轴改造之外，也可以作为小型自动化设备的直线进给轴使用，比如桌面点胶设备的Z向升降、小型检测工位的探针进给、轻型打标装置的高度调节，只要安装孔位与行程负载匹配，都可以直接套用该结构。建模时完整还原了每个零件的外形细节与装配关系，包括丝杠的牙型轮廓、光轴的端面倒角、安装孔的沉台结构、联轴器的抱紧开槽，在进行整机虚拟装配时可以直接做干涉检查，验证Z轴全行程运动过程中与主轴、夹具、工件之间的安全距离，提前规避实际装机时出现的零件碰撞、行程不足等问题，为后续的工程出图、零件加工或者采购选型提供准确的三维数据支撑。
