手摇式小型玉米脱粒农用机具

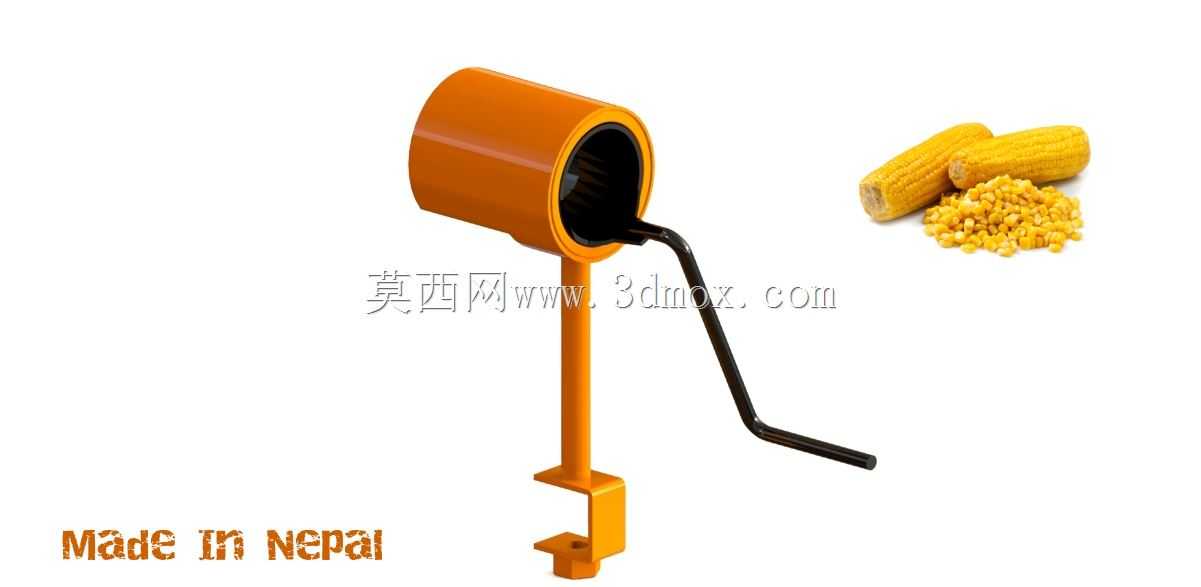

　　这款手摇式玉米脱粒机具，是面向无电力供应的零散农业生产场景开发的简易籽粒剥离设备，整体结构完全依托机械传动完成玉米果穗脱粒作业，无需外接动力源，适配山地零散耕地、家庭庭院、小型自耕农场、畜牧散户的玉米后处理需求。常规规模化种植区多采用电机驱动的大型脱粒设备，这类设备虽然处理效率高，但依赖稳定供电、整机重量大、转场不便，在丘陵山区地块分散、农用电网覆盖不足、种植规模仅数亩的生产场景下，大型设备的使用成本与转场难度远高于散户承受范围。这款手动脱粒装置恰好填补了该场景的设备空白：农户可在收获季将设备夹持固定在庭院木桌、田边石沿、临时搭建的木架边缘，单人即可完成操作，处理后的玉米粒可直接用于畜禽饲料制备、留种筛选或者零散售卖，果穗脱粒后的玉米芯也可单独收集作为燃料或者栽培基质使用。

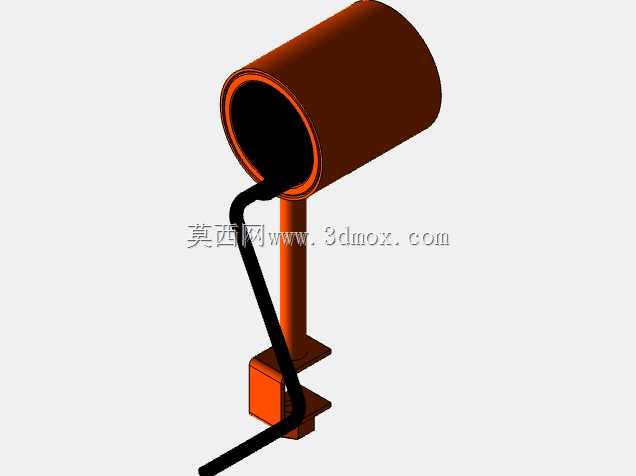

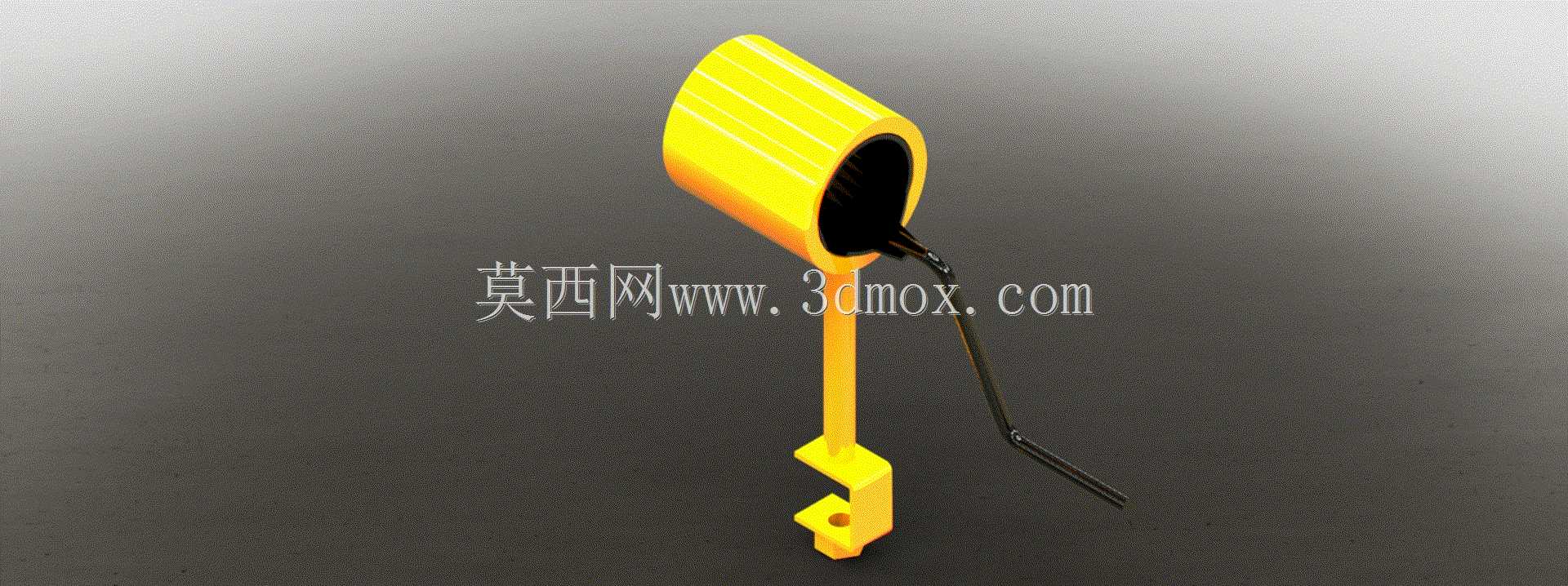

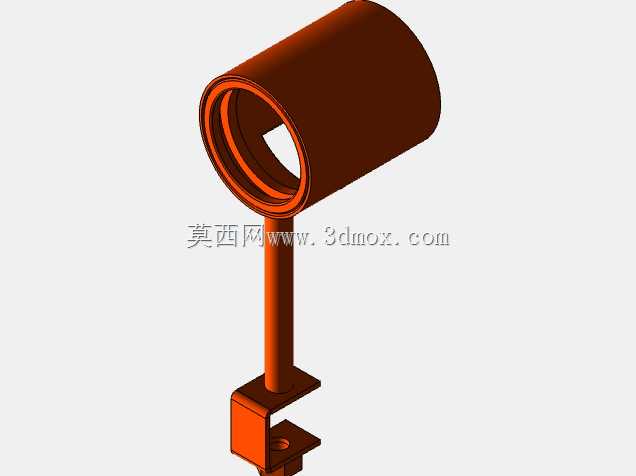

　　从结构设计逻辑来看，整机分为夹持固定支架、立式支撑立柱、脱粒腔体、手摇驱动轴四个核心模块。底部的C型夹持座是整个设备的安装基准，座体预留锁紧螺栓孔，安装时将C型开口卡在工作台边缘，旋紧锁紧螺栓即可完成整机固定，不需要浇筑基础或者额外焊接支架，拆装转移仅需数分钟，适配厚度20至60毫米的各类台面，安装边界要求极低，农户不需要专门预制安装工位。立式支撑立柱采用薄壁圆管弯折成型，一端连接底部夹持座，另一端承托上方的脱粒腔体，立柱高度经过人机工程校核，操作人员站立或者坐立操作时，摇臂的转动高度恰好处于人手自然施力区间，长时间摇转作业不会出现手臂抬升过高或者弯腰俯身的疲劳姿态。

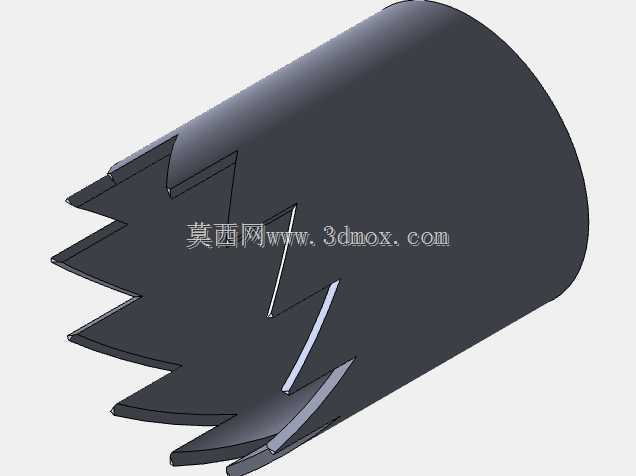

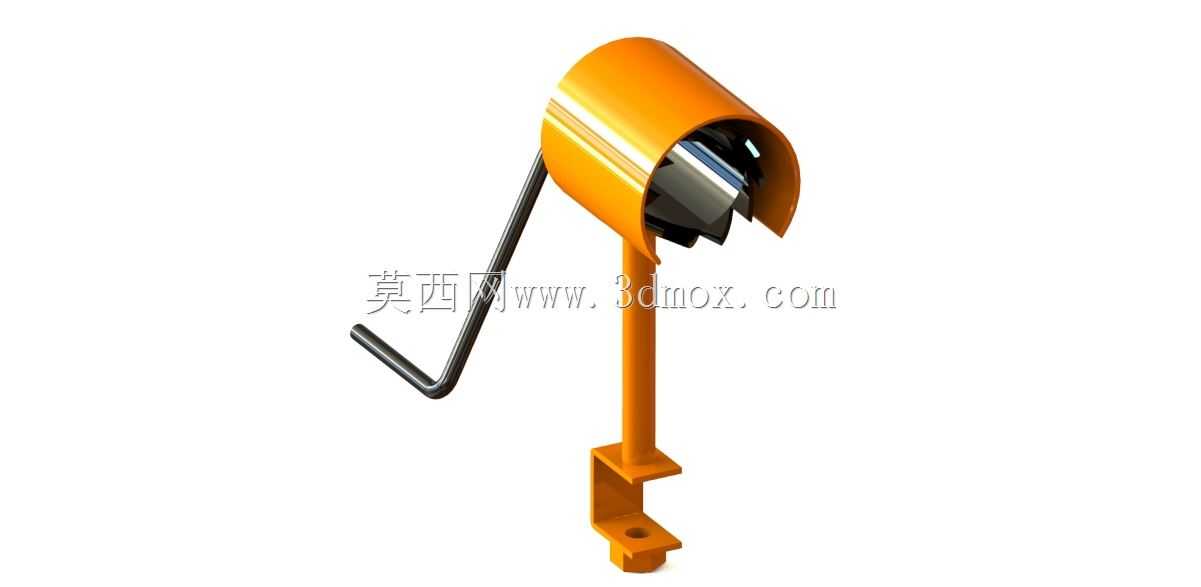

　　脱粒腔体为卧式圆筒结构，腔体内部布置带凸起脱粒齿的旋转辊，腔体一端开设玉米果穗投入口，另一端预留籽粒与玉米芯的排出通道。手摇曲柄从腔体侧方伸出，摇臂采用弯折圆钢制作，末端套有防滑握持套，操作人员摇转曲柄时，腔体内的旋转辊同步转动，辊面的脱粒齿与腔体内壁的阻尼结构相互挤压、揉搓送入腔体的玉米果穗，玉米粒在挤压力与揉搓力作用下从玉米芯表面脱落，顺着腔体下方的出料口落入提前放置的收集容器，脱粒完成后的玉米芯则从腔体端部的出口被推出，整个过程不需要额外的筛分动作，籽粒破损率远低于手工剥粒的操作水平。腔体侧壁开设观察缺口，作业过程中可以直接观察内部果穗的脱粒进度，如果出现果穗卡滞，可反向摇转曲柄即可解除卡料，不需要拆解腔体排查故障。

　　整机的外形轮廓紧凑，不含摇臂的主体部分占地尺寸不足0.1平方米，整体重量控制在普通农户单人可手提转运的范围内，农忙收获结束后可以直接将设备拆卸收纳，放置在农具储物间不会占用过多存储空间。结构设计上全部采用常规型材与标准紧固件，没有复杂的异形定制零件，乡村小型五金维修点即可完成易损件的更换与维修，脱粒齿出现磨损后可以单独拆卸替换，不需要整体更换脱粒腔体。针对不同干湿程度的玉米果穗，腔体内部的脱粒间隙预留了微调空间，刚采收的高含水率鲜果穗可以适当放大间隙，避免籽粒被挤压破碎；晾晒后的干燥果穗可以缩小间隙，保证果穗脱粒干净无残留籽粒。

　　不同于电动脱粒设备需要定期维护电机、传动皮带、供电线路，这款纯机械结构的机具仅需在转轴配合位置定期涂抹润滑脂即可长期使用，不存在电路故障、电机烧毁、雨天用电安全等隐患，在露天田边临时作业时，哪怕遭遇零星降雨也不会影响设备正常使用。对于同时种植多种杂粮的散户，该设备的腔体结构经过简单调整后，也可适配部分相近尺寸的穗类杂粮的脱粒作业，兼顾了小型农户多品类种植的使用需求，是低成本农业生产场景下实用性极强的手动作业机具。
