154kV高压变电站一期工程总平面布置

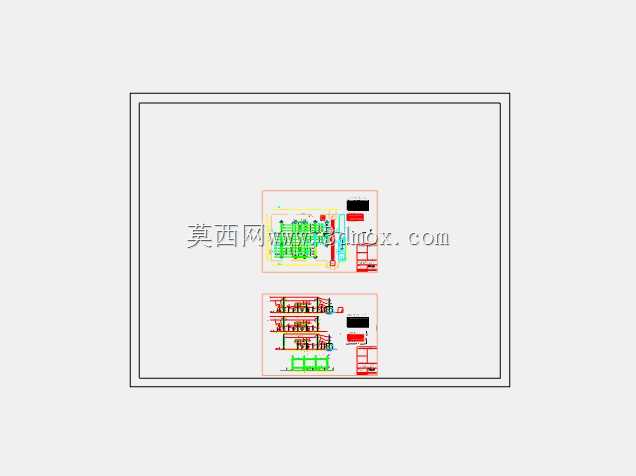

　　这套154kV高压变电站一期工程图纸围绕站区总平面与主要电气设备布置展开，适合在输变电工程方案论证、站区布局校核、设备选型配合以及三维数字化移交前期使用。图纸中能够看到站区围墙边界、道路走向、配电装置区域、主变压器区域、控制及辅助用房位置等内容，整体表达的是工程落地阶段对空间关系、检修通道和安全净距的综合安排。

　　从实际用途看，154kV电压等级变电站承担区域电网电能汇集、电压变换和负荷分配任务，常见于工业园区、城市外围供电节点以及大型工矿企业配套电源工程。一期工程布置需要兼顾近期建设规模和远期扩建条件，因此在总平面组织上不能只把设备简单排开，而要预留主变扩建间隔、进出线走廊、电缆沟道延伸方向以及消防检修道路。图纸中对不同功能区块采用分层表达，便于结构、电气、土建和总图专业在同一空间基准下核对位置。

　　站区布置的核心思路是让高压带电设备、运输通道和运行人员活动区域形成清晰边界。主变压器通常布置在靠近负荷侧和进线方向协调便利的位置，周围保留散热、事故油池、防火墙及吊装检修空间；高压配电装置区按照进出线方向排列，减少母线交叉和线缆折返；控制楼或二次设备室宜与高压区保持合理距离，既方便电缆敷设，又降低噪声和电磁环境对运行值班区域的影响。图纸中的道路环线并非单纯交通元素，它同时服务于设备运输、消防扑救、日常巡检和事故抢修，转弯半径、路面宽度及设备吊装站位都需要与主变、断路器、隔离开关等大件尺寸匹配。

　　在外形尺寸与安装边界方面，变电站设计不同于单体设备建模，重点在于多设备组合后的占地控制。高压配电装置的外轮廓、相间距离、围栏内检修范围、构架基础位置、母线高度和引下线弧垂都会影响站区宽度。主变区域除本体外形外，还要计入散热器、油枕、套管、中性点设备、爬梯和围栏安全距离。电缆沟、排水沟、事故油池和地下管线在平面上与道路、基础和接地网交叉较多，若三维建模时只表现地面设备，后期很容易在碰撞检查中遗漏土建预留。

　　建模时可按围墙、道路、构架、主变、配电间隔、二次室、电缆沟和附属设施分层建立。总平面坐标应先锁定站区围墙角点和主控道路中心线，再以道路和母线方向为基准布置各电气间隔。主变模型不必追求细小附件的过度复杂，但本体长宽高、油坑范围、防火墙位置和吊装空间必须准确；高压构架应体现立柱、横梁、绝缘子串和导线走向，使安全净距校核具备可视基础。对于一期工程，尤其要把预留扩建端的空场地、基础接口和沟道断点表达出来，避免后续扩建时破坏已有消防通道或带电距离。

　　现场安装阶段，总平面布置直接决定大型设备的进场顺序。主变一般属于超限运输对象，运输路线需从站外道路衔接至站内临时吊装位置，沿途不能与构架、围墙、电缆沟盖板发生干涉。断路器、电流互感器、电压互感器和隔离开关虽单体尺寸较小，但对基础中心线、支架标高和相间位置敏感，安装偏差会影响母线连接。图纸将这些设备按间隔关系组织，有利于施工人员理解设备之间的电气连接和检修隔离逻辑。

　　运行维护角度看，合理的站区布局应让巡检路径短捷、事故处理方向明确。高压设备围栏门朝向、操作小道宽度、接地线存放位置以及消防器材布置，都应纳入整体空间考虑。雷雨、大风和高温环境下，导线风偏、设备散热和油浸式变压器防火距离同样不能脱离平面尺寸单独判断。通过三维方式还原该154kV变电站一期工程，可以在设计阶段直观检查设备间距、道路可达性、管线交叉和扩建预留，为土建施工、电气安装和后期运维提供统一的空间依据。
