低温燃料输送低泄漏隔离开关组件

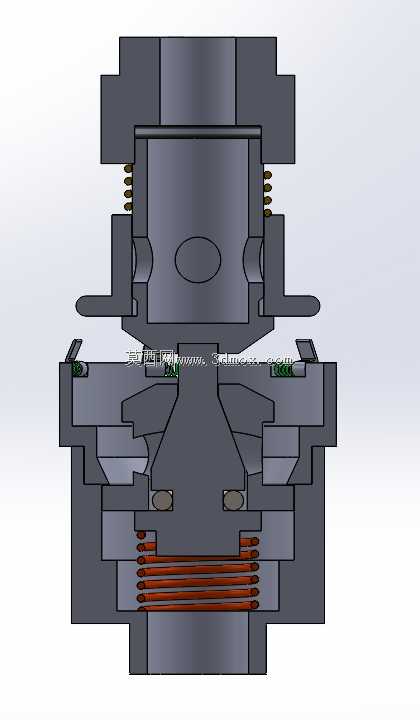

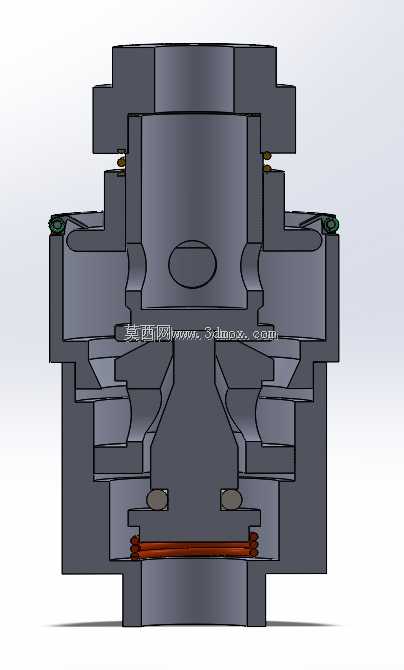

　　这套结构面向深冷推进剂地面加注与长期在轨储供管路的隔离需求，核心要解决的是低温工况下常规弹性密封容易因材料冷缩、反复动作出现微漏的痛点，整体采用分层同轴装配的布局，所有零件沿同一中心轴线堆叠，没有偏置的传动构件，从根源上避免了侧向载荷带来的密封面偏磨问题。

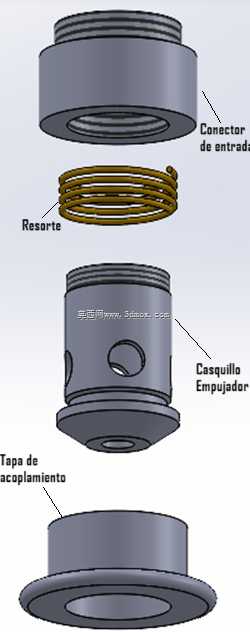

　　从实际管路适配的角度出发，最上端的入口连接段外壁加工有连续外管螺纹，可直接对接标准低温输送管路的内螺纹接头，端面预留有平面密封位，安装时可搭配退火铝垫或者聚四氟乙烯低温密封垫，拧紧后螺纹段承担轴向拉拔载荷，密封垫只承担压紧密封作用，不会出现螺纹受力变形拉扯密封面的情况。入口段的内流通通道做了圆滑过渡，没有突变台阶，低温流体流过时不会出现局部涡流滞止，既减少了冷量损耗，也避免了滞止区流体升温气化造成的气堵。

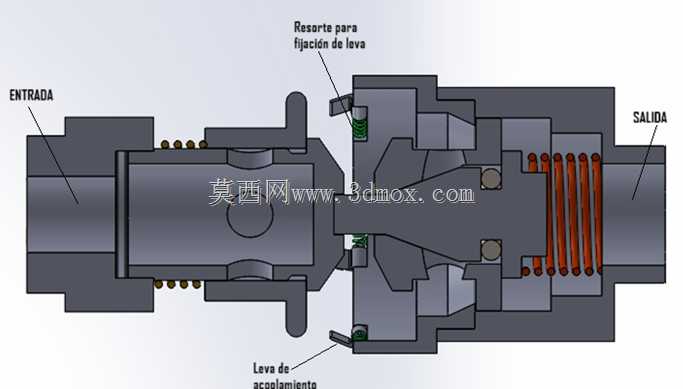

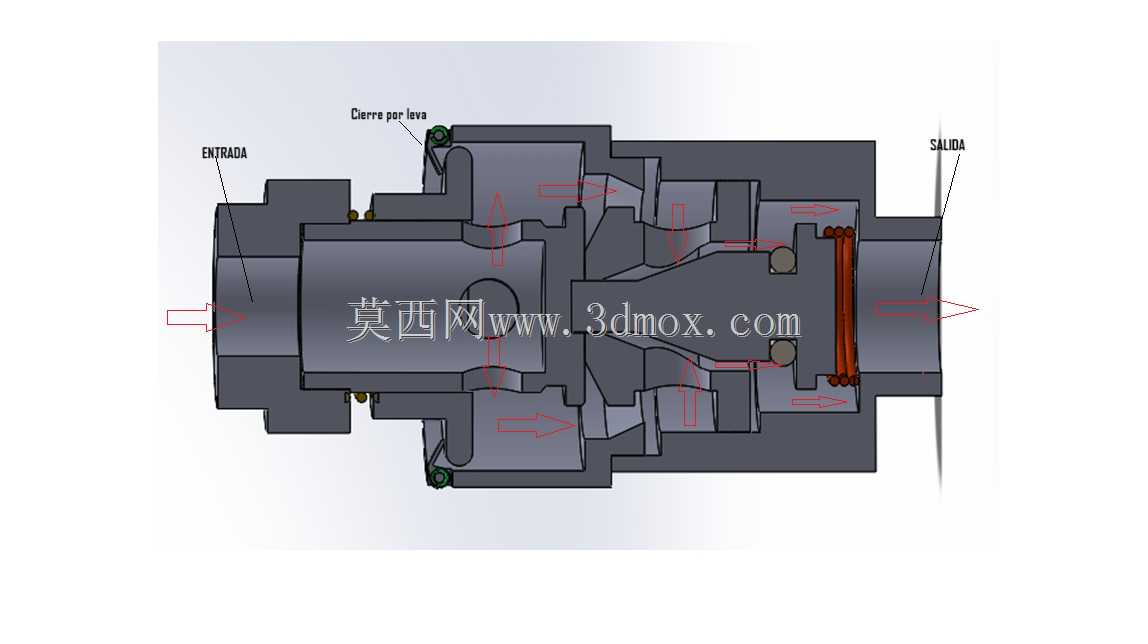

　　中间的复位元件采用圆柱螺旋压缩弹簧，布置在入口连接段和推压套之间的环形腔体内，弹簧两端分别抵靠两个零件的轴向定位台阶，正常待机状态下弹簧预紧力会把下端的耦合封盖紧紧压在阀座密封面上，实现常闭隔离；当上游加注压力达到设定开启值时，流体压力作用在推压套的承压端面上，克服弹簧预紧力推动推压套向下位移，耦合封盖同步离开密封面，管路导通，流体可以从入口通道向下游储舱流动；当上游压力卸除或者出现管路失压故障时，弹簧会立刻推动推压套回位，封盖重新压合密封面，自动切断上下游通路，不需要额外配置气动或者电动执行机构，在没有外部动力的场景下也能可靠完成故障关断动作。

　　推压套是整个组件的动作核心，外壁做了多道环形导向棱，和壳体内壁采用小间隙配合，导向长度占到推压套总长度的三分之二以上，往复动作时不会出现卡滞、偏斜；侧壁开设的径向通孔是平衡通气孔，用来连通弹簧所在的环形腔和下游侧空间，动作过程中腔体内的气体可以快速进出，不会形成气垫阻碍阀芯移动，低温工况下也不会因为腔体内残留气体冷缩形成负压拖慢回位速度。推压套下端和耦合封盖采用锥面定位配合，对中精度高，封盖受压时密封面受力均匀，不会出现局部压应力不足导致的泄漏。

　　最下端的耦合封盖直接对接下游储舱的接口，端面密封面堆焊有硬质合金层，低温下尺寸稳定性好，反复撞击压合也不会出现压痕变形；封盖和壳体之间采用间隙密封搭配低温润滑脂，既允许封盖随阀芯做小幅度轴向浮动自适应贴合阀座，又不会让外部杂质进入动作腔卡住弹簧。

　　整套结构的径向最大轮廓由上下两个法兰段的外圆决定，安装时只需要在管路两端预留对应长度的同轴装配空间，不需要额外设计侧向支撑支架，所有零件装配时从轴线方向依次套入，最后通过壳体两端的螺纹锁紧，拆装维护时可以直接在管路上完成弹簧、密封件的更换，不需要整体切割管路，非常适合航天发射场加注系统、小型卫星推进剂储箱的前端隔离工位使用，结构里没有精密配合的细碎零件，对低温加工的公差适配性强，冷态下各零件的收缩差可以通过弹簧的预紧行程自动补偿，不会出现低温卡阀或者密封失效的问题。
