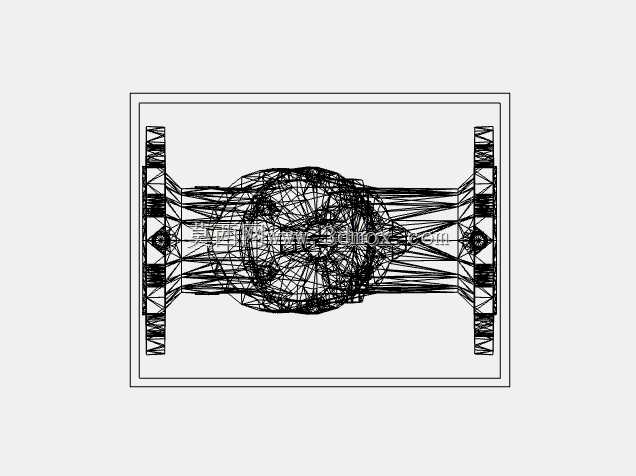

DN80法兰式静态平衡阀三维结构

　　该三维结构对应暖通空调水系统中常用的法兰连接静态平衡阀，公称通径DN80，公称压力PN16，整体采用Y型直通阀体布局，两端为标准法兰接口，阀体下部集成测量与调节机构，手轮位于阀体斜下方，便于在管道侧面完成开度设定。模型完整还原了阀体流道、法兰螺栓孔、阀座、阀芯、调节杆、测量接头和红色手轮等关键部位，适合用于泵房管路布置、空调水系统选型校核以及设备安装空间检查。

　　从实际工程使用来看，这类阀门主要安装在冷冻水、冷却水或采暖水系统的分支管路、立管、空调机组入口和换热站管段上。系统初调试时，调试人员通过阀体两侧测压接头读取压差，结合流量曲线或仪表换算，将手轮调整到设计开度，使各支路获得预期流量，避免近端流量过大、远端欠流的水力失衡问题。与普通截止阀不同，静态平衡阀不仅具备关断能力，还强调开度可测、流量可调和开度可锁定，能够在系统长期运行中维持支路阻力特性稳定。

　　建模时首先需要把握阀体的主通道走向。两端法兰轴线保持同轴，法兰端面间距决定管道安装方向上的占位长度；阀体中部向斜下方扩展，形成容纳阀芯和调节机构的腔体。流道并非简单等径直管，而是在阀瓣区域形成收缩与导流过渡，设计上需要兼顾调节特性、流通能力和压损控制。三维布置中不能只关注法兰中心线，还应预留阀体下部手轮操作空间、测压接头拆装空间以及保温层厚度，否则现场容易出现手轮被支架、桥架或其他管道遮挡的问题。

　　法兰部分是安装边界中的重点。DN80、PN16法兰具有确定的外径、密封面形式和螺栓孔分布，模型中两端法兰盘厚度、孔位圆和螺栓孔数量需要与管路法兰保持一致。装配校核时，应检查螺栓穿入方向是否有足够空间，法兰垫片是否能够贴合，阀门与弯头、变径、软接头或过滤器之间是否保留检修距离。若阀门布置在设备进出口附近，还需考虑管道支吊架位置，避免将额外弯矩直接作用在阀体上。

　　下部调节组件体现了该类产品的功能特征。红色手轮通过阀杆带动内部阀瓣升降，改变流通截面；手轮附近通常设置开度指示或锁定结构，使调试完成后的开度不易被误动。两个测压小接头分别取压于阀前和阀后，接头端部颜色和位置在模型中有所体现，三维场景布置时应保证测压软管、仪表或调试工具能够连接。手轮外缘到阀体中心的垂直距离、手轮旋转半径以及下方净空，都属于选型和管线综合时必须核对的尺寸。

　　结构设计思路上，阀体采用铸造外形，外部加强过渡和壁厚变化服务于承压能力与造型工艺；中部铜色调节组件反映了阀杆、压盖、密封件等装配关系。建模时应避免把下部机构简化成实心块，因为手轮直径、阀杆倾角、接头朝向会直接影响操作面和维护面。对于BIM或设备管路布置，阀门还应与管道中心线、标高、保温外轮廓一起校核，尤其在狭窄管井、吊顶内和换热站成排管道中，手轮操作高度通常宜落在人员可触及范围内。

　　使用该三维模型时，可将其作为DN80法兰平衡阀的空间占位与结构表达依据：横向以两端法兰密封面确定管道长度方向边界，径向以阀体最大外圆确定保温和避让范围，下部以手轮最低位置确定检修净空，侧部以测压接头和手轮旋转范围确定操作空间。通过这些边界，设计人员能够在管路装配中提前发现碰撞、操作不便和维护空间不足等问题，也能更准确地完成水力平衡设备的选型表达。
