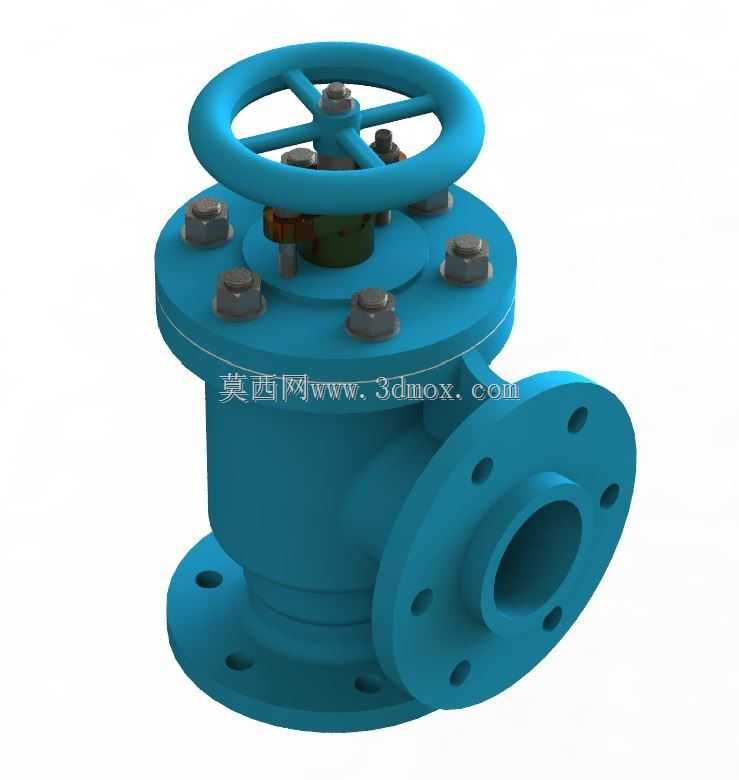

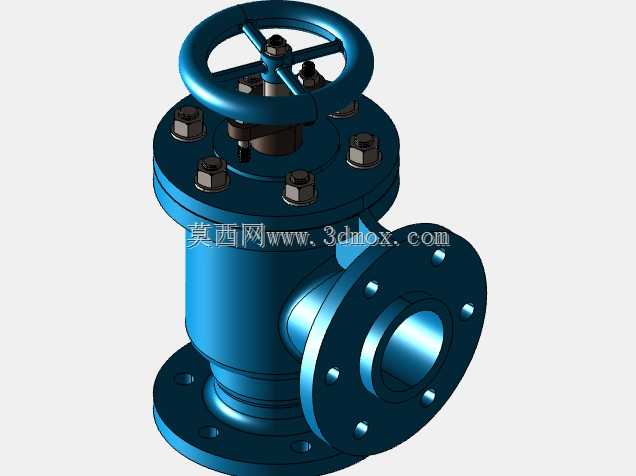

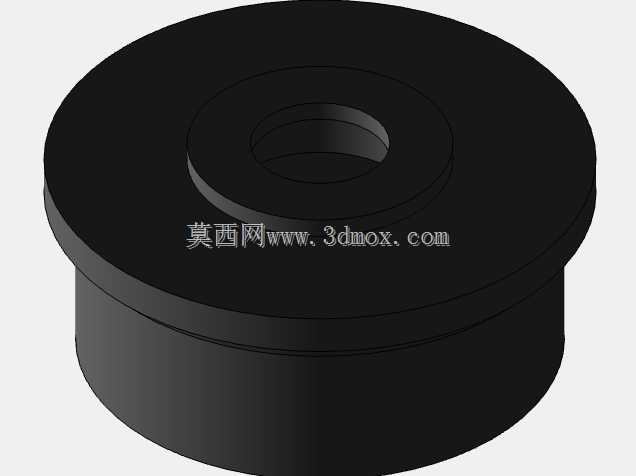

锅炉给水止回阀角式法兰结构

　　该结构对应锅炉给水管路中的角式止回部件，主要布置在给水泵出口与锅炉进水段之间，承担单向导通、阻断回流的作用。现场管路中，水泵持续向锅炉补水时，介质沿下部竖向法兰进入阀体，在内部流道转向后由侧部水平法兰送出；当锅炉侧压力瞬时高于泵出口压力，或给水泵停运、管路失压时，阀瓣依靠介质反向作用力与自身重力回落至密封座面，使高温给水无法倒灌回泵体，避免水泵反转、叶轮松脱及前端管路水击。

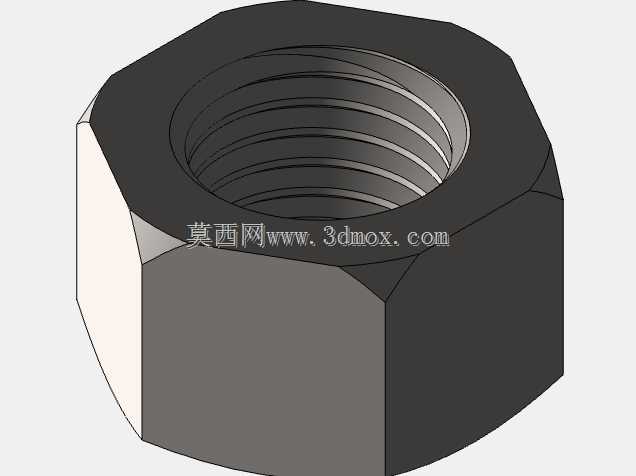

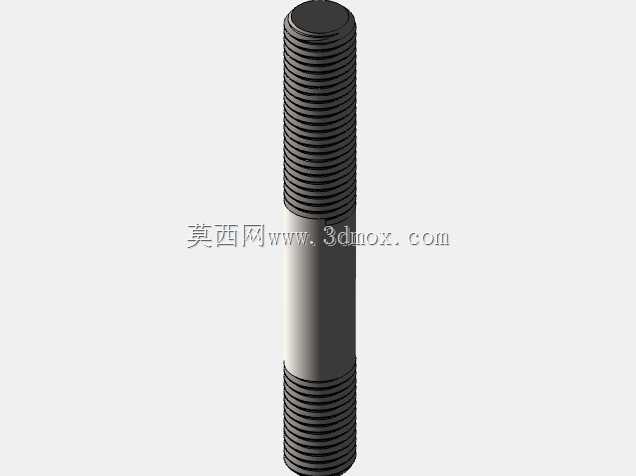

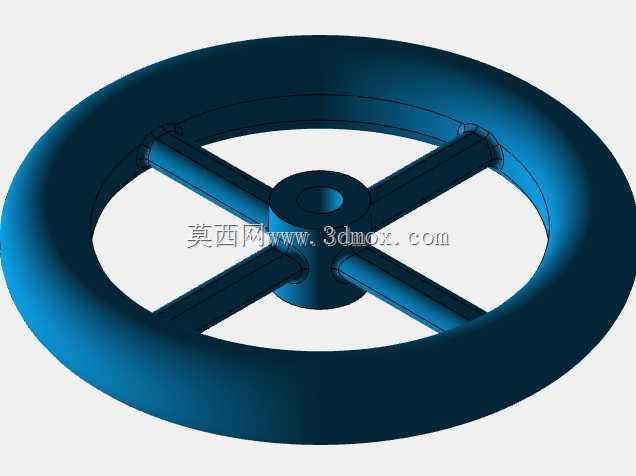

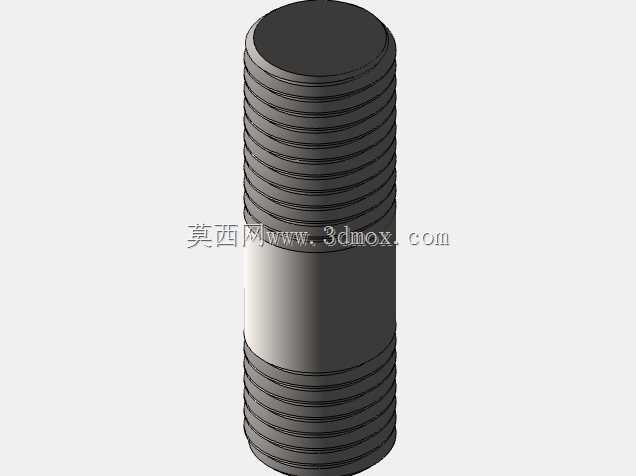

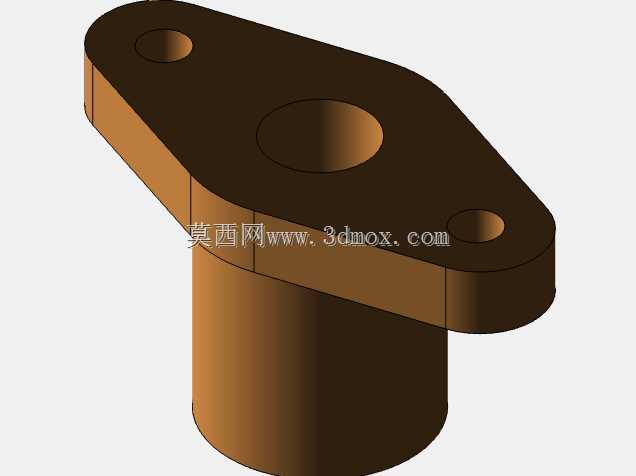

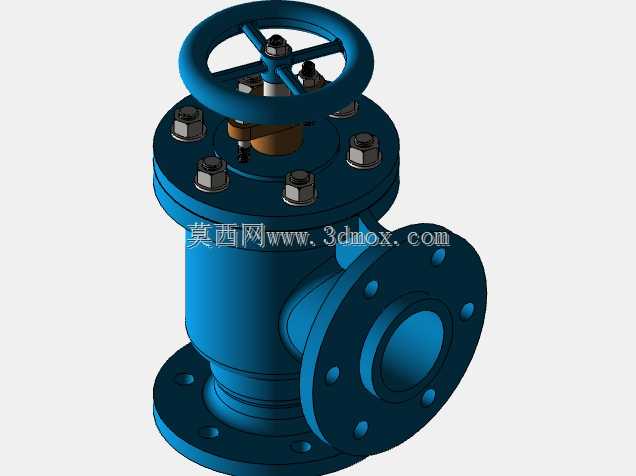

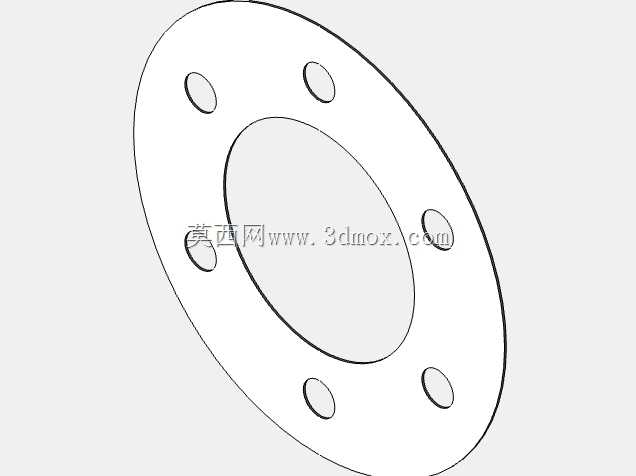

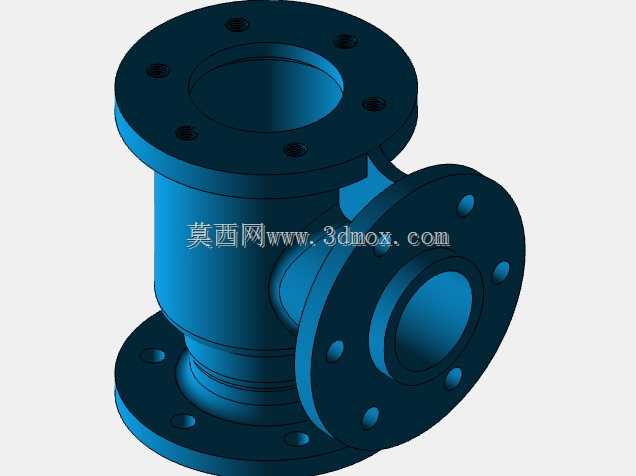

　　外形上采用直角三通式铸造阀体，下端与侧端均设置圆形法兰，法兰面均布螺栓孔，便于与泵房管道、锅炉进水总管通过垫片和螺栓组对中紧固。顶部设置手轮式操作与压盖结构，手轮轮缘为环形，轮辐交叉支撑，中心连接阀杆；压盖周边布置多组六角螺栓，将填料函与中法兰压紧，既约束阀杆运动，也保证阀腔密封。侧出口法兰与下进口法兰的轴线相互垂直，适合安装空间局促、管路需要由竖向转水平的锅炉外围场景。

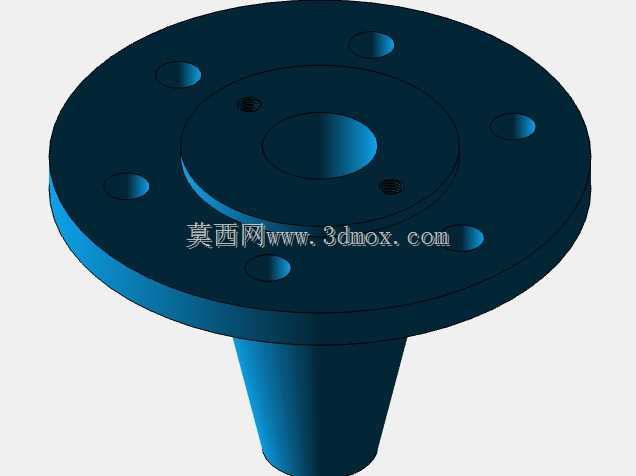

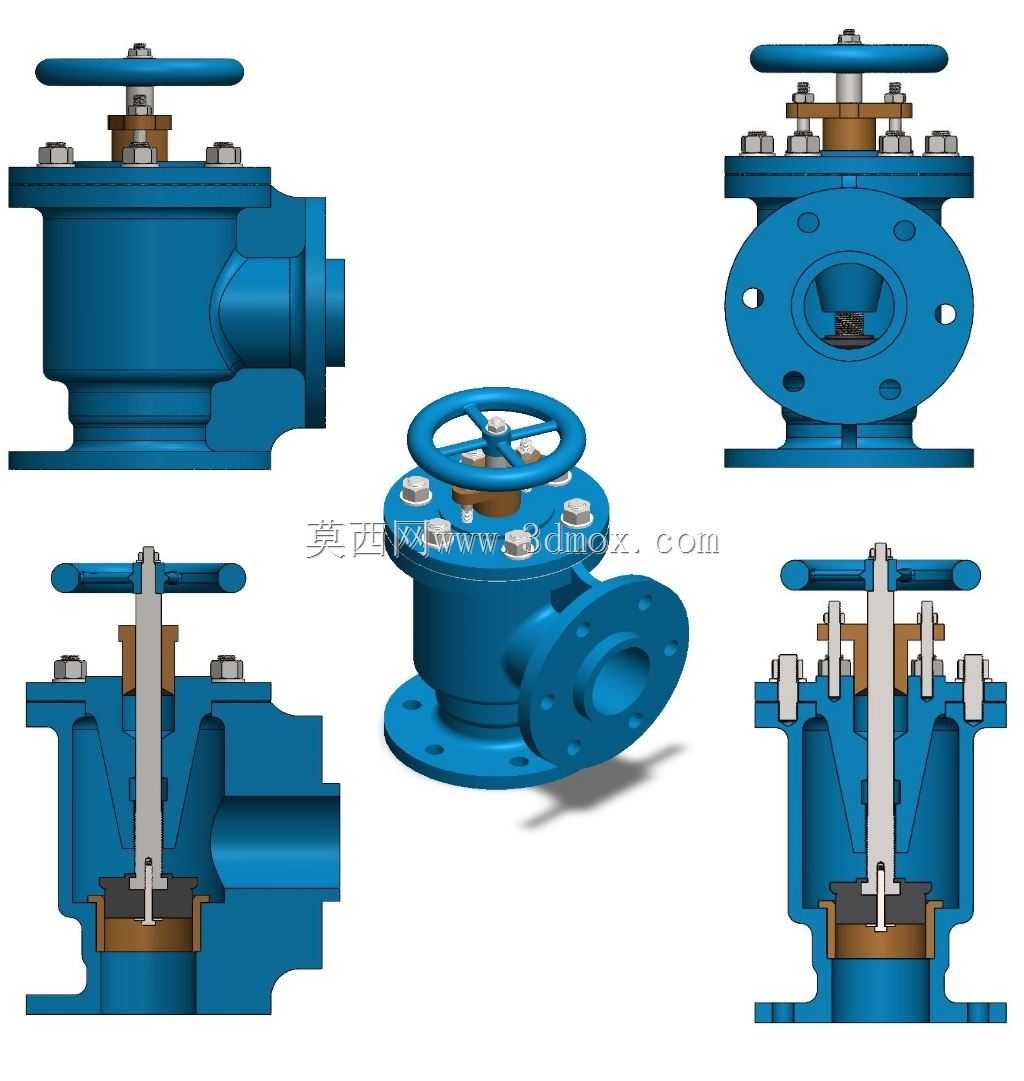

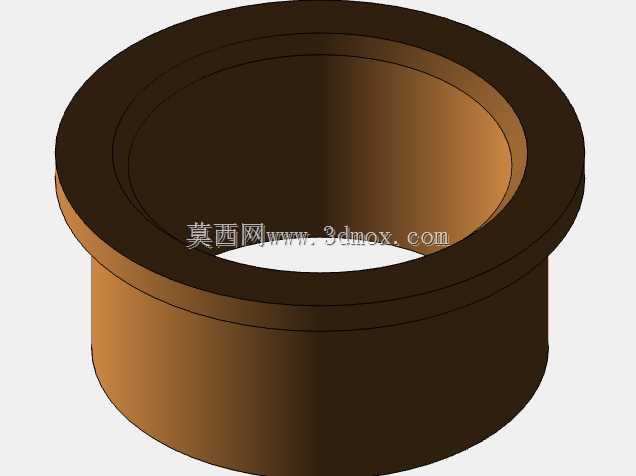

　　建模时先以两条相交管路中心线确定进出口基准，再按通径、法兰外径、螺栓孔分布圆和法兰厚度建立连接边界。阀体外形不是简单圆柱拼接，而是在交汇处形成加厚承压腔体，流道内壁需保留平滑过渡，减少给水高速转向时的涡流和局部阻力。阀座位于进口至出口的转向通道上，密封面与阀瓣运动轴线保持同轴；阀瓣上方连接导向结构，使其在开启和关闭过程中不发生偏摆。中法兰、填料压盖、阀杆、手轮、螺母和螺栓按装配关系分层建立，能够清晰表达检修时拆换手轮、压紧填料或检查阀瓣的顺序。

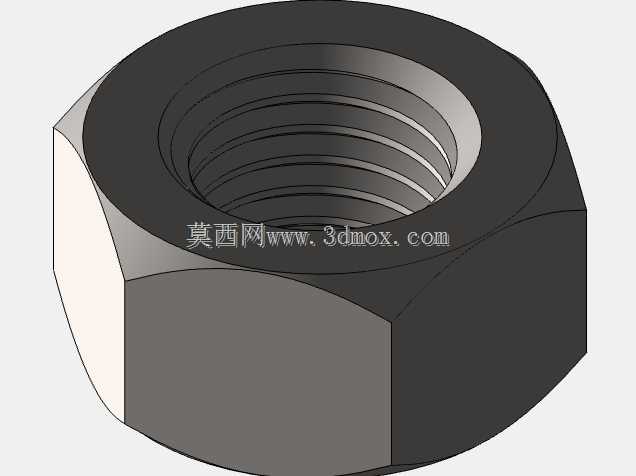

　　安装边界方面，下部法兰承担竖向管道支撑，侧部法兰对接水平出水管，两个端面的孔位角度需要在总图中明确，防止现场螺栓孔与管线支架干涉。阀体外侧应预留扳手空间，尤其是压盖周围六角螺母和法兰螺栓，不能被保温层、平台梁或邻近阀门遮挡。手轮位于顶部，操作高度应兼顾巡检人员启闭检查；若布置在低位，可在装配设计中预留延长杆或检修平台位置。由于锅炉给水工况存在温度变化和压力脉动，阀体壁厚、法兰圆角及筋板过渡均应体现承压设计思路，避免在直角交汇处形成应力集中。

　　从功能细节看，该阀并不以频繁节流调节为主要目的，核心是保证正向流动时阻力小、反向关闭时密封可靠。阀瓣开启高度受阀杆和上腔结构限制，过大行程会增加冲击，过小则会造成流速偏高和磨损。填料区位于阀杆穿出阀体的位置，压盖螺栓均匀锁紧后可抑制沿阀杆的外漏；手轮与阀杆之间的配合结构则方便人工检查阀件状态。整体结构把铸造流道、法兰连接、密封副、导向件和手动操作件集中在一个紧凑壳体内，适用于锅炉房给水系统、泵站出口管段以及需要防止介质倒流的工业管路。
