射频同轴开关微型控制电路组件

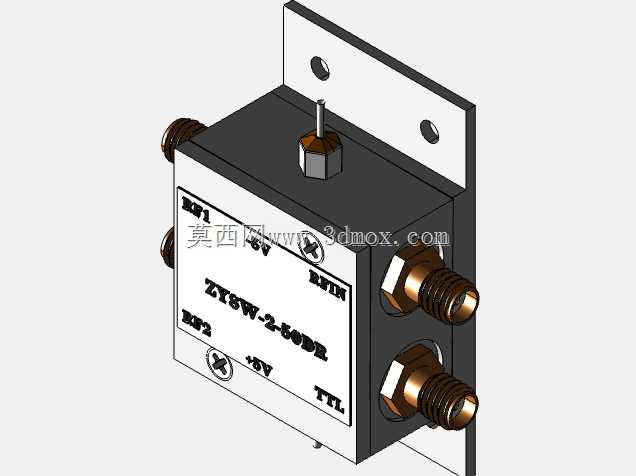

　　这套射频开关微型电路组件的三维结构，还原了微波测试链路与射频信号通路中常见的同轴开关器件形态。器件本体采用紧凑的矩形金属壳体布局，正面布置控制与标识区域，侧面伸出多只SMA型同轴射频接头，顶部设置状态指示或驱动轴结构，后方延伸出带安装孔的固定耳板，整体面向空间受限的射频机柜、测试工装和小型通信设备内部安装场景。

　　从实际用途看，这类器件主要承担射频通路的切换任务：在天线收发链路、多通道测试平台、信号源分配矩阵或微波实验系统中，通过控制端电平改变内部射频通道连接关系，使公共端在两个射频端口之间完成导通切换，减少人工反复插拔同轴电缆带来的接头磨损和相位误差。模型中壳体侧面可见RF1、RF2、RFC以及TTL、+5V等标识逻辑，对应两路射频端、公共端和电平控制端，符合小型同轴开关在测试系统中的典型接线关系。

　　结构设计上，金属外壳承担屏蔽、接地和散热三重作用。射频信号对外部干扰极其敏感，封闭金属腔体能够抑制控制回路与高频通路之间的串扰，也能降低外界电磁噪声对微弱微波信号的影响。侧面同轴接头采用螺纹连接形式，端部外螺纹与六角基体便于使用扳手锁紧，保证电缆组件连接后具有稳定的特征阻抗和较低的接触电阻。接头位置集中布置在同一侧，有利于设备面板或内部走线时统一弯曲半径，避免射频电缆过度弯折造成插损增大。

　　后部安装耳板从壳体向上延伸，板上开设两个圆形固定孔，孔位与壳体保持明确间距。这种耳板结构既可以通过螺钉固定在面板支架上，也能悬挂安装在薄层立板上，使器件主体与安装面之间留出散热和走线间隙。建模时需要特别注意耳板折弯区域与壳体顶面的干涉关系：耳板并非简单附加平面，而是与外壳形成连续支撑，固定孔中心到壳体侧壁、顶面和控制轴的距离都应保留装配余量，防止螺钉、垫圈或工具与顶部驱动结构发生碰撞。

　　顶部的轴状控制件位于壳体上表面偏前位置，底部为六角形基座，向上伸出细轴。该区域在实物中可能对应手动驱动、状态指示或内部电磁执行机构的外部延伸结构。三维处理时，六角基座与壳体顶面之间应体现垫圈、定位台阶或密封边界，细轴周围保留足够空间，避免设备内部线束压靠动作件。若用于自动化测试系统，该位置还可能与状态指示帽、限位支架或外部检测传感器形成配合，因此轴径、高度和相对壳体边线的位置都是选型校核重点。

　　正面面板区域采用浅色标识面，上面印刷端口名称、控制电平、型号字样和警示符号。该面并非单纯装饰，而是装配和维护时识别端口定义的重要依据。模型将文字、符号和接口方向按实物关系布置，能够帮助结构工程师在整机布线阶段快速判断RFC公共端与RF1、RF2分支端的空间方位，减少接线反转。面板边缘与黑色金属壳体之间形成明显层级，前面板可理解为标识盖板或封装面，壳体棱边保持直角过渡，适合铣削加工或钣金折弯成型。

　　外形尺寸边界方面，器件宽度主要由侧面两只同轴接头的外接圆和扳手空间决定，高度则由主体壳体、顶部轴件及后方耳板共同构成。进行机柜布局时，不能只按矩形本体估算占用空间，还应在每个SMA接头外侧预留电缆弯曲半径和扳手操作区；在耳板固定孔后方预留螺钉装入空间；在顶部轴件上方保留手动动作或指示帽的高度。若多个射频开关并排安装，接头之间的中心距应兼顾电缆插头外径，否则相邻电缆会相互挤压，导致连接器承受侧向力。

　　从热与可靠性角度看，小型射频开关虽然功耗不高，但在频繁切换和长时间通电状态下，内部线圈、驱动电路和接触机构仍会产生热量。金属外壳与安装耳板可将部分热量传导至支架或面板，因此安装面平整度会影响接触热阻和长期振动稳定性。模型中耳板与壳体的连接区域较宽，适合传递固定力，也有利于提高器件在移动测试平台、车载通信机架或振动试验工装中的抗振能力。

　　对于三维建模和设备选型人员，该组件的价值不只在于外观还原，还在于把高频连接器、控制腔体、安装支架和动作指示结构整合在同一尺度关系中。设计时应先锁定同轴接头轴线高度和耳板孔位，再反推壳体内部电路板、继电器或微波切换元件的布置空间；前面板文字方向需与接头定义一致，顶部动作件不得超出整机允许维护边界；装配评审中还要检查SMA接头拧紧工具是否被相邻器件阻挡、固定螺钉是否可从正面或侧面操作、射频电缆走线是否形成平顺弧段。通过这些细节校核，模型可直接用于射频测试台、通信链路箱体和微波实验装置的布局设计与干涉检查。
