多关节机械臂激光切割钣金结构

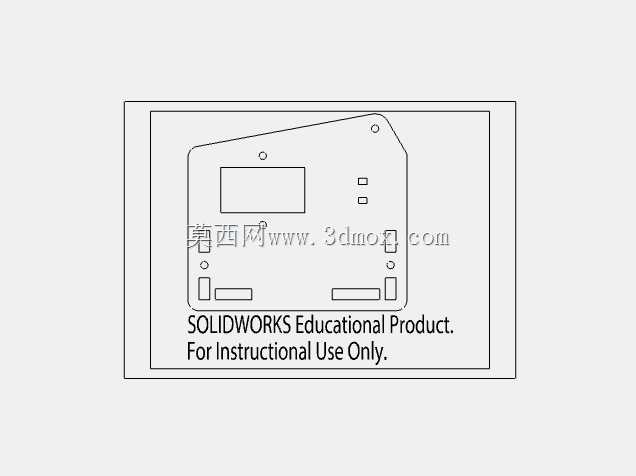

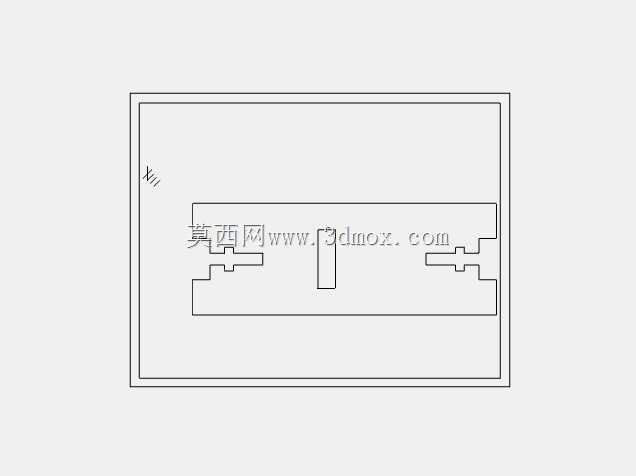

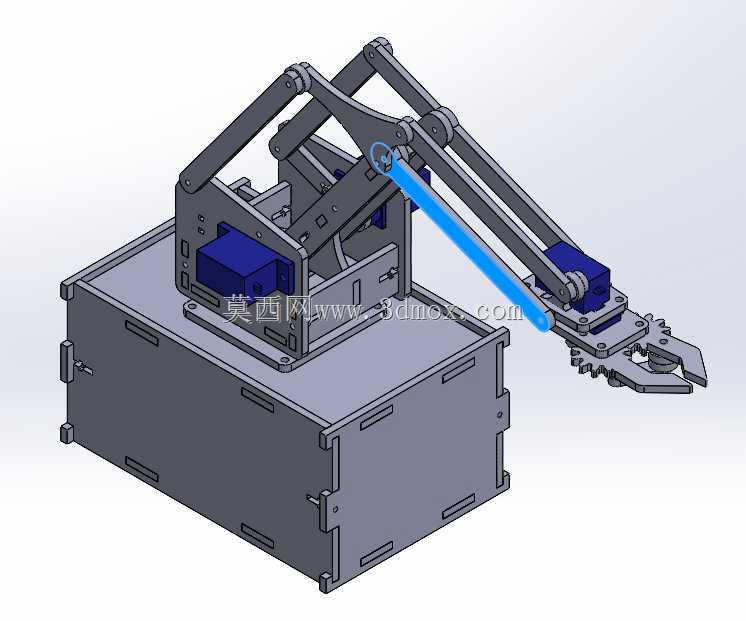

　　这套结构面向小型自动化搬运、教学演示与轻型工位辅助作业，核心是一台安装在矩形钣金箱体上的多关节机械臂。箱体既是设备基座，也是控制元件、驱动部件和走线空间的承载外壳，侧壁采用折弯板材拼接，折边、开槽和卡扣位置均围绕激光切割后折弯装配的工艺路线展开，减少额外焊接和复杂机加工需求。机械臂主体由两组平行四连杆机构组成，关节处通过销轴、轴承位或衬套形成回转约束，长臂与短臂协同运动，使末端夹爪能够在基座前方一定范围内完成抬升、伸展、俯探和抓取动作。末端执行器采用齿轮式或齿条联动的两指夹爪，爪口带齿形接触面，适合夹持规则小块工件、教学样件或轻型工艺零件。

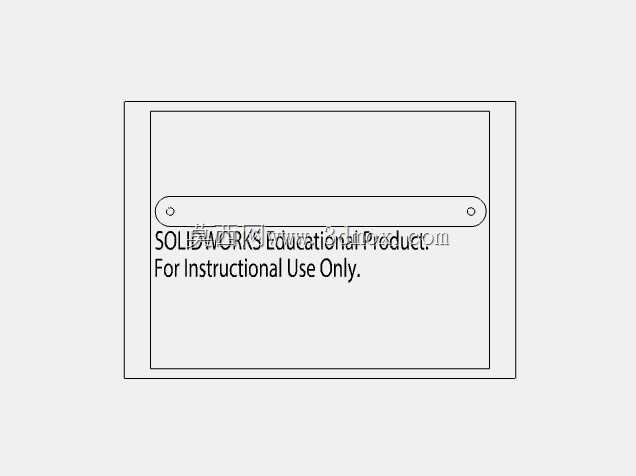

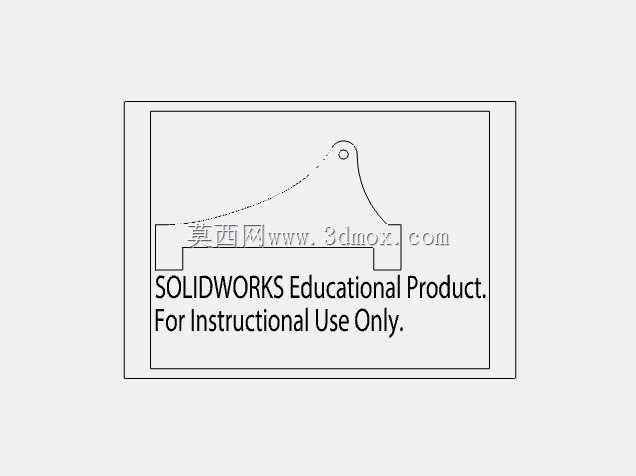

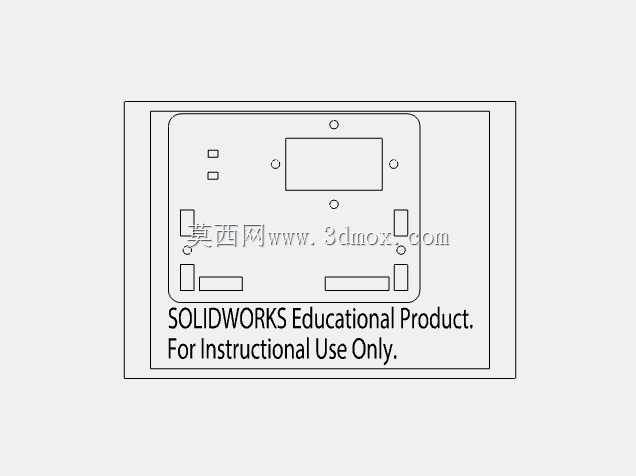

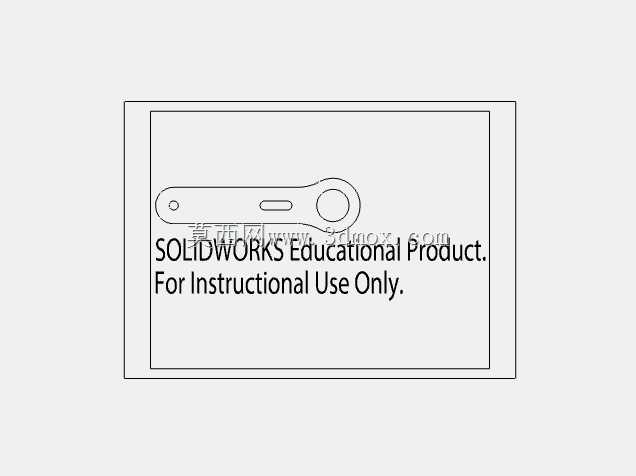

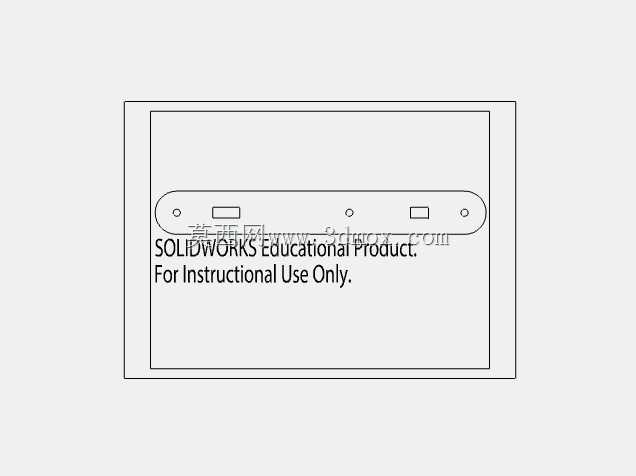

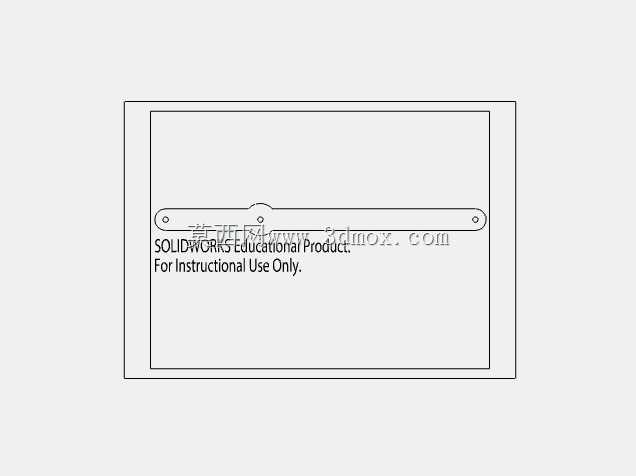

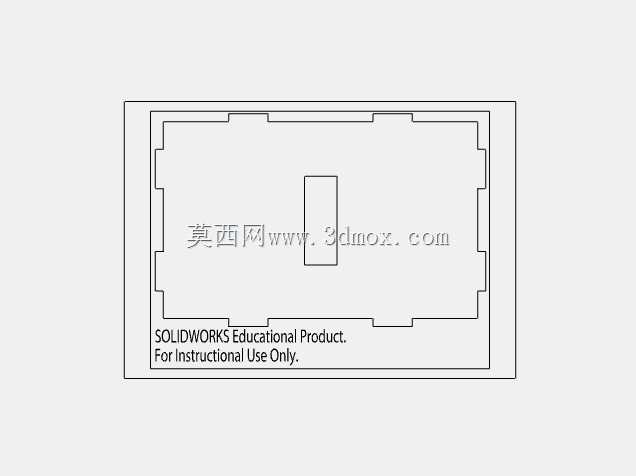

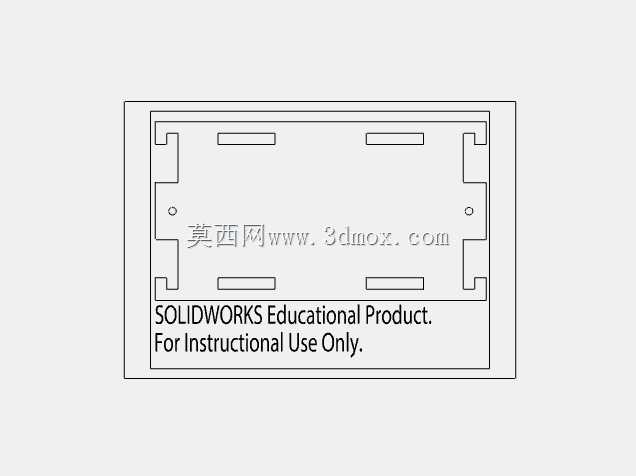

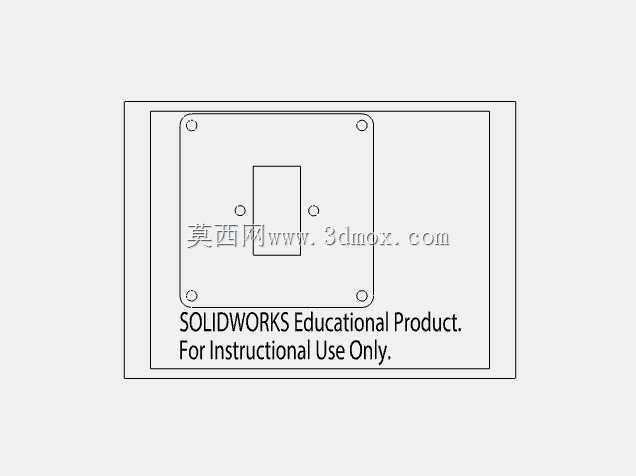

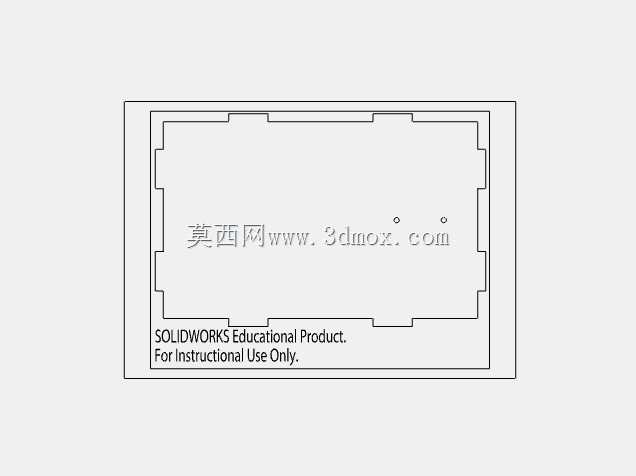

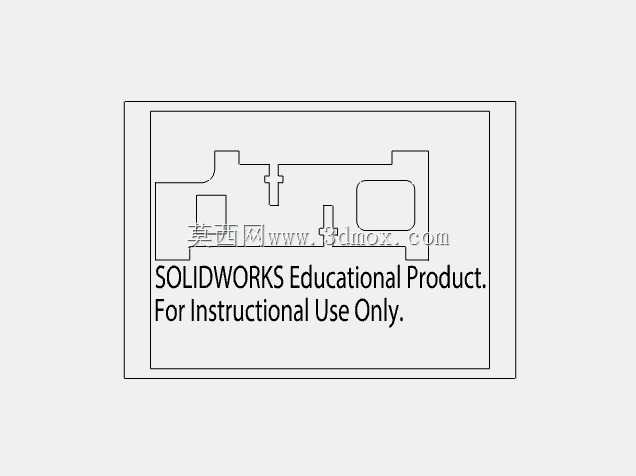

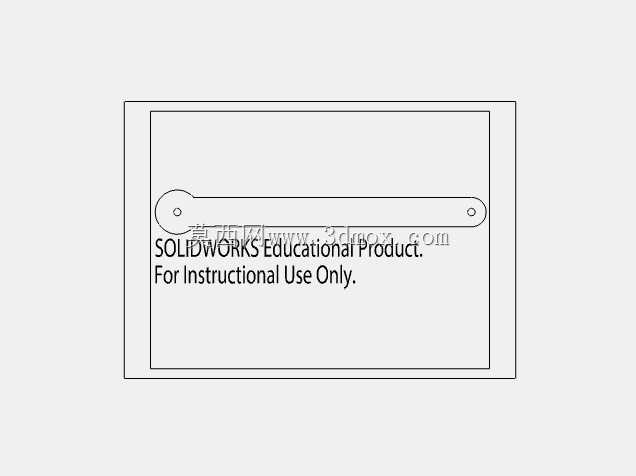

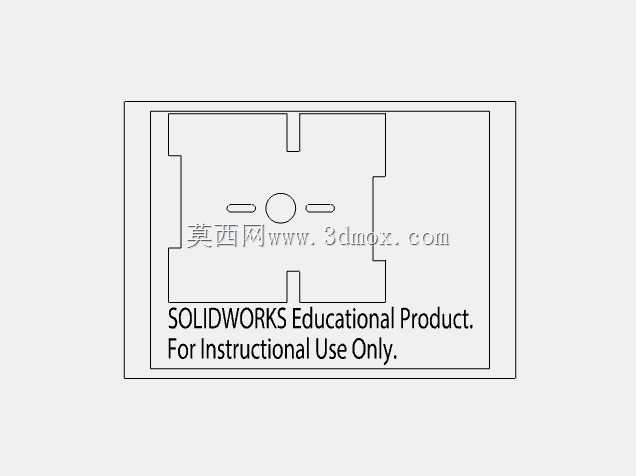

　　从实际布置看，底部箱体需要放置在平整工作台面上，侧壁预留的装配槽用于箱板互相定位，顶部平板提供臂座安装基准。臂座通过螺钉固定在箱体上表面，靠近后侧布置，可让机械臂向前展开时获得更充足的活动半径，同时降低悬臂载荷对箱体边缘的影响。设计时应重点控制底座重量和重心位置：若箱体内部安装电机、驱动板或电源，较重元件应尽量贴近底板中心；若仅作为空壳基座，则需要在底部增加配重或固定孔，避免臂部完全伸展时出现前倾。关节连杆的板材轮廓承担拉压和弯曲载荷，连接孔间距决定运动轨迹，孔位同轴度会直接影响臂体转动是否卡滞，因此在拆图时需要统一孔径、板厚和折弯方向。

　　该结构适用于职业院校机器人实训、创客设备开发、小型物料分拣台、展览演示装置以及轻型自动化工作站。它的优势在于零件外形规则，大部分构件可由平板切割后折弯、叠装或锁附完成，制造门槛较低，装配关系直观。平行连杆方案能够让末端保持较稳定的姿态，适合夹取水平面附近的小物件；若用于更复杂的空间轨迹，则需要在关节处增加舵机、步进电机或连杆驱动，并补充限位结构，防止超程碰撞。箱体顶部与臂座之间应保留紧固件操作空间，侧板拆装方向不能被内部线束遮挡；机械臂向下运动时，夹爪与箱体前缘、台面之间也要留出安全间隙。

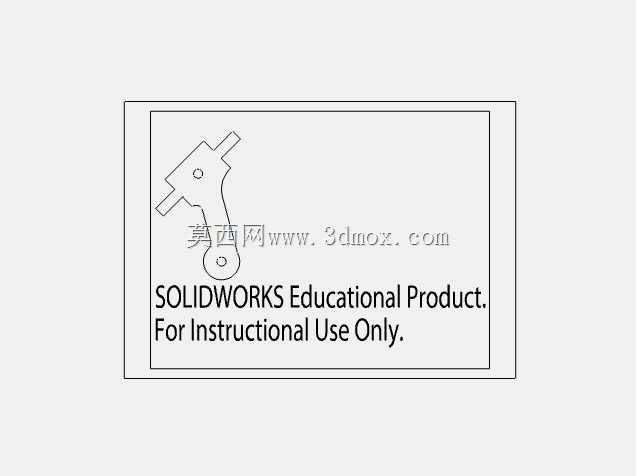

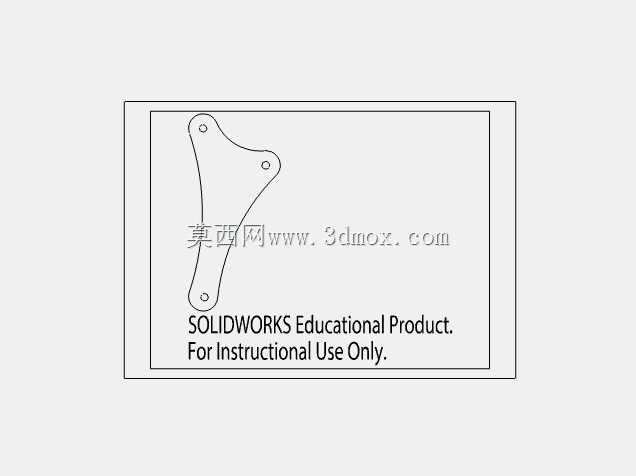

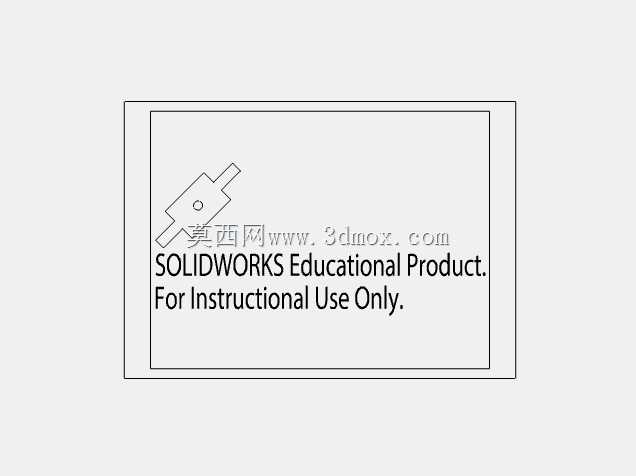

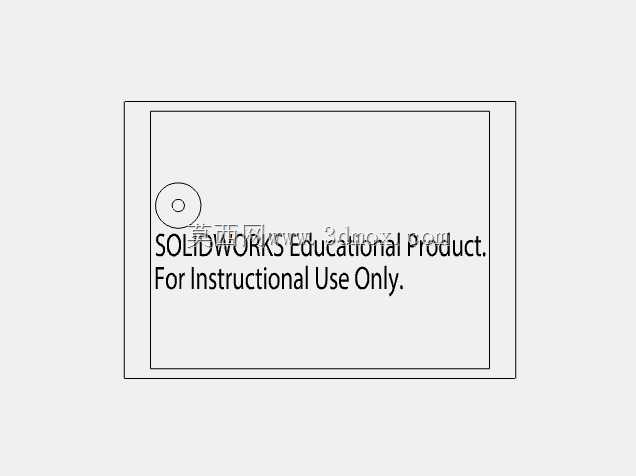

　　建模和拆图过程中，应先确定基座顶面高度、臂体最大展开长度、关节回转中心和夹爪闭合尺寸，再反推每块连杆板的轮廓。切割件上的孔位不仅要满足销轴穿过，还要考虑垫圈、螺母和工具操作空间；折弯件需要标注折弯半径、中性层补偿和展开尺寸，避免成型后孔位偏移。对于承受反复摆动的关节连接板，可在孔边增加局部加厚、衬套或双排板夹持结构，以提高耐磨性和侧向刚度。整体走线可沿连杆侧面或中空区域布置，并在关节附近预留弯曲余量，防止臂部运动时拉扯线缆。
