球头铰接螺纹连接销轴组件

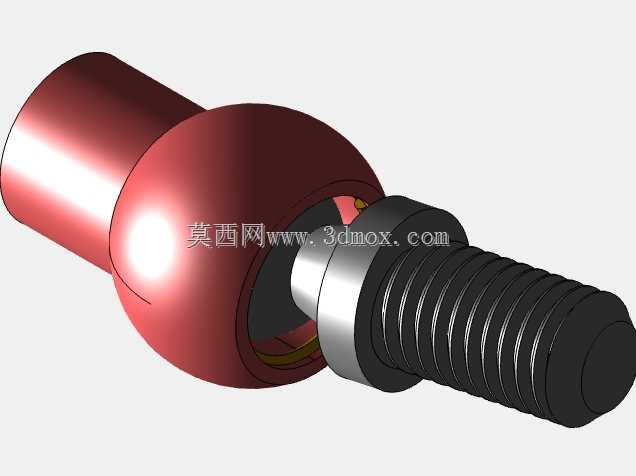

　　在各类需要小角度偏摆补偿的机械传动场景里，这类带外螺纹的球头铰接销轴是非常常见的连接元件，它既承担轴向的拉紧、定位作用，又允许被连接的两个构件之间存在一定范围的角度偏转，避免硬连接在装配误差或者工作振动下出现别劲、卡滞甚至应力断裂的问题。从结构上拆分来看，零件一端是光滑的圆柱柄部，中间过渡为完整的球形铰接头部，球头内部预留了容纳配套球窝的空腔，另一端延伸出带标准三角螺纹的螺杆段，螺纹根部设置了环形定位轴肩，轴肩和球头端面之间预留了锁紧垫片或者锁紧螺母的贴合空间。

　　实际选型布置的时候，首先要确认球头的球面直径，这个尺寸直接决定了铰接副的允许偏摆角度和接触承载面积：球面和配对的球窝完全贴合后，接触应力会均匀分布在整个球面上，相比普通圆柱销轴的线接触，它在承受径向冲击载荷的时候压强更低，抗磨损寿命更长。螺杆段的公称直径和螺距要和配对的安装螺母、被连接件的预制螺纹孔匹配，螺纹的有效旋合长度需要保证在满额拉紧工况下，螺纹牙的剪切强度和挤压强度都留有足够余量，避免出现滑牙失效。端部的圆柱柄部一般是插入到对应构件的光孔内做径向定位，柄部的外径和安装孔采用间隙配合，间隙量控制在0.02到0.05毫米区间，既保证装配时可以顺利插入，又不会因为间隙过大出现工作时的径向窜动。

　　这类零件的典型应用场景覆盖很多领域：在轻工自动化设备的连杆传动机构里，它用来连接驱动气缸和摆杆，补偿气缸安装时的同轴度误差，让摆杆的往复摆动不会因为气缸轴线的微小偏移出现卡阻；在车辆的操纵拉杆总成里，它作为拉杆两端的铰接接头，车轮跳动带来的拉杆角度变化可以通过球头的自由转动完全释放，不会把弯曲应力传递到拉杆杆身；在工装夹具的快速压紧机构里，螺纹段可以旋转调节整个铰接组件的工作长度，适配不同厚度工件的压紧需求，球头部分则保证压头在工件表面存在微小倾斜的时候依然可以完全贴合，避免局部压伤工件。

　　建模过程中，球形头部的内腔曲面需要和外球面保持同轴，内腔的球面直径要比配对的球窝外径留出合理的配合间隙，保证球窝装入后可以灵活转动同时不会出现松旷。螺纹段采用标准机械螺纹建模，牙型角、牙距都符合通用紧固件规范，根部的轴肩端面要和螺杆轴线保证垂直度，这样锁紧螺母拧紧之后，锁紧力可以均匀压在轴肩端面上，不会出现偏载。零件的外轮廓所有过渡位置都做了圆角处理，尤其是球头和圆柱柄、球头和轴肩衔接的位置，避免热处理和受载时出现应力集中。安装边界方面，整根零件装入机构后，球头的摆动范围内不能和周边的机架、其他杆件发生运动干涉，需要在三维装配环境里模拟最大偏摆角度下的所有位置，核对周边预留的安全间隙，螺杆段伸出被连接件的长度要保证螺母完全拧紧后，螺纹末端露出螺母2到3个牙距，既保证锁紧可靠，又不会因为伸出过长和其他运动部件发生刮碰。
