带卡簧直式M5螺纹轴向联轴器结构

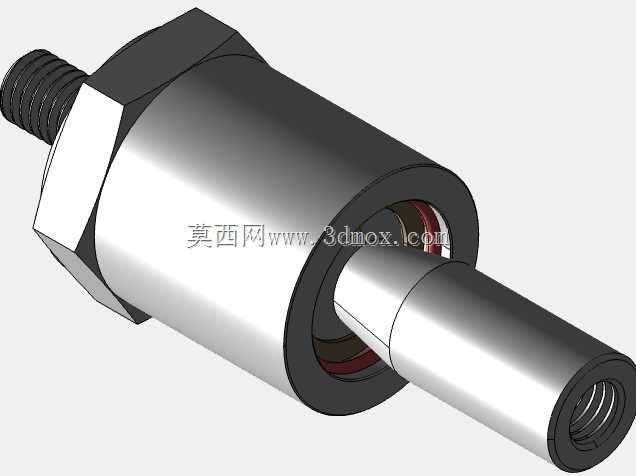

　　在轻载传动的工位布局里，这类直式轴向联轴器常被用在小扭矩动力传递场景，比如小型输送线的动力端衔接、检测设备的微调轴系连接、桌面级自动化模组的轴间动力对接，核心作用是补偿两根对接轴之间的微小轴向偏移，同时传递额定范围内的旋转扭矩，避免轴系因安装同轴度误差产生额外的径向载荷，延长配套轴承与驱动端的使用寿命。从结构设计来看，主体采用一体式六角本体设计，六角结构的设置完全是从装配便利性出发，现场安装时可以用标准开口扳手直接卡住本体施加扭矩，不需要额外设计工装夹持位，两端分别设置M5规格的外螺纹与内螺纹接口，适配市面上常规的M5螺纹杆件、轴端螺纹结构，不需要额外加工转接件就能完成对接，中间内置的卡簧结构是整个零件的核心限位结构，卡簧嵌入本体的环形卡槽内，既可以限制对接轴的轴向窜动行程，又不会完全锁死轴的轴向微量位移，给轴系热胀冷缩预留了足够的补偿空间，避免温度变化导致轴系卡滞。

　　设计阶段首先要明确安装边界尺寸，本体的最大外径要匹配安装空间的避让要求，六角对边尺寸符合标准扳手的夹持规格，两端螺纹的有效旋合长度要满足小扭矩传递的螺纹强度要求，不能出现螺纹滑牙的风险，卡簧槽的位置精度要控制在合理公差范围内，保证卡簧装配后既不会松脱，又能给对接轴预留0.1-0.3mm的轴向窜动间隙。实际选型时要注意，这类结构仅适用于扭矩不超过5N·m的轻载传动场景，不能用于重载冲击的传动工位，安装时要先将卡簧装入本体卡槽，再将带环形槽的对接轴插入本体内孔，确认卡簧卡入轴端的环形槽后，再将另一端的螺纹件旋入对应螺纹孔，旋合过程中要保证两根轴的同轴度偏差不超过0.5mm，过大的同轴度偏差会导致转动过程中产生额外的交变载荷，加速螺纹与卡簧的磨损。

　　从结构细节来看，本体的内孔与对接轴采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证轴可以顺利插入，又不会因为间隙过大导致转动时出现晃量，外螺纹端的螺纹收尾处设置了退刀槽，避免螺纹加工时出现不完整牙型影响装配，六角本体的棱边做了小尺寸倒角处理，去除加工毛刺，避免安装时划伤操作人员。这类轴向联轴器相比传统的刚性联轴器，结构更紧凑，安装拆卸更方便，不需要额外的锁紧螺钉或者键连接，依靠螺纹与卡簧就能完成轴向与周向的固定，在小空间的轴系布局里优势非常明显，尤其是在一些需要频繁拆装调整的检测工位、实验设备上，不需要复杂的工具就能完成轴系的对接与拆卸，大幅降低设备维护的时间成本。

　　设计建模过程中，要重点关注卡簧槽的尺寸参数，卡簧槽的深度、宽度要匹配标准卡簧的规格，不能随意更改尺寸，否则会出现卡簧装不进去或者装配后松脱的问题，两端螺纹的同轴度要作为关键形位公差控制，避免螺纹旋合后出现轴系偏斜，本体的外圆表面不需要做过高的表面处理，只要满足常规的防锈要求即可，因为本体部分不参与传动摩擦，仅作为结构支撑与夹持位使用。在实际应用场景里，这类结构还常被用在小型气动执行元件的输出轴连接、电子设备的微调旋钮轴系连接、3D打印设备的进料轴传动等场景，这些场景的共同特点是传动扭矩小，安装空间有限，对装配效率要求较高，不需要承受大的冲击载荷。需要注意的是，这类带卡簧的直式联轴器不能用于传递大扭矩的正反转频繁切换场景，频繁正反转会导致卡簧承受反复的冲击载荷，长期使用可能出现卡簧脱出的风险，如果要用于正反转场景，需要额外增加防松结构，比如在螺纹连接处涂覆螺纹锁固胶，或者增加锁紧螺母，避免螺纹松动。
