M8规格气弹簧端关节连接部件结构

　　这类带杆端球铰结构的气弹簧端接件，在各类带气动支撑的设备上应用极广，从工业设备的防护门撑杆、自动化线体的翻盖支撑，到商用车的舱门撑杆、家具类的气动升降结构，但凡需要气弹簧做非同轴角度补偿的连接位置，都需要用到这类端接部件。很多刚接触结构设计的工程师容易忽略端接件的选型，直接给气弹簧杆端攻螺纹硬连接，实际运行中只要安装面存在微小的角度偏差，气弹簧活塞杆就会承受径向力，不用多久就会出现密封圈磨损漏气、活塞杆卡滞的问题，而这类带关节轴承结构的端接件，核心作用就是补偿安装过程中的角度误差，让气弹簧始终只承受轴向的推拉力，大幅延长气弹簧的使用寿命。

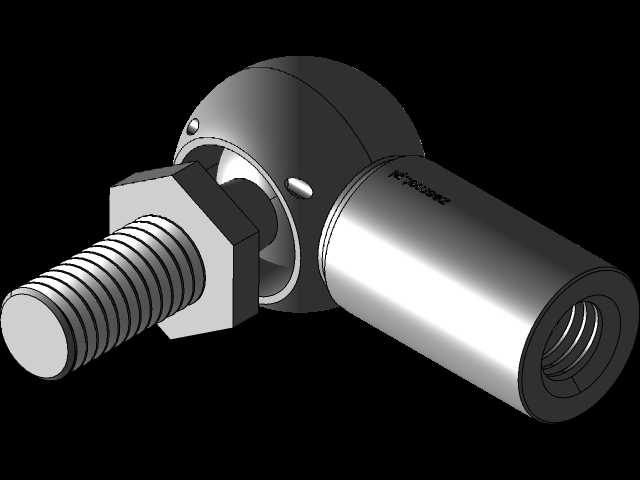

　　从结构设计逻辑来看，这款M8规格的端接件分为三个功能段：一端是和外部构件连接的外螺纹段，配套标准六角锁紧螺母，螺纹规格为M8，适配市面上绝大多数公称推力在100-500N区间的微型气弹簧杆端内螺纹；中间段是球头铰接收容腔，内置的球头可以在锥角范围内做任意方向的角度偏转，偏转角度通常可以达到12-18度，足够覆盖绝大多数安装场景下的角度偏差补偿需求；另一端是和气弹簧杆端配合的内螺纹套筒段，套筒内壁加工有和M8外螺纹适配的内螺纹，装配时直接拧在气弹簧活塞杆端的外螺纹上即可，套筒外壁做了滚花或者扁位结构，方便装配时用扳手拧紧，不会出现打滑的问题。

　　做安装边界核算的时候，首先要注意几个核心尺寸：第一是螺纹段的有效旋合长度，M8螺纹的有效旋合长度不能低于8mm，否则连接强度不足，承受冲击载荷的时候容易出现螺纹滑牙；第二是球头的中心高，也就是球头球心到连接端面的距离，这个尺寸会直接影响气弹簧安装后的运动轨迹，做运动仿真的时候必须把这个尺寸算入安装距，否则仿真出来的气弹簧行程和实际使用会出现偏差，容易出现关门时撑杆过死点或者开门时行程拉满撞缸的问题；第三是关节的最大偏转角度，安装时要校核整个开门或者翻盖的运动过程中，端接关节的偏转角度不能超过产品允许的最大值，否则会出现球头卡死、结构别劲的问题。

　　实际选型应用的时候，还要注意端接件的材质匹配，常规工况下用碳钢表面镀锌处理的版本就足够，防腐要求高的户外设备或者食品级设备场景，需要选用304不锈钢材质的版本，避免长期使用出现锈蚀导致关节卡滞。另外装配的时候不要把六角锁母拧得过紧，锁母的作用是锁紧螺纹防止松动，不是用来限制球头偏转的，拧得过紧会导致球头转动阻力变大，失去角度补偿的作用。很多现场装配的工人为了防止松动会在螺纹上涂螺纹胶，这里要注意不要把螺纹胶弄到球头的配合面里，否则螺纹胶固化后会把球头粘死，和硬连接没有区别，起不到补偿角度的作用。

　　从建模逻辑来说，做这类零件的三维模型时，首先要确定球头的配合公差，球头和容纳腔的配合要选间隙配合，保证转动灵活的同时不能有过大的旷量，旷量过大会导致气弹簧支撑时出现异响、结构晃动的问题。外螺纹和内螺纹的建模要符合标准螺纹的基本尺寸，不要随意修改螺纹大径小径，否则加工出来的零件会出现和标准件无法适配的问题。六角螺母的尺寸要符合标准M8六角螺母的对边、厚度尺寸，方便现场用标准扳手装配。另外要注意内螺纹套筒的端面和球头中心的位置度，这个位置度如果偏差过大，装配后气弹簧的活塞杆会和端接件不同轴，同样会带来径向力的问题。

　　在做整套气弹簧支撑结构的校核时，还要考虑端接件本身的强度，M8规格的端接件通常额定静载荷在5kN左右，完全能覆盖常规小型气弹簧的受力需求，但如果是用在有冲击载荷的场景，比如设备门快速开合的工况，需要额外校核球头颈部的剪切强度，避免频繁冲击导致球头从颈部断裂。很多设计人员在做结构的时候只校核气弹簧的推力，忽略端接件的强度，实际使用中出现端接件断裂导致门体掉落的安全事故并不少见。
