太阳能供电智能灌溉流量控制阀

　　这套结构方案面向大田滴灌、温室喷灌、果园分区灌溉以及设施农业水肥一体化管路，核心是把通断执行、流量调节、状态显示和离网供电集成在同一段管道阀件上。现场使用时，阀门两端通过承插式接口接入输水支管，水流沿轴向穿过阀体，内部阀芯根据控制信号改变开度，从而调节单条灌溉支路的供水量。与普通手动闸阀相比，它不需要操作人员逐块田地开关阀门，也减少了长距离敷设控制电缆的工作量，特别适合配电条件不完善、地块分散、灌溉支路较多的农业场景。

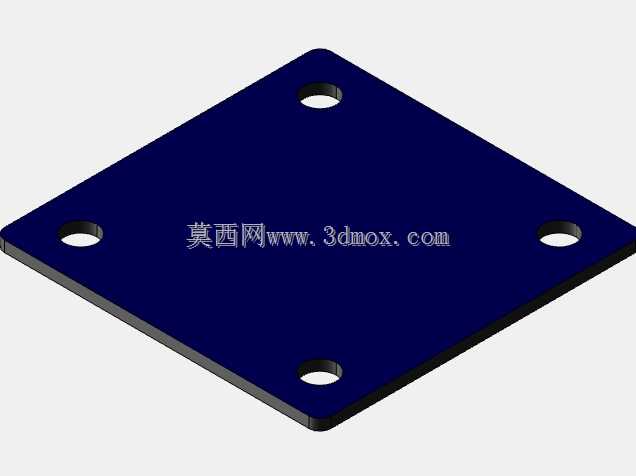

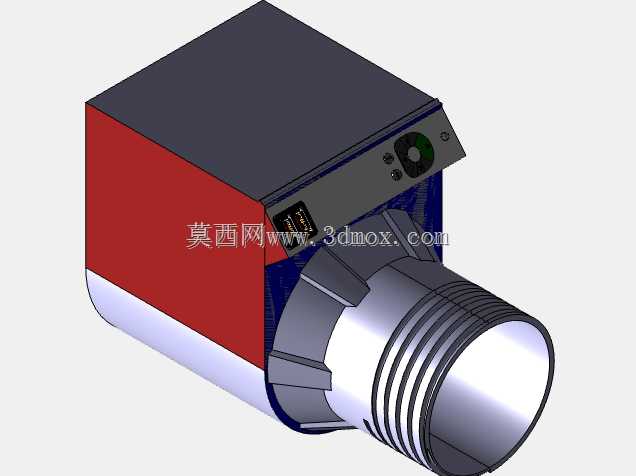

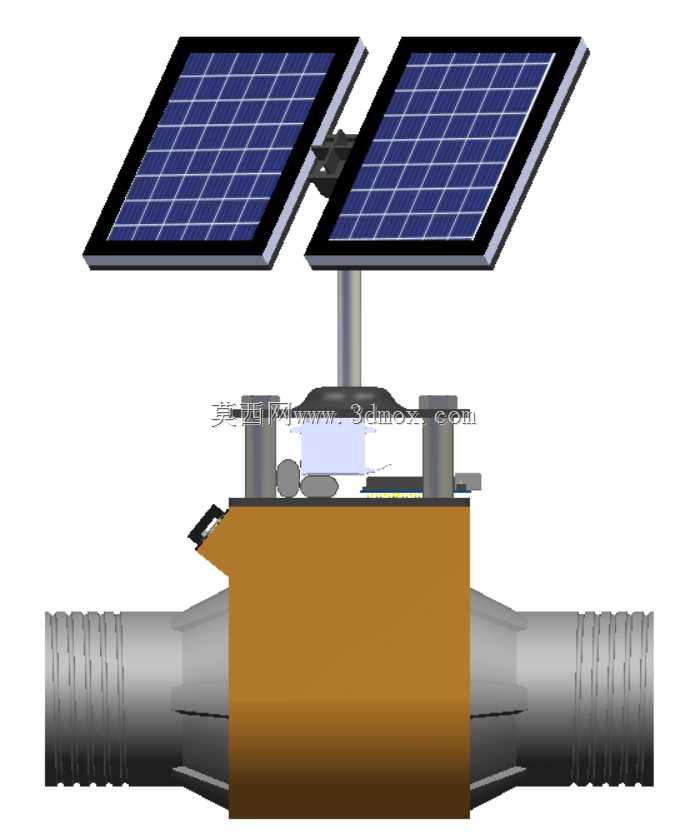

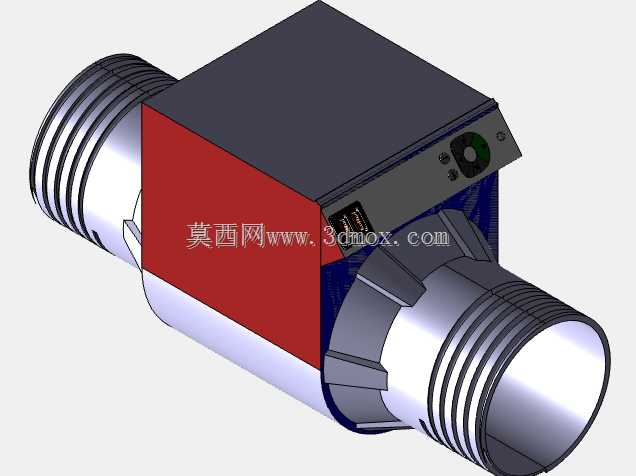

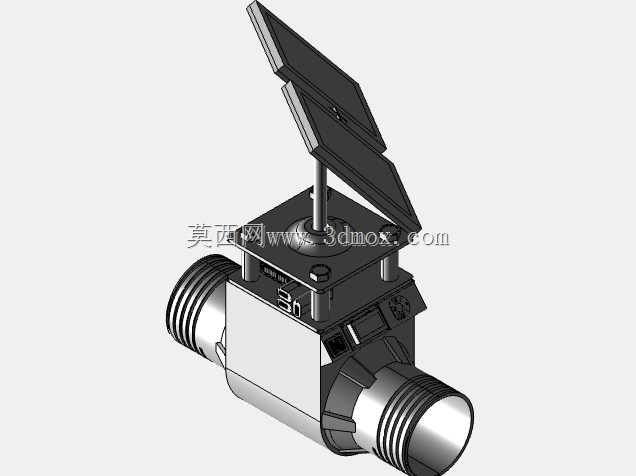

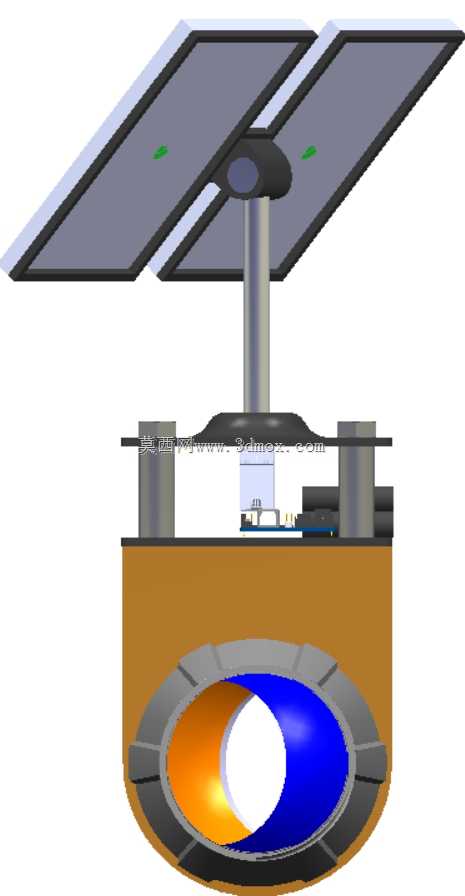

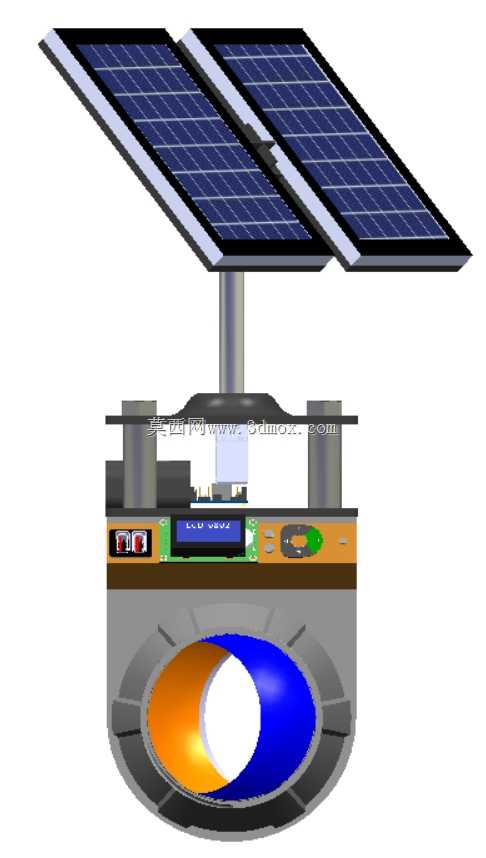

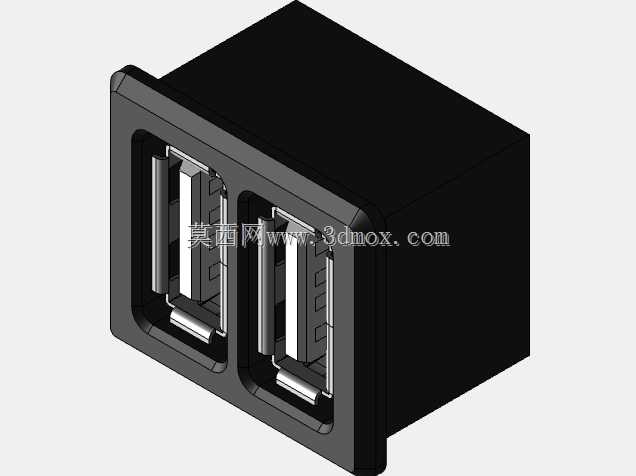

　　从结构布置看，下部为卧式管道阀体，两端采用带环向加强纹路的承插连接段，便于与PE管、PVC管或软质输水管配合。阀体中段采用近似矩形的壳体，内部容纳驱动机构、控制电路板、接线与传感元件；外壳上方设置蓝色承载板，用于固定立柱、控制盒和太阳能支架。阀体侧面布置显示屏、操作按键、状态指示和手动接口，调试人员站在管路旁即可读取开度、电量或运行状态。该布置把过水通道与电气控制部分分层隔离，既保证水流路径短、阻力小，也让电子元件远离管内积水和泥土飞溅区域。

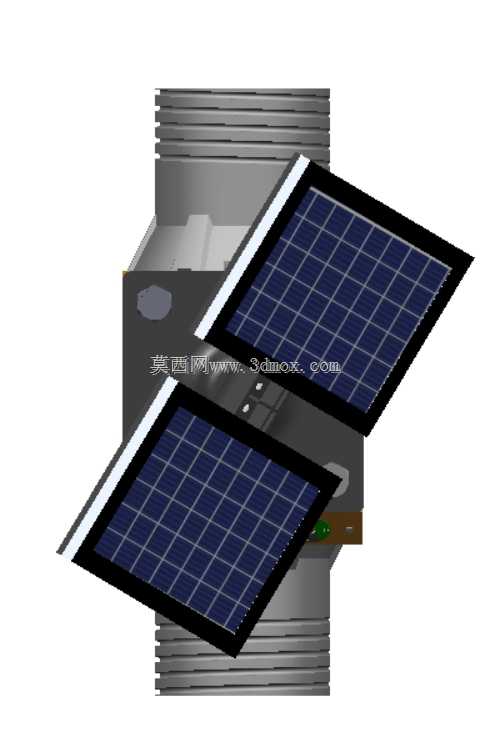

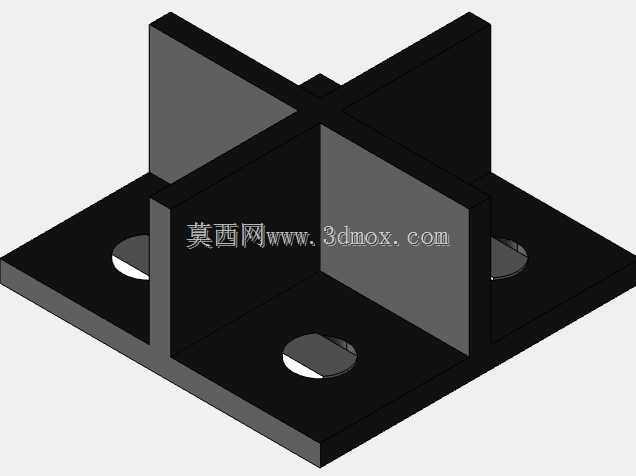

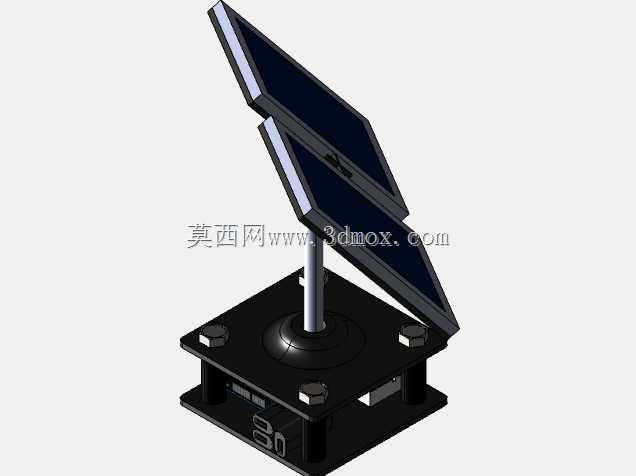

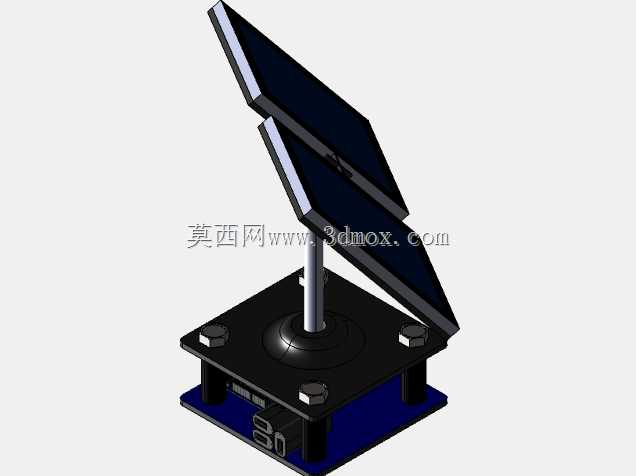

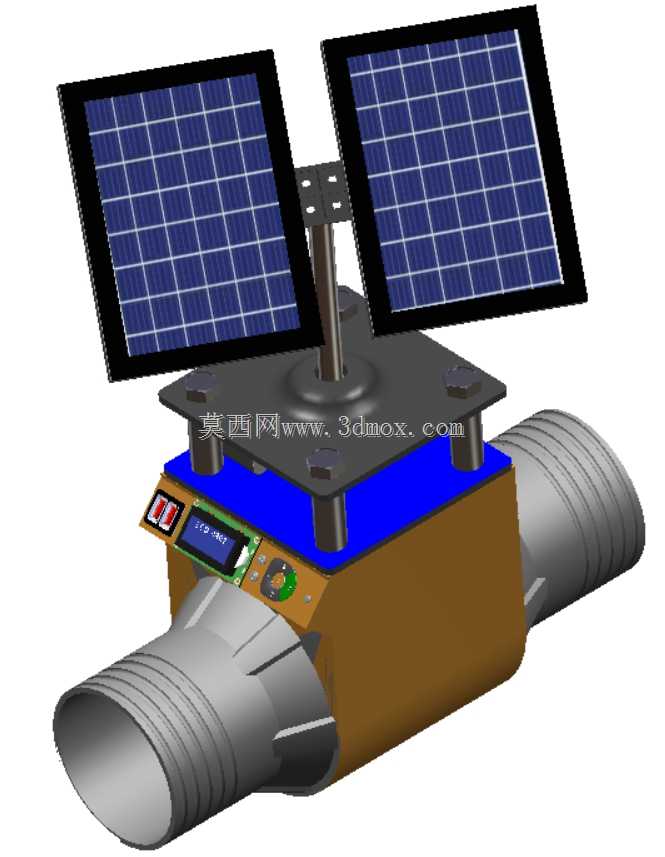

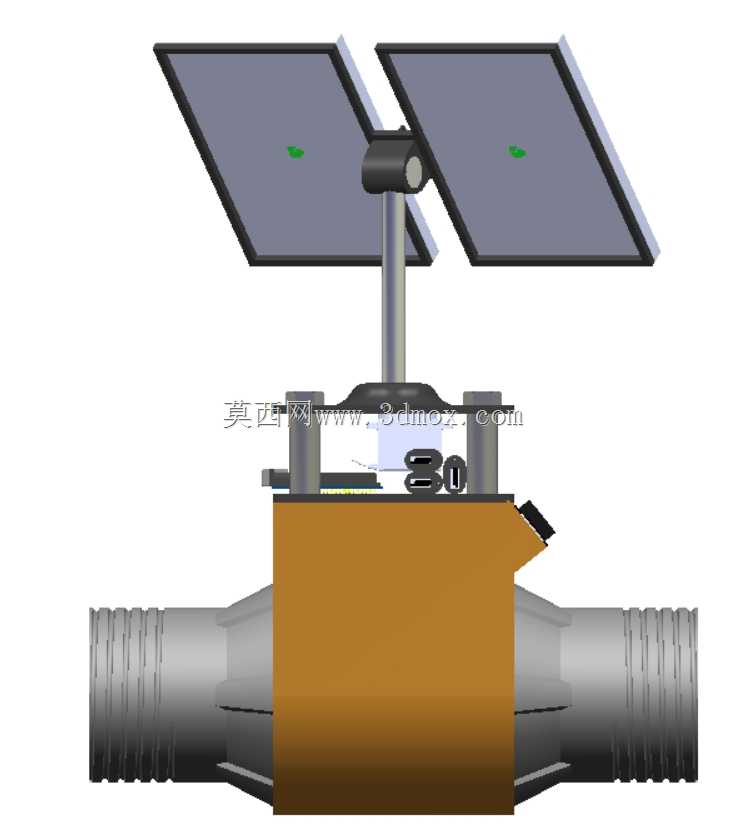

　　上部供电系统由两块太阳能板组成，板件通过独立支架安装在阀体上方，呈倾斜展开姿态。双板布局不是简单堆料，而是为了在早晨和下午获得更稳定的受光角度，降低单块板朝向偏差带来的发电波动。支架中间设置竖向立柱和转接板，板件高度高于阀体和作物初期冠层，可减少杂草、藤蔓和泥沙对光伏面的遮挡。太阳能板产生的电能经控制电路管理后存储或直接供给阀门执行机构，使设备能够在无外接电源的田间长期值守。对于季节性灌溉区域，这种离网方式可以显著减少布线、穿管和后期维护成本。

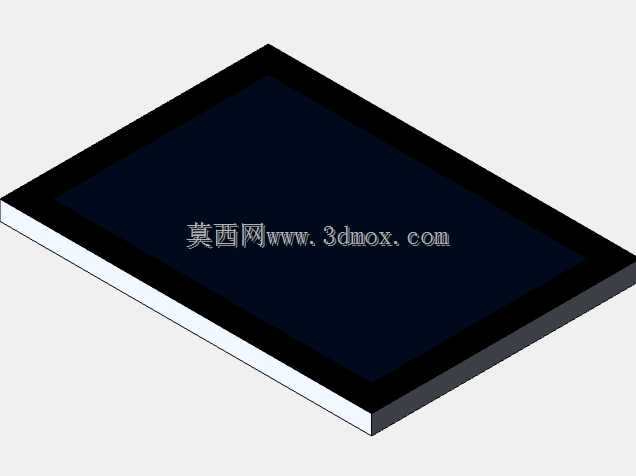

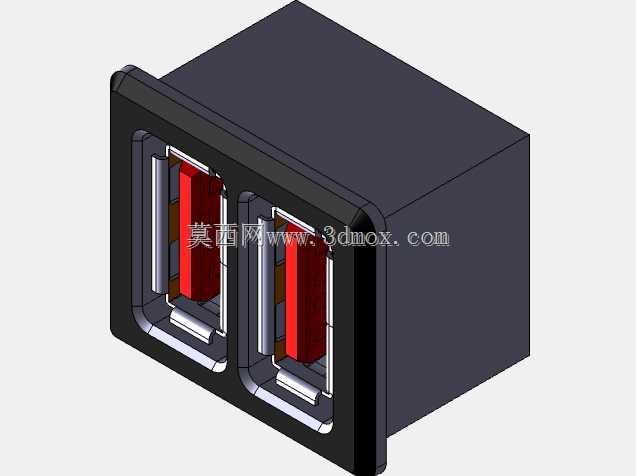

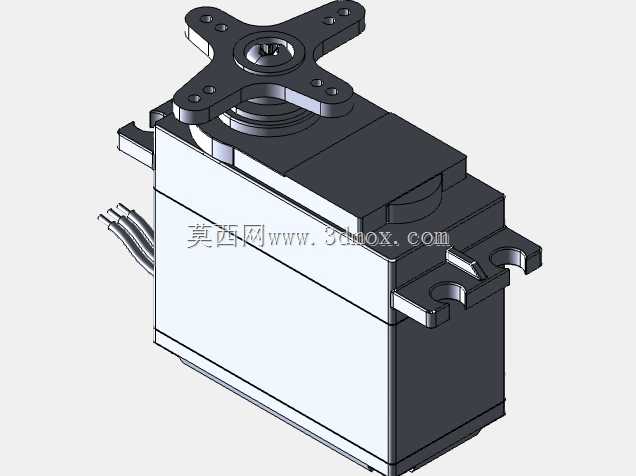

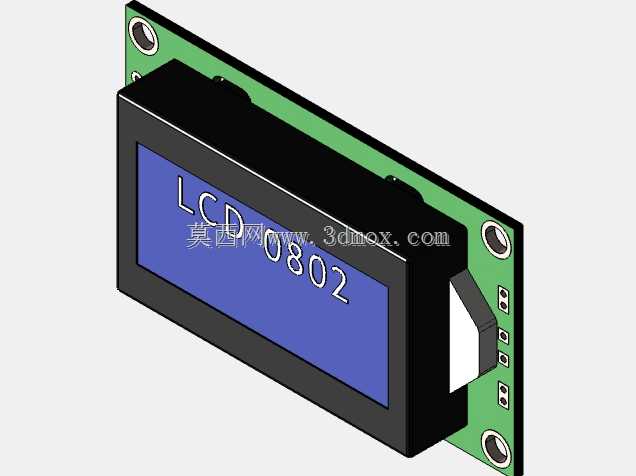

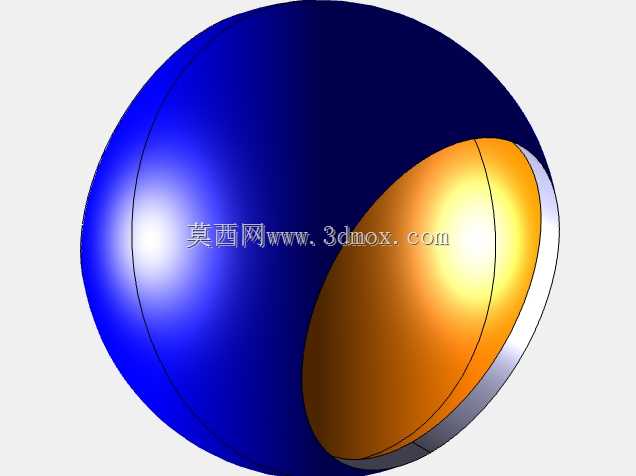

　　功能设计上，该阀兼顾自动控制与现场干预。控制盒正面的小型显示屏可用于显示关键运行参数，旁边的按键和旋钮支持本地设定，检修时也可通过手动结构确认阀芯动作。阀门执行机构位于阀体与上部承载板之间，输出动作传递到内部阀芯，实现关闭、小流量补水、定量灌溉和全开冲洗等不同工况。若用于水肥一体化系统，阀体可配合支路压力和流量需求进行开度调节，避免远端支管水量不足或近端管路冲刷过强。阀芯与流道的同轴布置有利于降低启闭过程中的偏载，管道两端的扩口形态也方便现场快速插接。

　　建模时需要重点控制几个安装边界。首先是管道中心线高度，阀体下部直接落在灌溉管路上，两端承插口的同轴度决定了安装后是否产生附加弯矩；其次是上部光伏板的展开宽度，双板向两侧伸出后，在密植作物或窄行距田间要预留检修空间，避免板件与枝条、棚架干涉；再次是立柱高度，既要保证光伏板远离阀体表面的积水和尘土，又不能让整机重心过高，防止管道充水振动或大风条件下出现摇晃。阀体侧面的显示与操作区应朝向田间步道，便于人员不用跨越管路即可查看和操作。

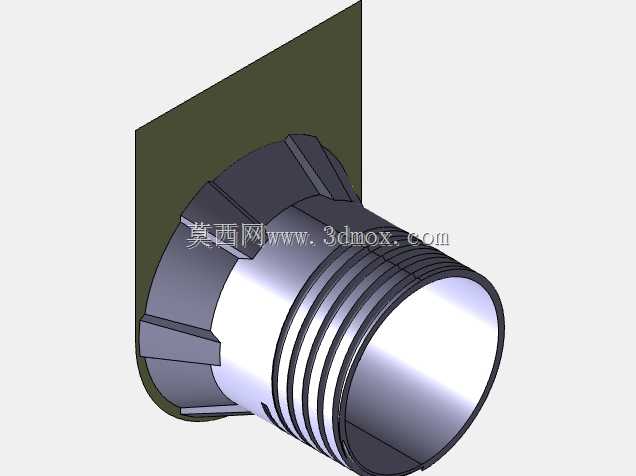

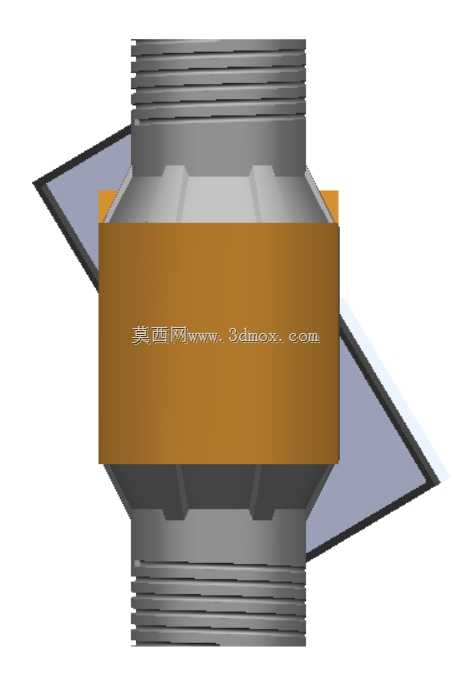

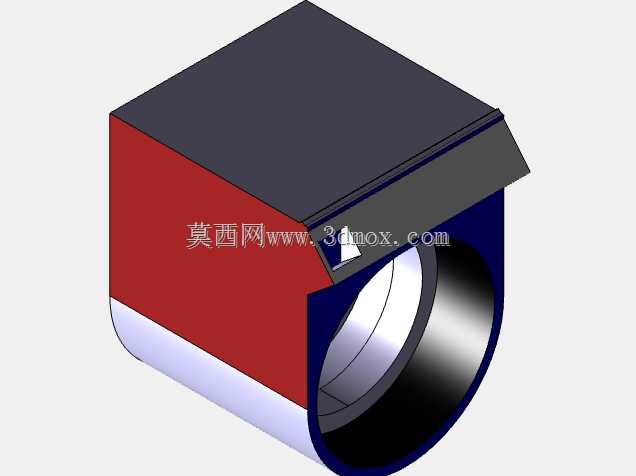

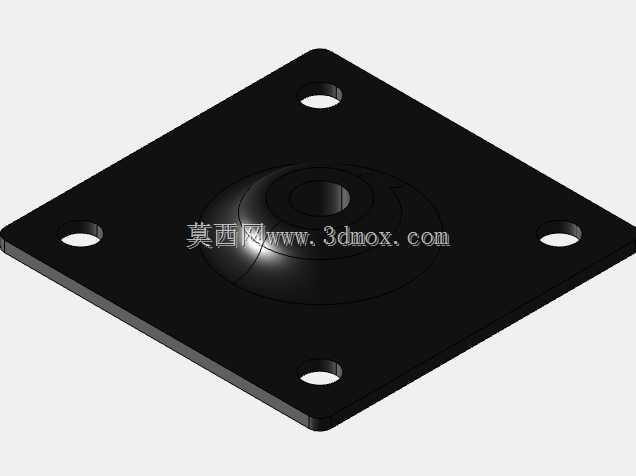

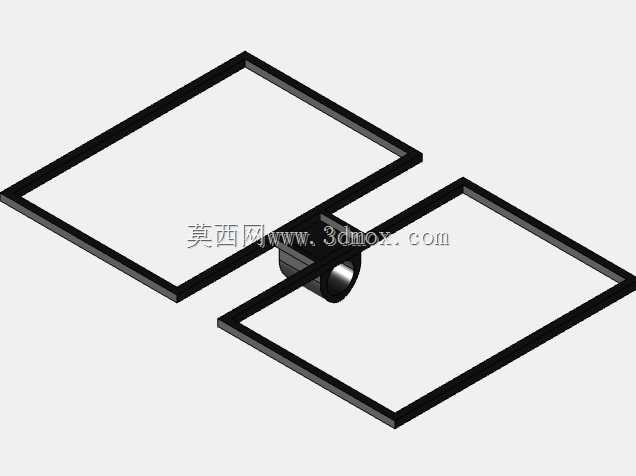

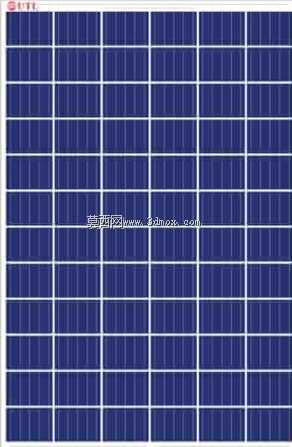

　　结构细节上，承插段外表面的环形纹路可增强软管连接时的摩擦和密封，矩形阀体与圆筒流道之间通过过渡曲面连接，减少应力集中。上方承载板使用立柱支撑，形成电气腔与光伏支架之间的稳定框架；太阳能板边框为黑色，板面由规则电池片阵列组成，三维结构中需要保留边框厚度、支架铰接面和紧固件位置。控制盒区域的屏幕、按钮、旋钮和接口按照实际操作顺序排布，屏幕靠近观察位置，手动控件放在便于伸手操作的一侧。

　　在工程应用中，这类阀门通常不是单独存在，而是分布在多个灌溉支路中。每个支路根据土壤湿度、作物种类、轮灌计划或水肥配方执行不同开度，太阳能供电使节点具备独立运行能力。设计时还要考虑田间泥水污染、昼夜温差、灌溉水冲击和紫外线照射，因此外露支架应具备防腐层，电气盒需要保留密封和排水考虑，光伏板倾角则应结合当地纬度与安装方向调整。整体方案把管道阀门、执行控制、离网发电和人机交互压缩到紧凑单元内，适合作为智慧农业灌溉系统中的末端流量控制节点。
