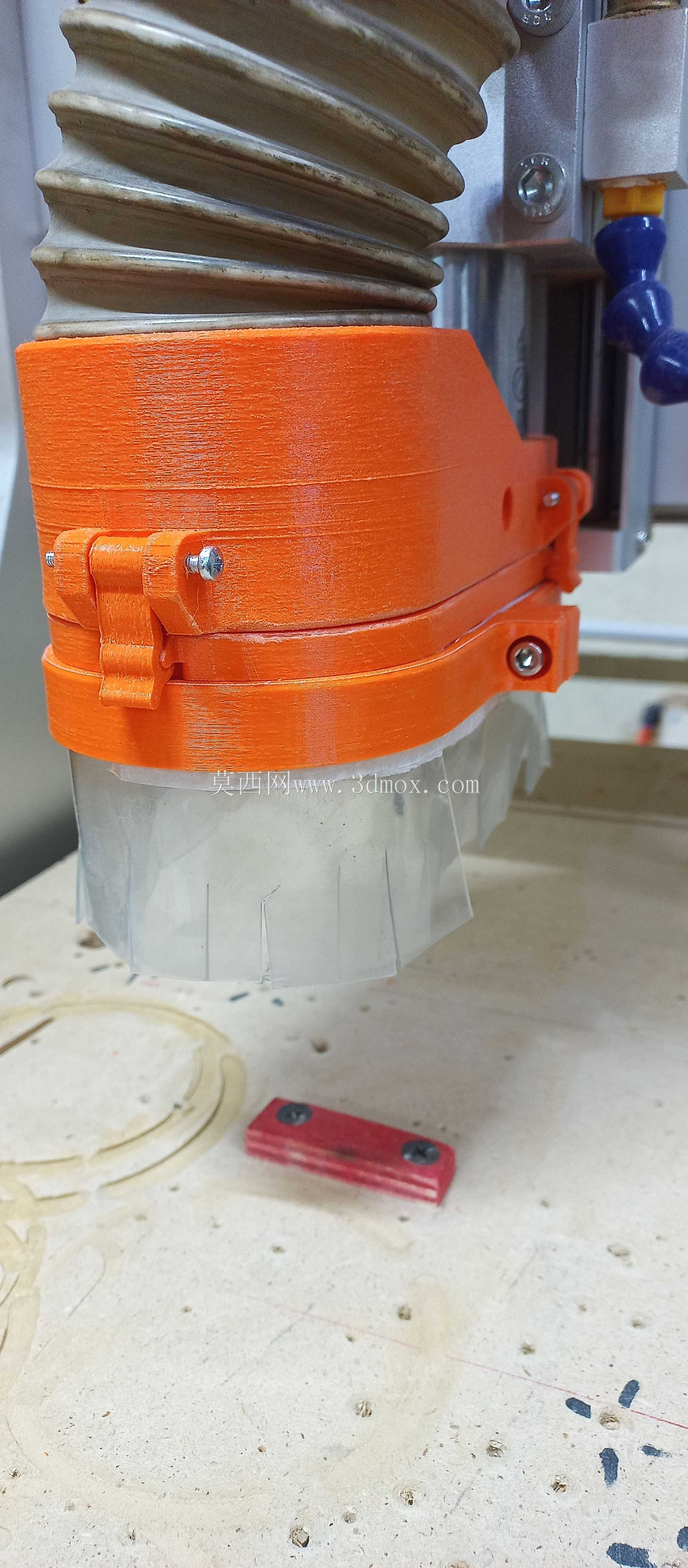

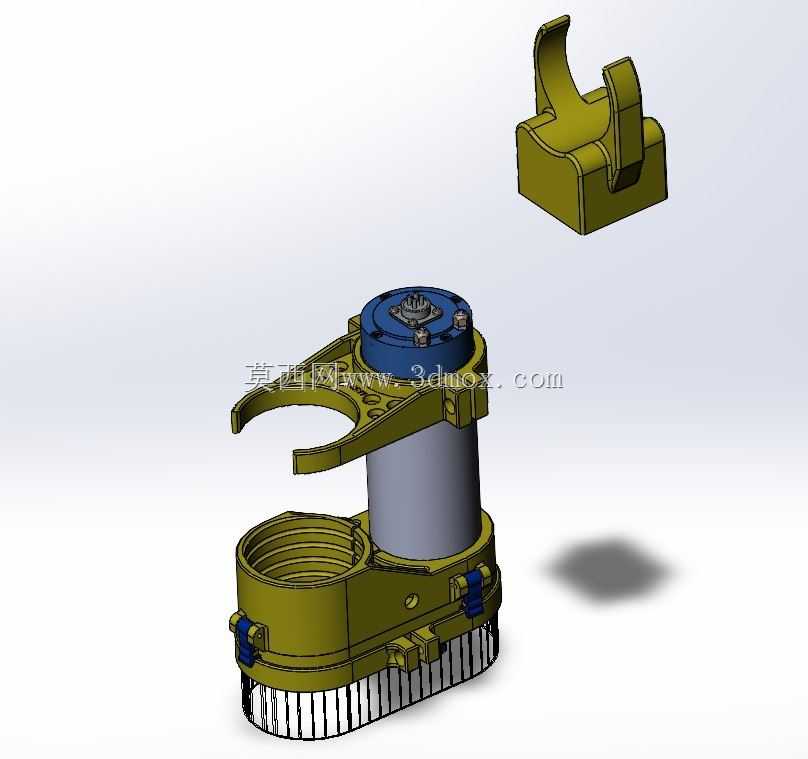

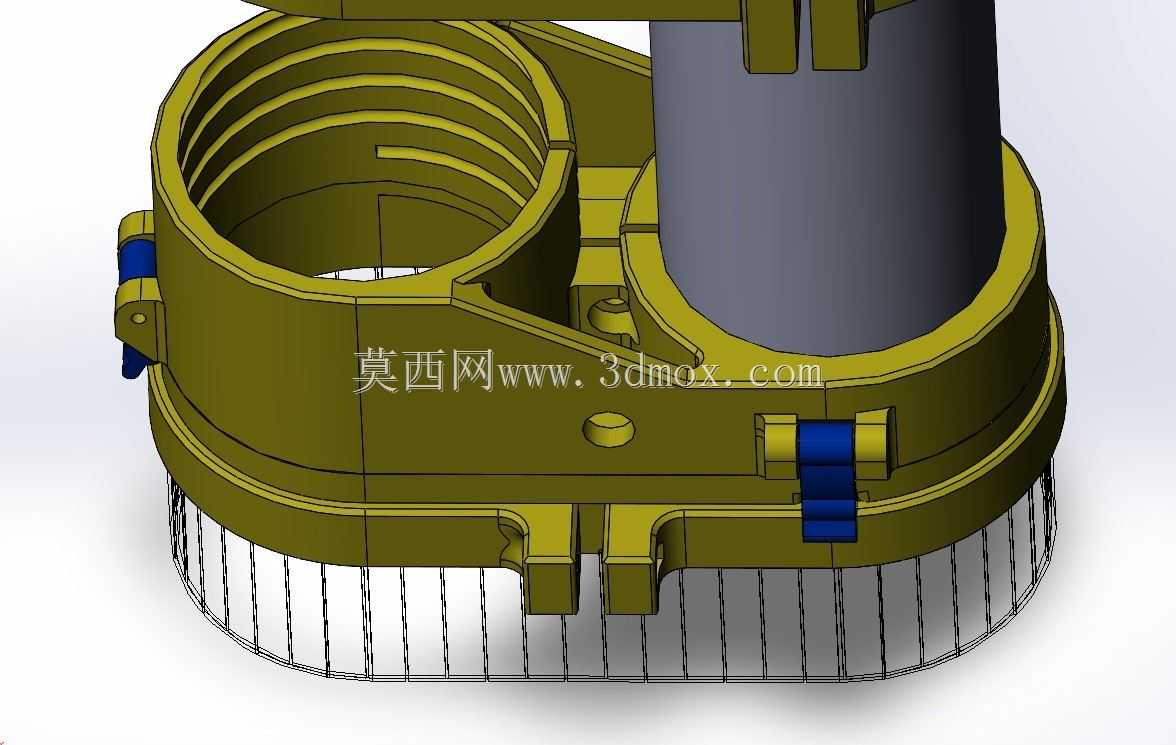

这套防护结构主要面向小型加工主轴、雕刻主轴以及带外置吸尘或冷却软管的旋转设备,核心作用是把主轴端部与软管衔接区域包裹起来,阻挡木屑、塑料碎屑、粉尘和少量切削液进入配合缝隙。现场使用中,木工开料、桌面数控雕刻、轻型铣削工位最容易在主轴周围堆积细屑,碎屑一旦进入锁紧螺母、轴承座附近或软管接头,会造成转动阻力增大、拆装困难,长期还会磨损密封面。该护套采用上下环抱式布局,下半部分套在主轴下端外圈,上半部分通过卡扣与抱箍结构压住软管或集尘通道,侧面留出紧固件安装位,不需要大面积拆解主轴即可完成装拆。

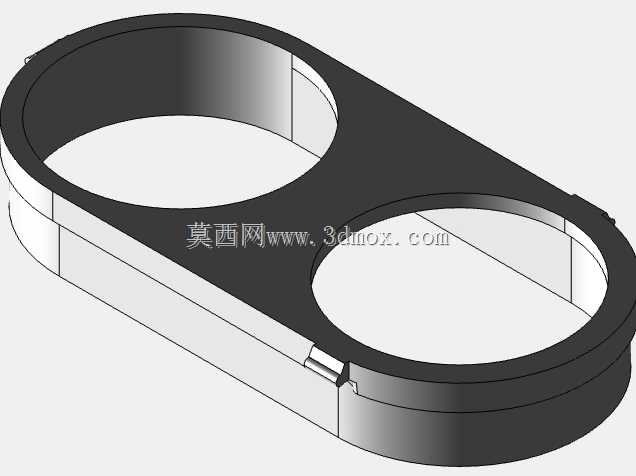

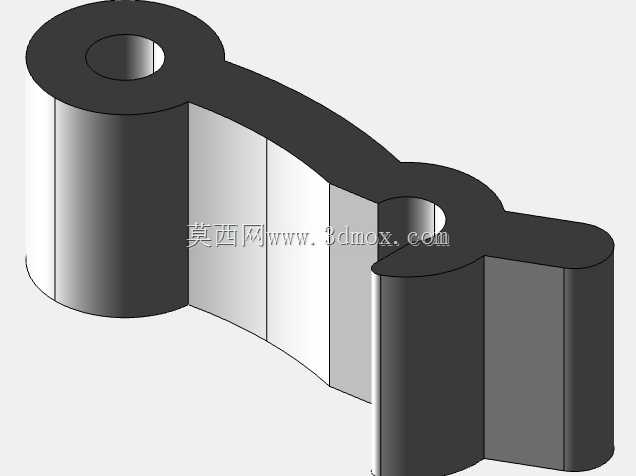

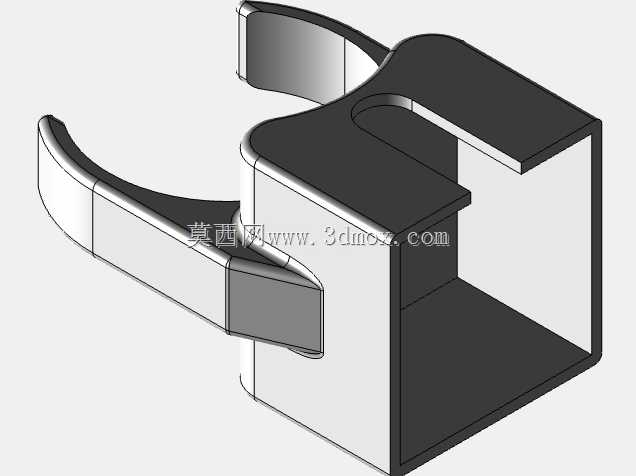

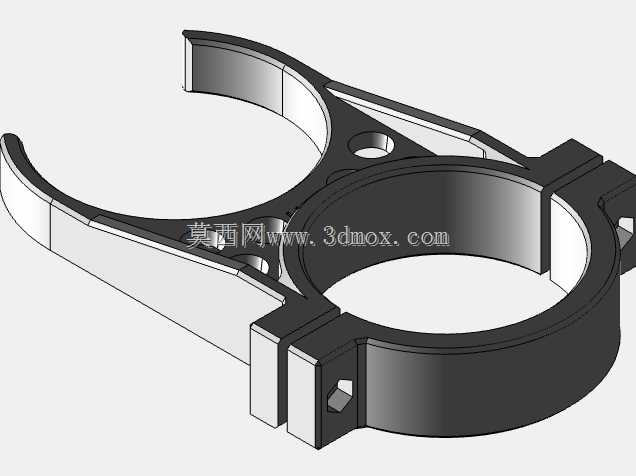

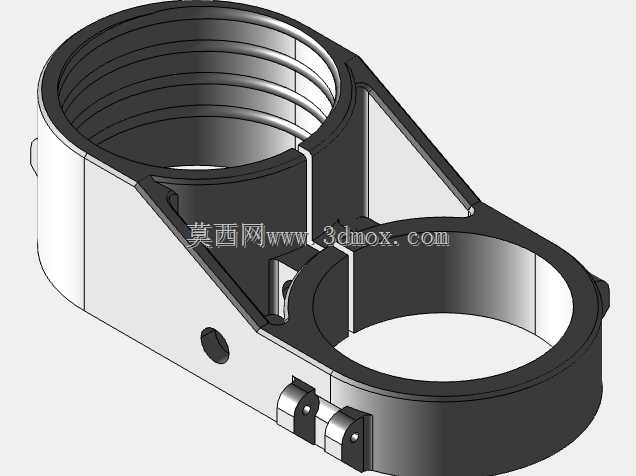

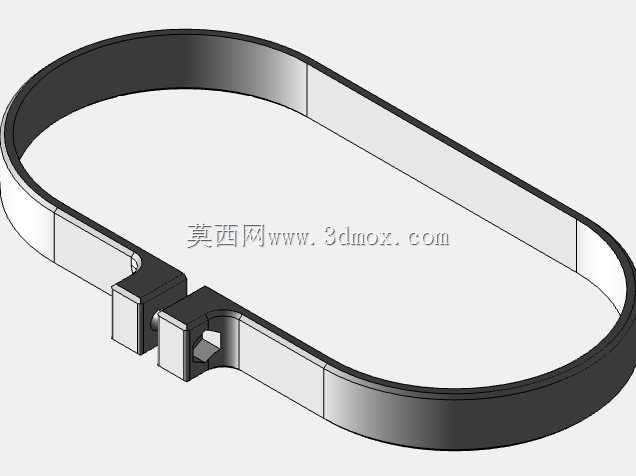

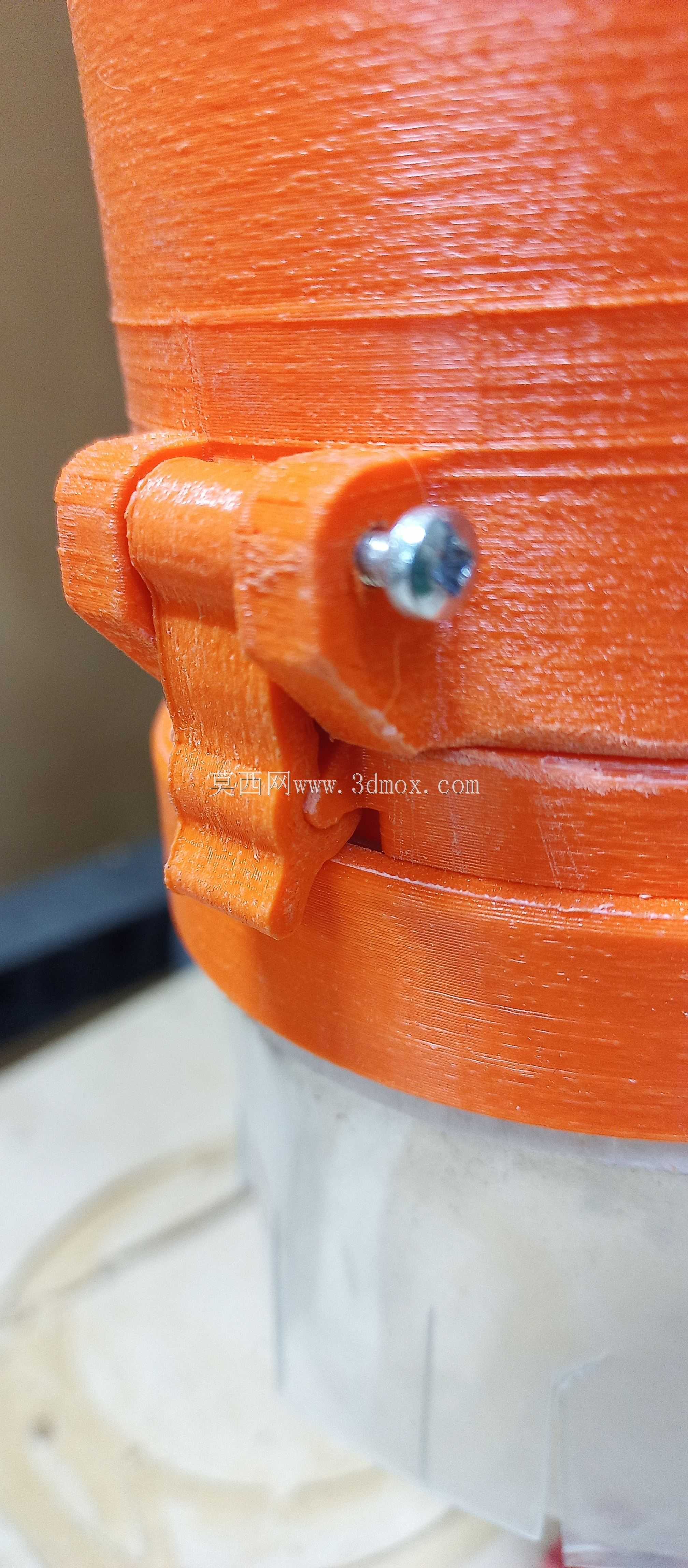

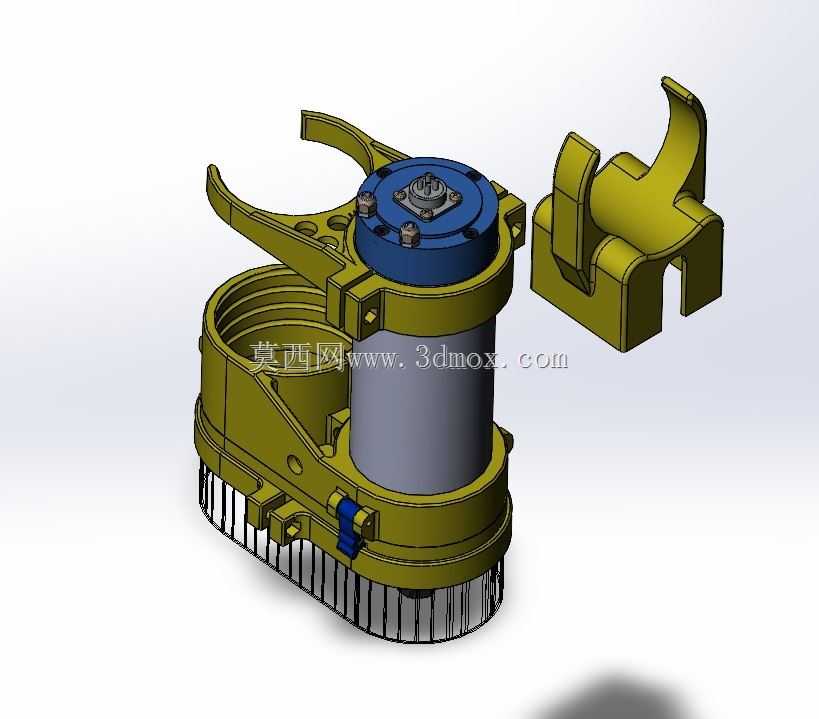

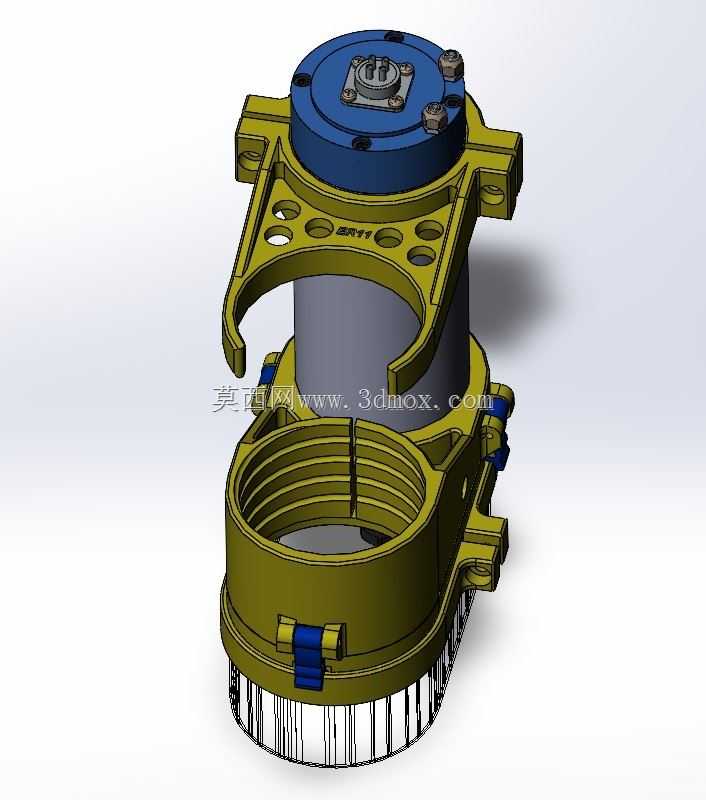

结构设计上,护套没有采用复杂金属钣金方案,而是按小批量自制和快速替换思路拆成几个可打印壳体。下部壳体内壁设置多圈环形台阶,用来适配不同外径的主轴套筒,台阶既承担轴向定位,也能增加接触面积,避免护套随软管拖拽时转动。上部卡扣做成开口抱夹形式,夹紧区域对应软管外壁,卡扣根部保留弹性变形空间,装配时可直接掰开套入,再用螺栓收紧。侧面预留的螺栓孔贯穿双耳,锁紧后能把上下壳体、主轴外圈和软管接头压成一个整体,防止设备高速振动时松脱。

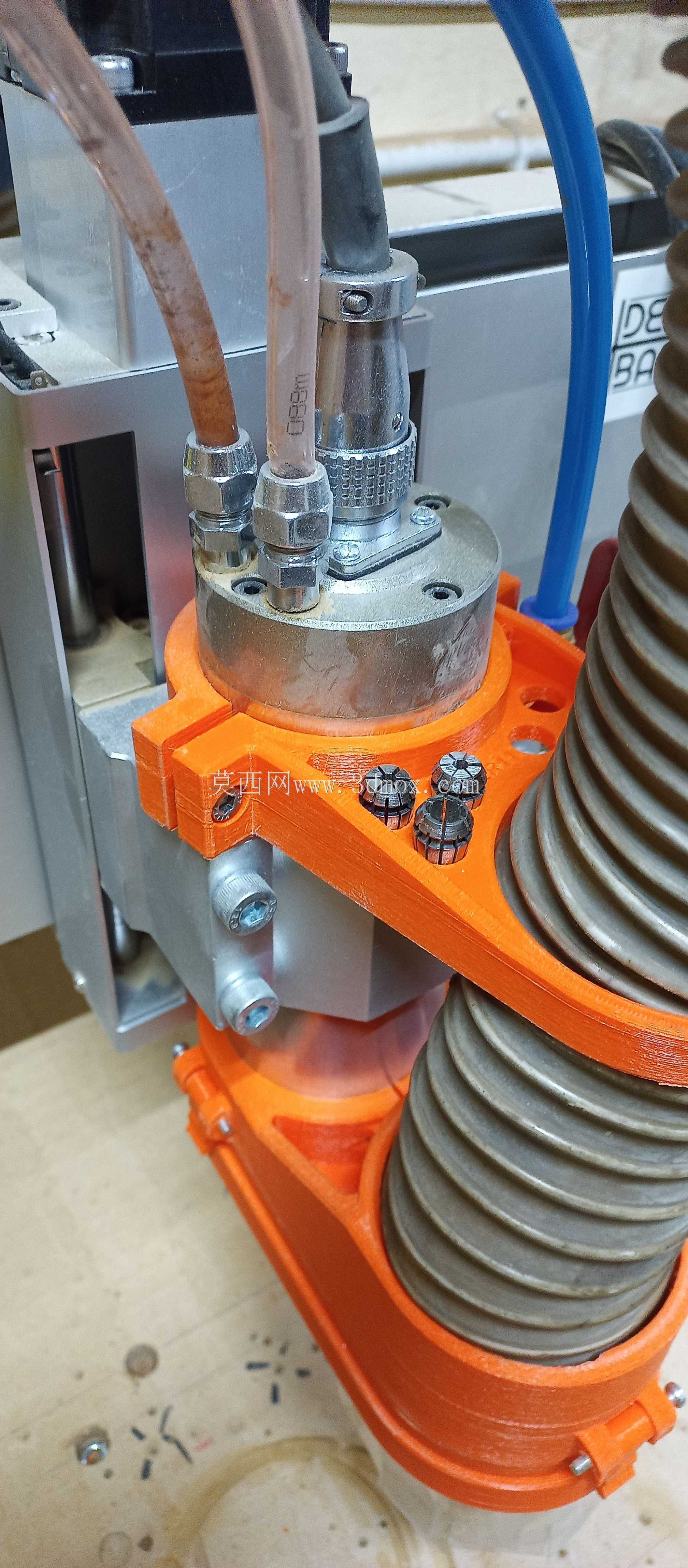

从安装边界看,该方案围绕d65主轴和接近d60的软管尺寸展开,护套内径需要包住主轴下端轮廓,外部增加壁厚、加强筋和螺栓座后,径向占用空间明显大于裸主轴,因此在Z轴行程较低、主轴靠近夹具或工作台时,必须核对护套最大外径与工件、压板、集尘罩之间的安全间隙。轴向方向上,护套下端不能碰到刀具螺母、夹头或换刀空间,上端也不能干涉软管弯折半径;若软管需要随主轴上下移动,护套出口处应保留圆滑过渡,避免软管在反复弯曲时形成死折。

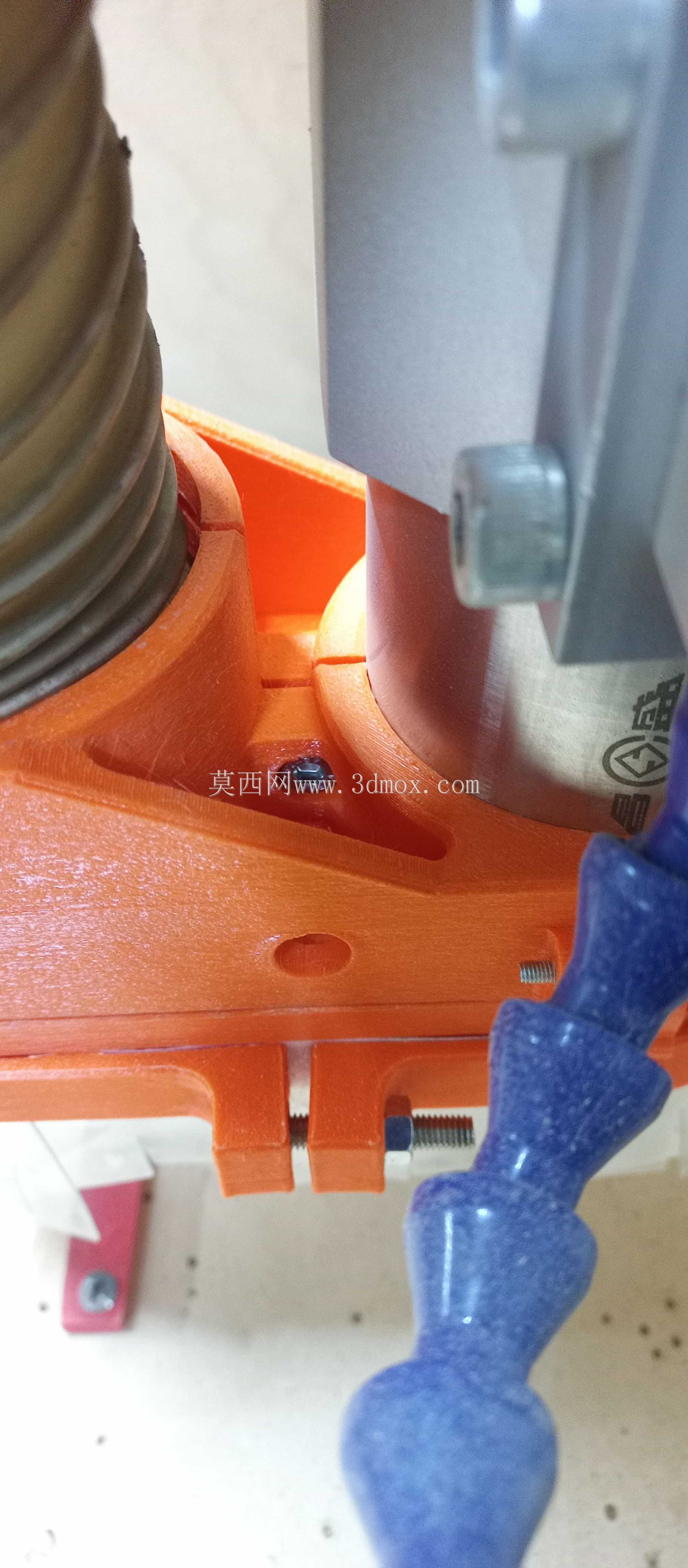

建模时需要重点处理三类配合:第一是主轴外圈与护套内壁的配合,不宜按完全贴死处理,应保留轻微间隙,方便加工误差和打印变形后的装配;第二是卡扣闭合面的接触关系,螺栓锁紧后双耳之间可保留少量缝隙,以便夹紧力真正作用在软管上;第三是紧固件与孔位的关系,螺栓穿过位置要考虑扳手空间,不能让螺母座与主轴外壁干涉。壳体外侧的加强筋沿螺栓受力方向布置,既能降低薄壁件开裂概率,也能控制打印材料消耗。

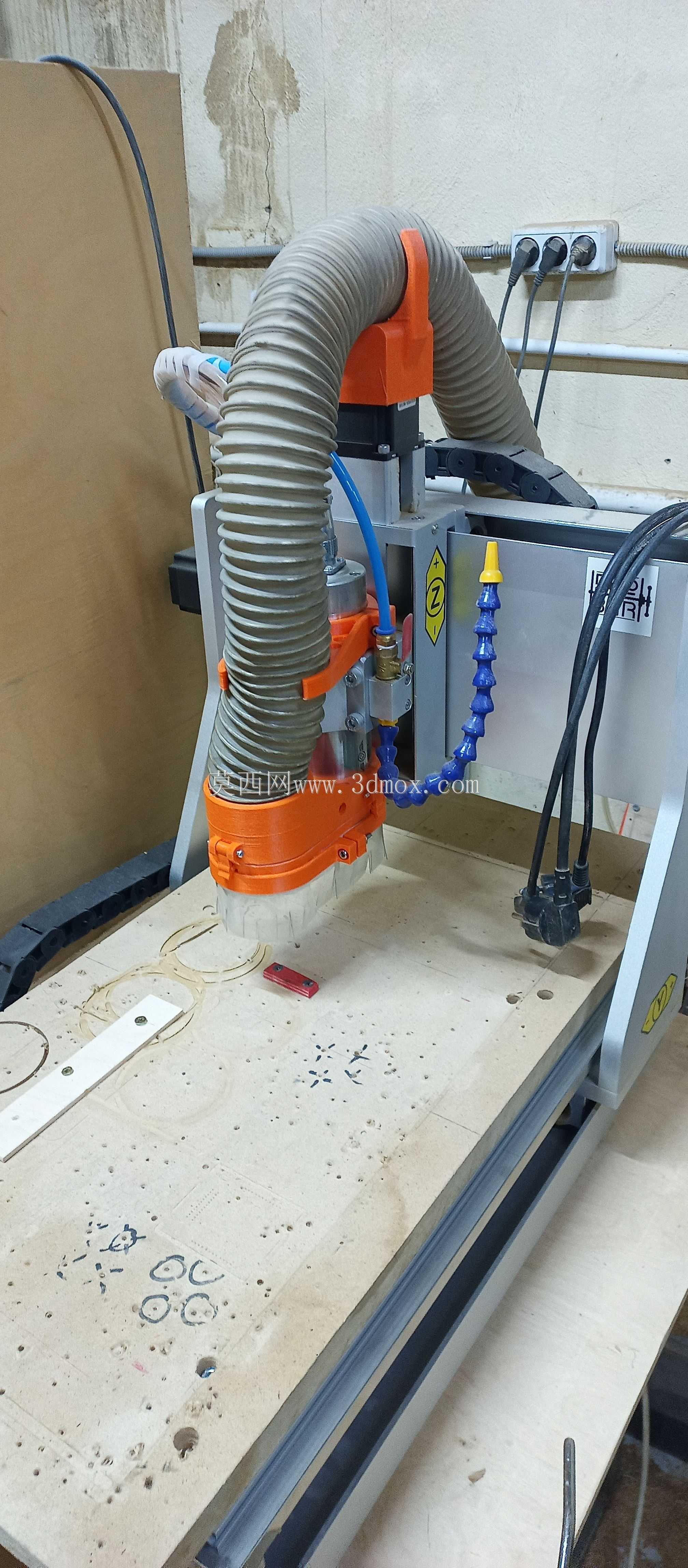

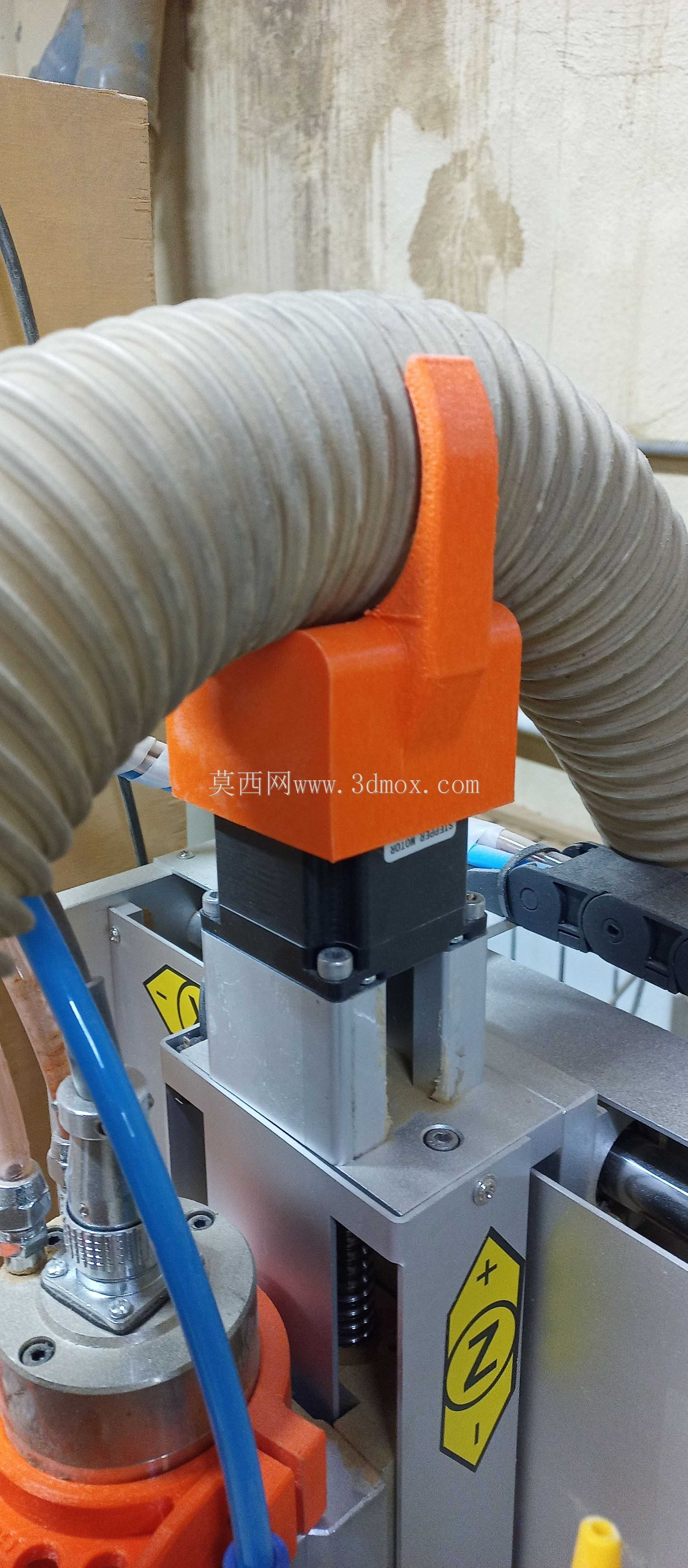

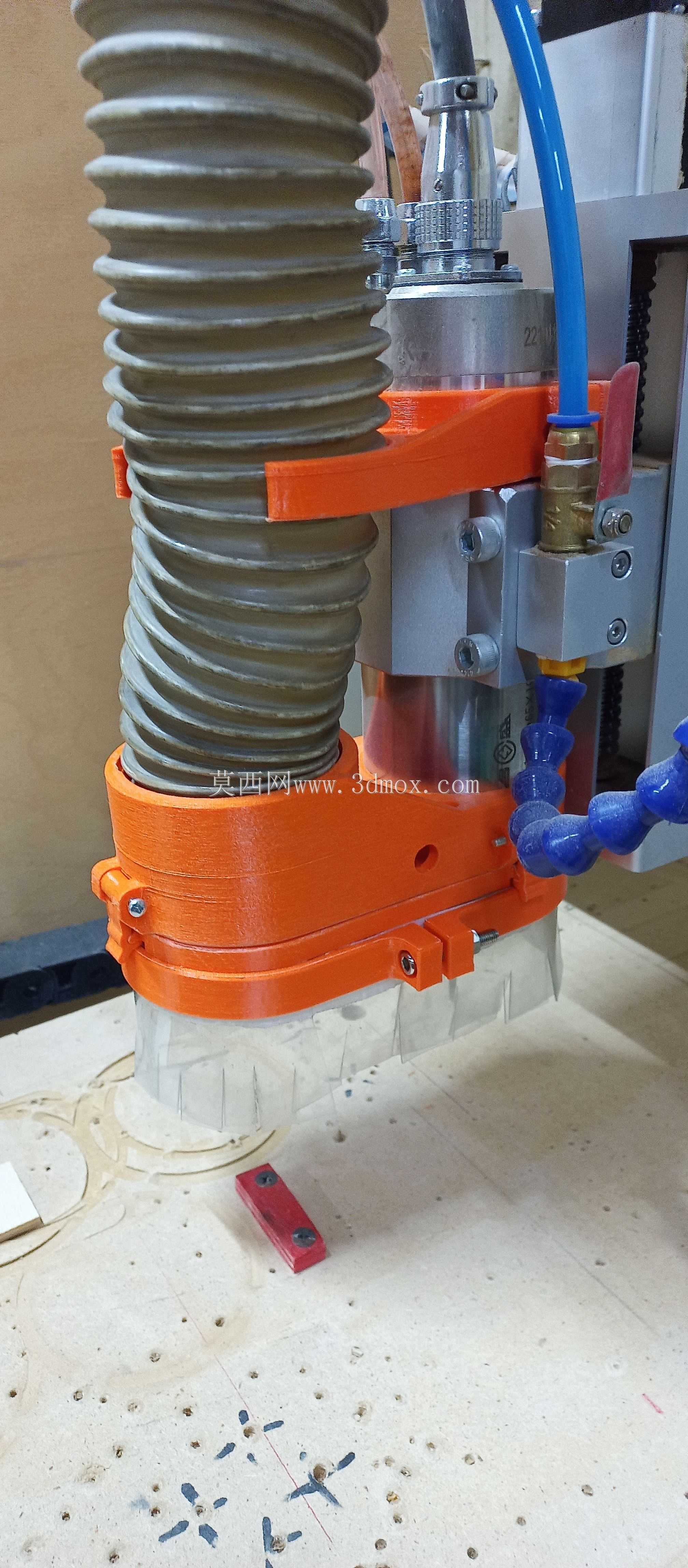

实际功能上,该护套并不承担主轴承载或传动任务,属于外围防护与管路定位件,因此结构优先级是装拆便利、耐碎屑、易观察和低成本更换。护套把软管入口固定在主轴附近后,吸尘气流可以更接近切削区域,软管也不会在加工中摆动刮擦工件。对于经常更换刀具的设备,护套前侧开口和分体结构能减少维护动作;对于粉尘较粗的木材、泡沫、亚克力加工场景,护套表面应尽量减少水平积屑面,边缘做出斜度,使碎屑能够自然滑落。
若用于金属切削或存在油性切削液的环境,需要重新评估材料与密封方式,普通打印件在长期受热和油液浸泡下可能变形。木工和轻型雕刻工况下,该结构更适合作为快速验证方案:先通过三维模型确认主轴外径、软管外径、螺栓位置和运动间隙,再按实际设备测量值修正内壁台阶与卡扣厚度。打印方向上,抱夹受力壁和螺栓座应避免层纹直接承受拉脱力,必要时增加金属垫片,使锁紧力分散在塑料表面。整体来看,这套结构把防尘、软管固定和快速装配合并在同一组护套中,适合小型数控设备主轴端部的防护改造。
