自动售货机硬币登记物联网终端结构

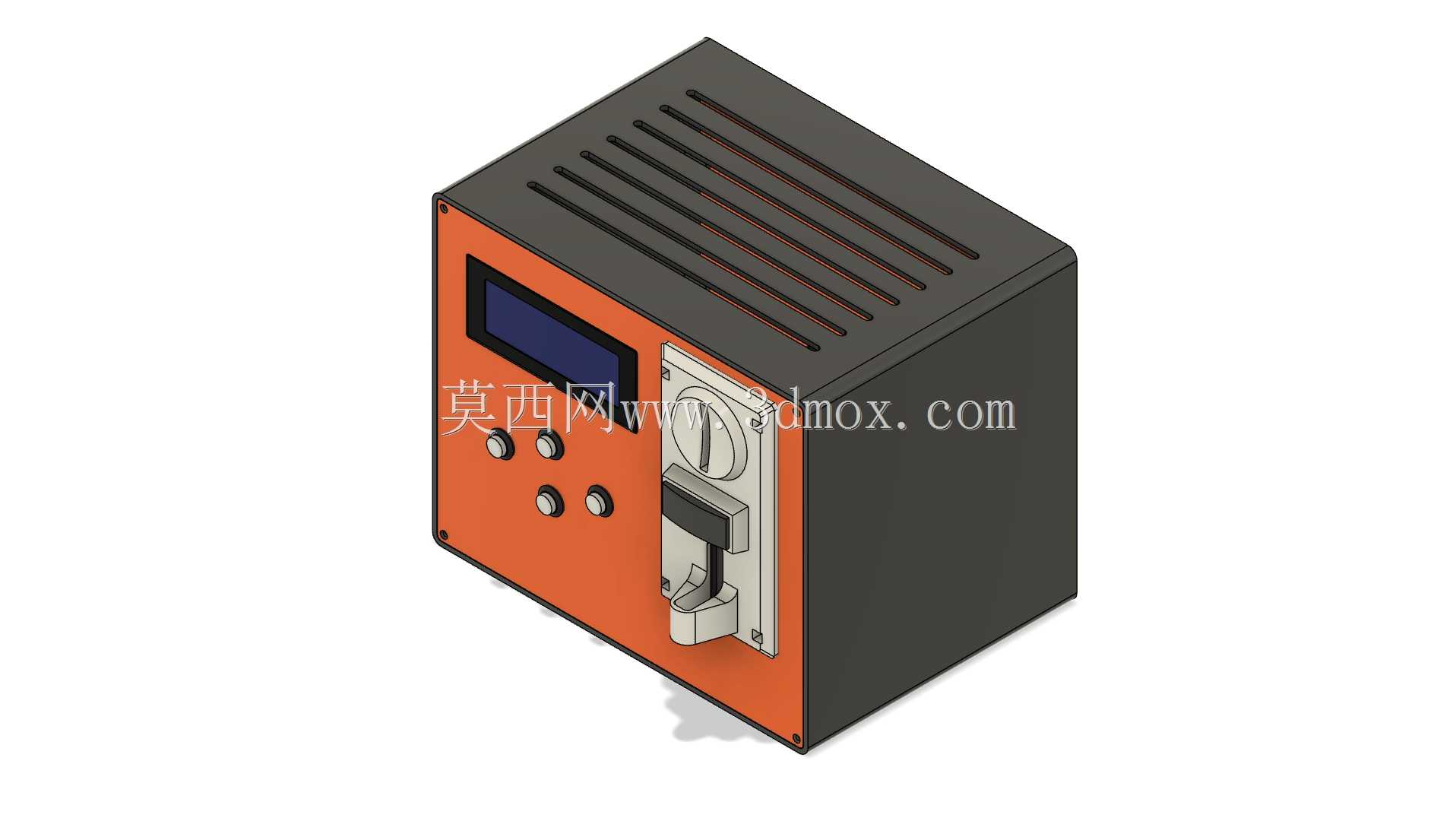

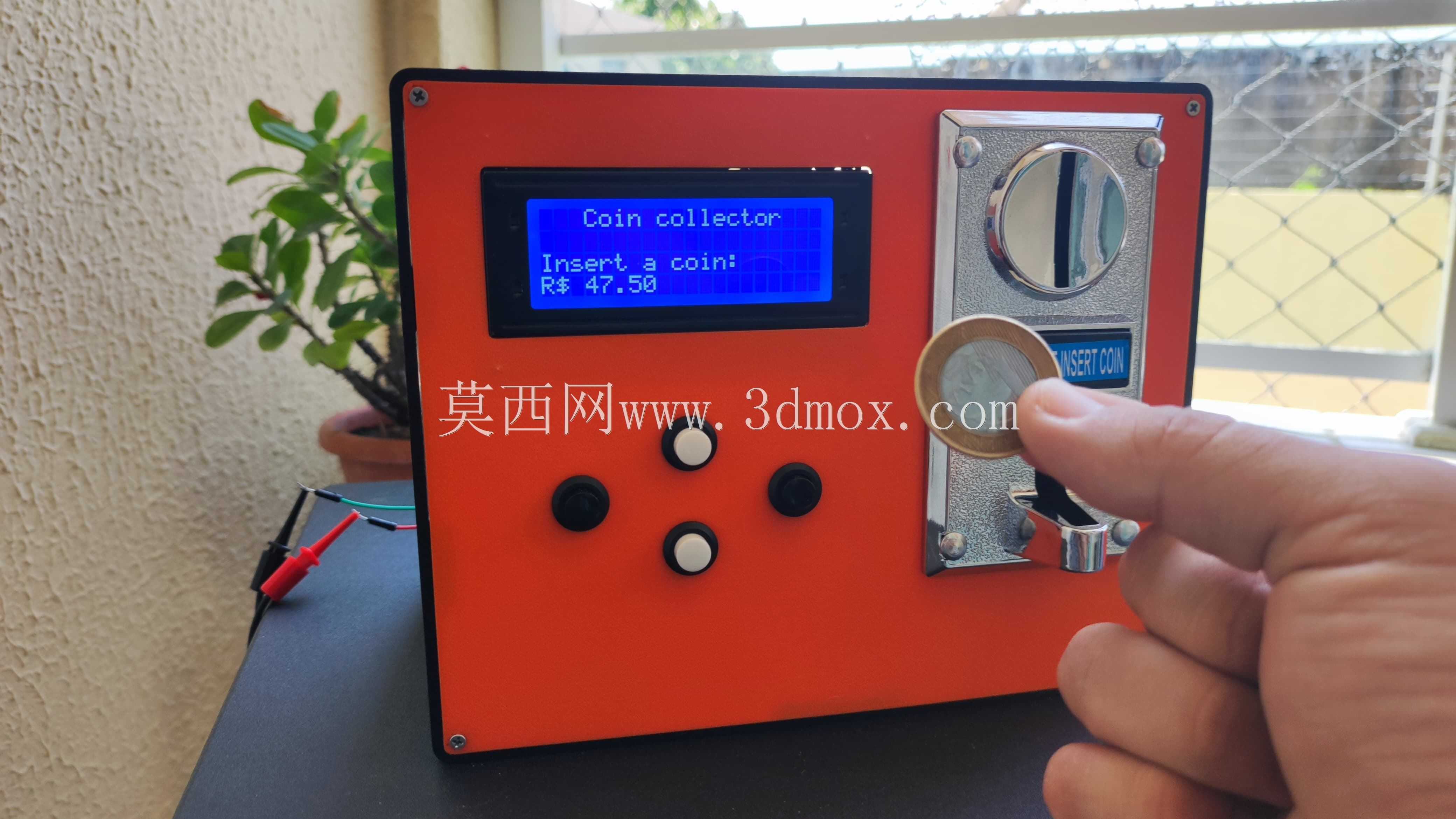

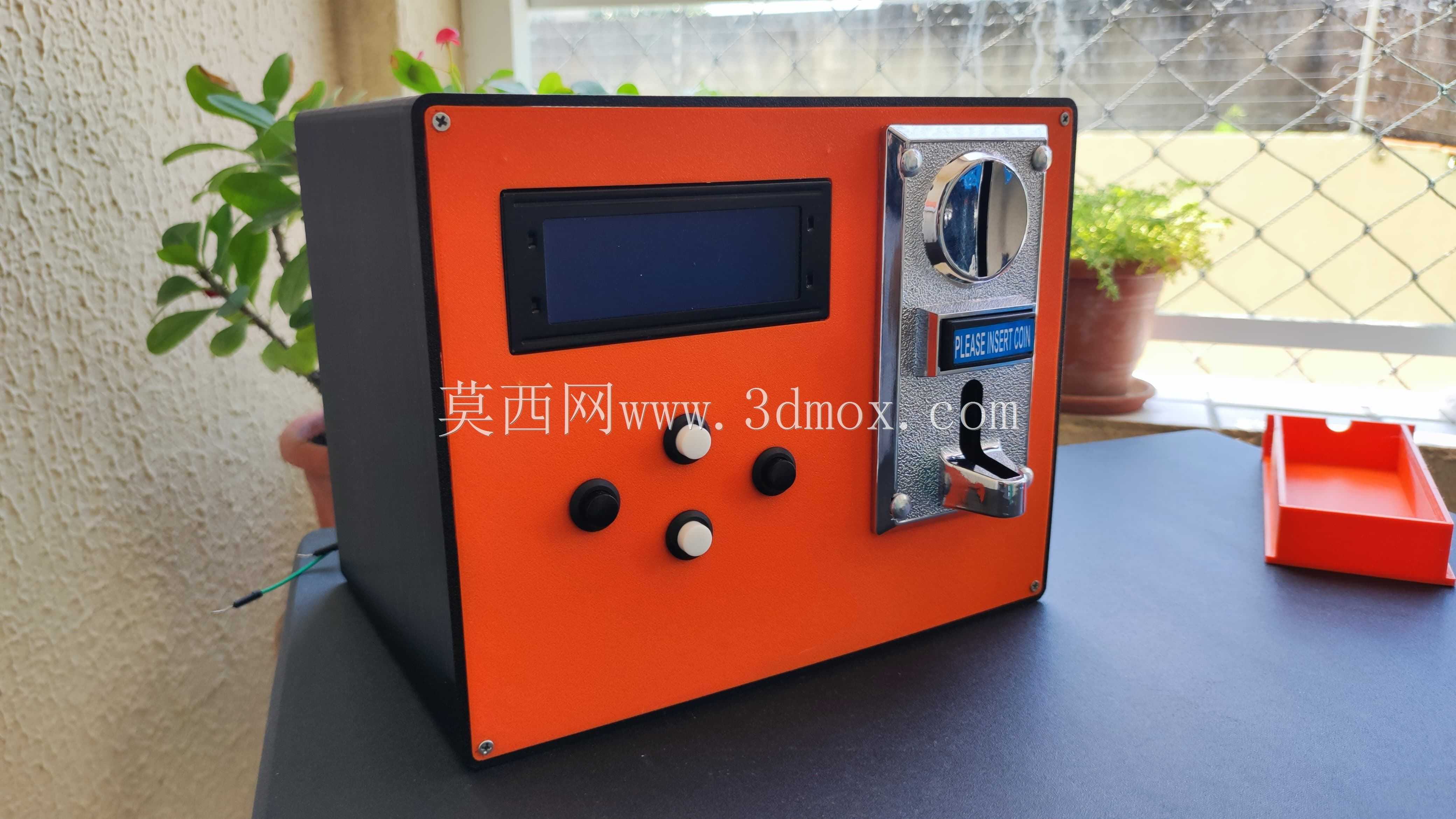

　　该终端面向无人零售、自助服务和小型收费设备的硬币识别与交易记录场景，核心任务是把投币动作、硬币接收状态、本地显示和联网登记整合到一个可独立安装的控制盒内。实际布置时，设备既可作为自动售货机内部的硬币采集模块，也可固定在自助寄存、洗衣、充电、游乐计时等需要硬币支付的柜机面板上。面板朝向操作者，硬币投入口布置在右侧金属投币组件内，液晶屏幕位于左上方，按钮集中在屏幕下方，使用者投币后能够直接看到状态提示，维护人员也可通过按钮完成复位、测试或参数确认。

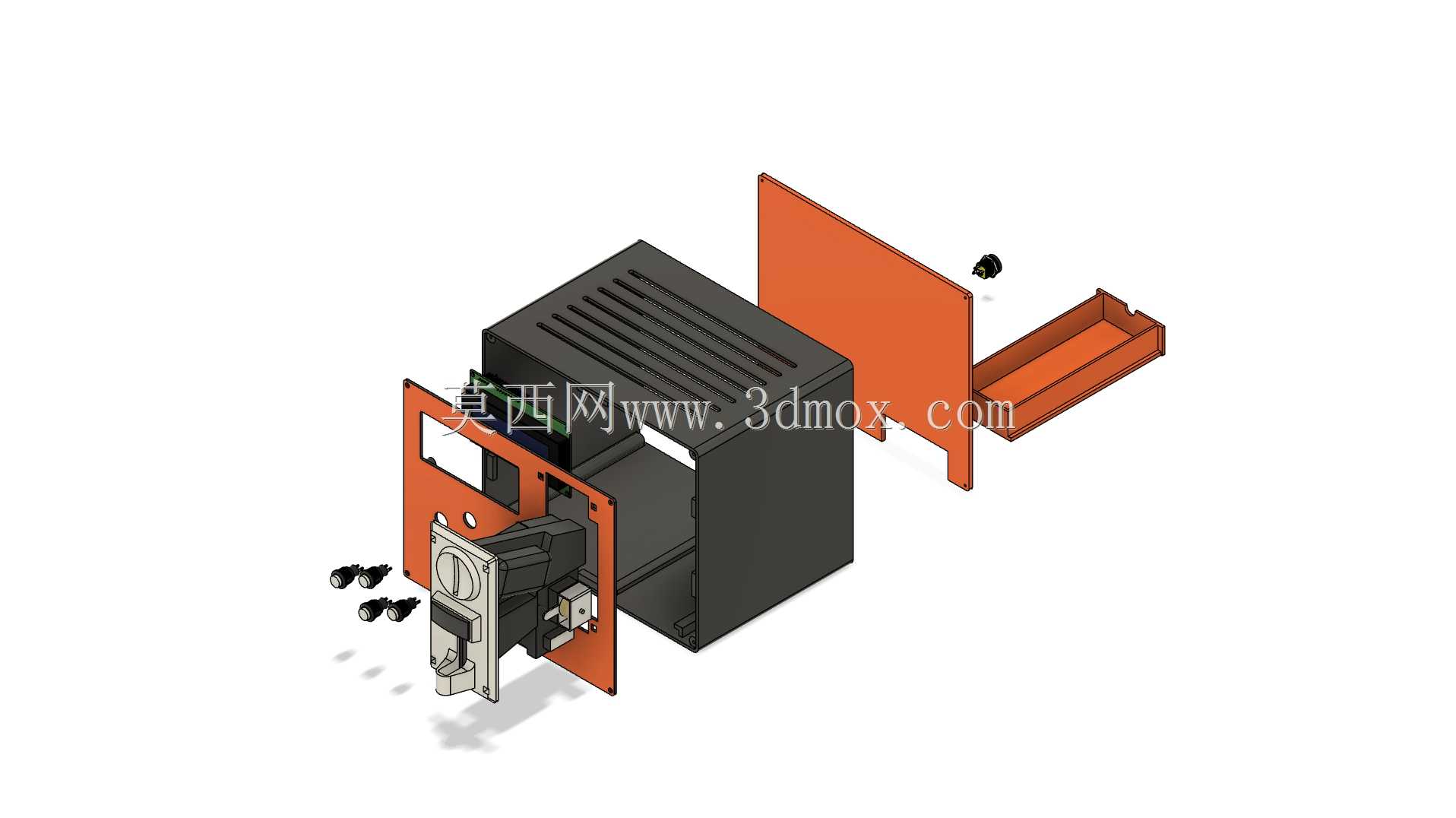

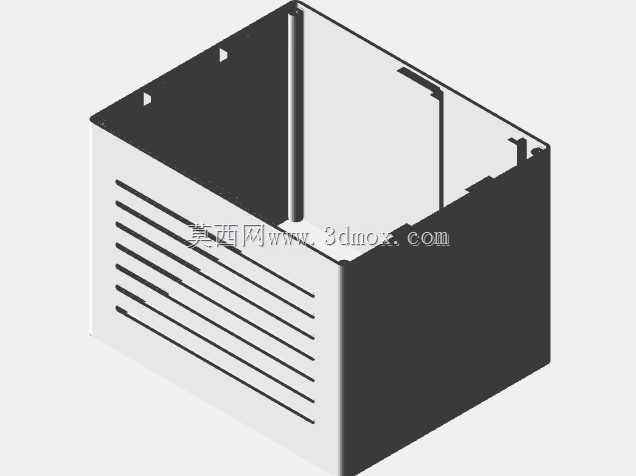

　　结构设计采用盒体与前面板分离的思路，外壳为矩形封闭箱体，前面板承担人机交互和投币导向，后部空间留给控制板、接线和硬币接收器。橙色面板通过四角紧固件与黑色箱体连接，拆装时不需要破坏外部安装面，便于后期检修。投币器区域使用独立金属安装座，座体同时承担投币口定位、硬币通道支撑和面板加强作用；金属座与橙色面板之间形成明确的安装边界，可减少塑料或打印件长期受力后产生的变形。屏幕窗口按照显示模块外形预留矩形开孔，四周保留固定边，按钮孔位按操作频率分区排列，避免接线与硬币通道相互干涉。

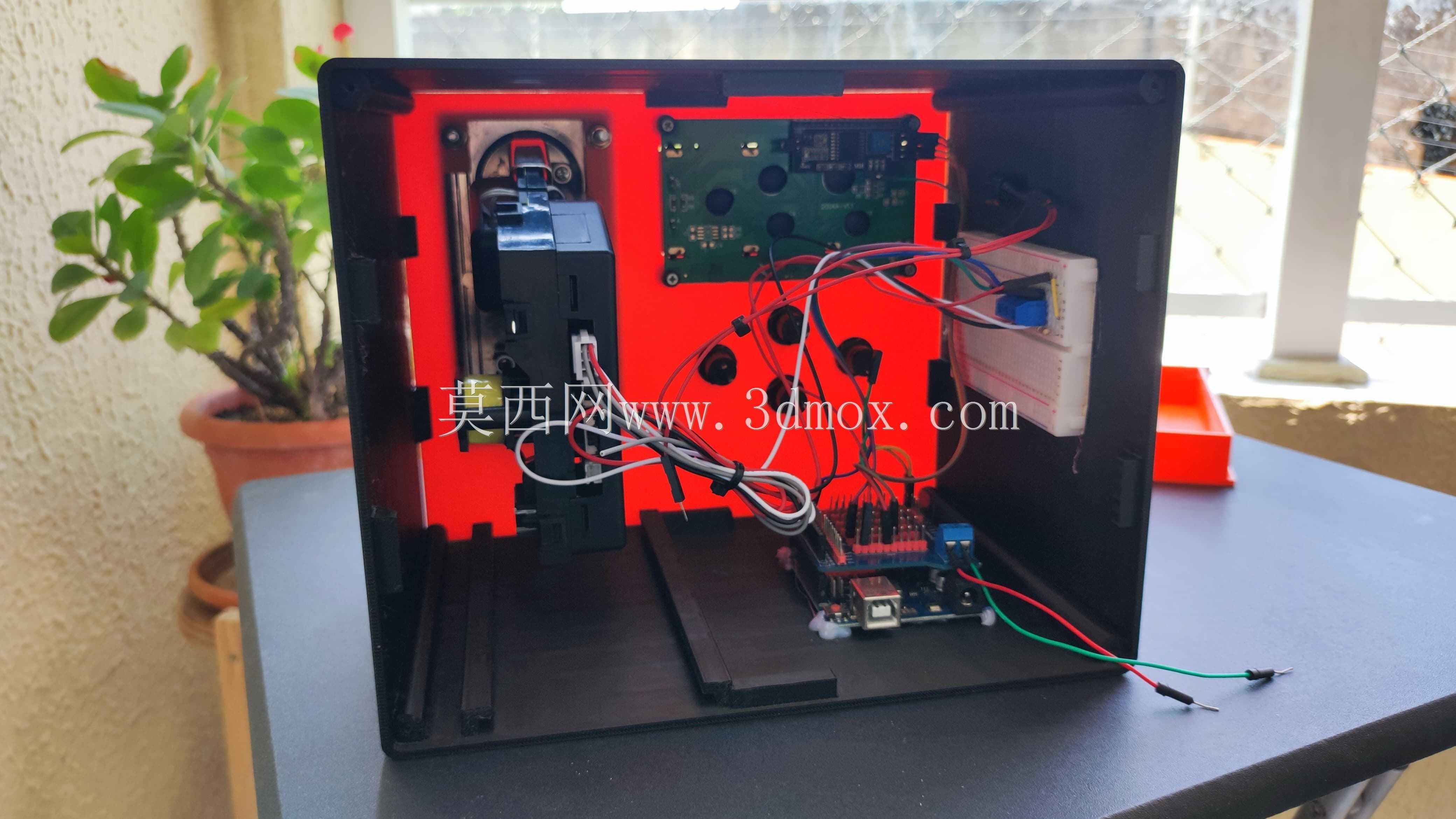

　　从功能逻辑看，硬币进入投币器后，由接收机构完成真伪判断和面值识别，识别结果送入控制板；控制板驱动液晶屏显示交易信息，并通过物联网链路完成登记。面板上的多枚按钮承担人工交互，适合在测试、清分、异常退币或网络确认时使用。箱体侧面和后部需要预留线缆出入口，电源线、信号线、通信线应沿内壁固定并远离硬币活动区域，防止硬币卡滞、线材磨损或短路。硬币通过接收机构后的下落路径应保持顺畅，若外接钱箱，需在盒体下方或后方保留足够落差与维护空间。

　　安装边界方面，前面板的开孔尺寸由屏幕、按钮组和投币器座共同决定，投币器金属组件厚度最大，是面板后侧净空的控制因素。箱体嵌入柜机时，应保证后侧留有接线弯折半径和模块插拔空间；若采用台面放置方式，底部需要平整支撑面，并避开湿区和强振动位置。面板外缘四角的固定点适合承受柜门安装时的压紧力，但在薄板柜门上安装时建议增加背衬垫板，以分散紧固件压力。硬币入口高度应结合使用者手臂自然位置设定，屏幕避免强光直射，按钮则需留出手指操作间距。

　　建模时可按外观壳体、面板开孔、投币器安装座、屏幕固定框、按钮位、内部电路板和走线空间分组件处理。外壳转角、面板孔边和投币器座周围需要体现壁厚与安装余量，不能只按外观面片搭建。对于3D打印或小批量加工的外壳，应重点检查孔位与标准投币器、显示模块、按钮螺母之间的配合关系；承力部位优先采用金属嵌件、加厚柱位或独立金属支架。硬币通道周边不宜布置过低的凸起结构，内部线束接插件应放在维护时可触及的位置。整体结构强调面板交互、硬币接收、电子控制和联网登记之间的空间协调，使设备在柜机有限安装空间内具备清晰的装配顺序和可维护性。
