本田CR500越野摩托气缸盖逆向扫描结构

　　该逆向扫描对象对应大排量二冲程越野摩托车发动机的气缸盖组件，核心功能是封闭气缸上端、配合缸体与活塞形成燃烧腔边界，并集成散热、密封、安装与外部附件连接结构。从扫描外形看，主体为近似圆盘的盖体，外缘分布多组沉头安装孔，用于通过紧固件将缸盖压紧在气缸体上；盖面保留了铸造后的加强筋与局部凸台，既控制薄壁区域的刚性，也为热变形和螺栓预紧力提供承载路径。

　　二冲程发动机的缸盖工作边界较特殊，燃烧压力脉冲频率高、热负荷集中，顶部腔室形状直接影响压缩比、扫气效果和火焰传播。扫描件中可见多个带内螺纹的接口与孔位，这些位置通常服务于火花塞安装、冷却或传感、管路连接以及检修装配。不同孔径和深度反映了装配时的密封面、螺纹旋合长度和工具操作空间要求，结构设计时不能只看外观轮廓，还需要核对接口轴线、孔口倒角、壁厚过渡以及相邻螺栓孔之间的距离。

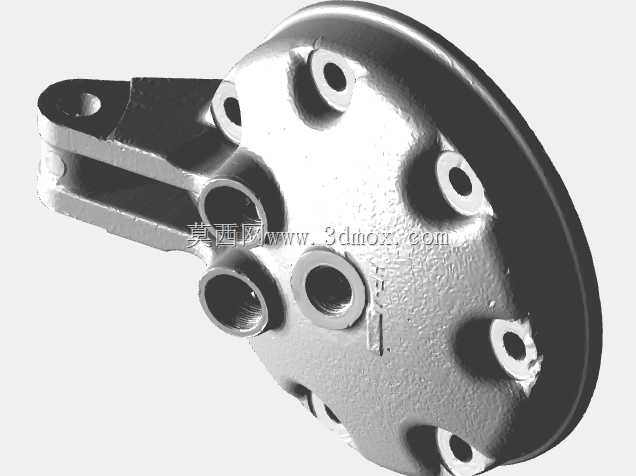

　　在整车应用场景中，这类缸盖位于发动机上部，既承受燃烧室高温高压，又受到车架振动、摔碰和泥水侵蚀。盖体一侧延伸出带孔耳板结构，说明该件并非孤立圆盘，而是承担附属部件铰接、固定或限位作用。耳板与圆盘主体之间通过厚实的过渡筋连接，这种造型能够降低悬臂部位的应力集中；孔位周围形成局部凸台，可提高销轴或螺栓连接区域的承压面积。逆向建模时，耳板孔中心到盖体基准面的距离、孔轴线与主安装面的角度、耳板两侧间隙都属于关键安装边界，若偏差较大，会导致外部支架装配错位或运动件干涉。

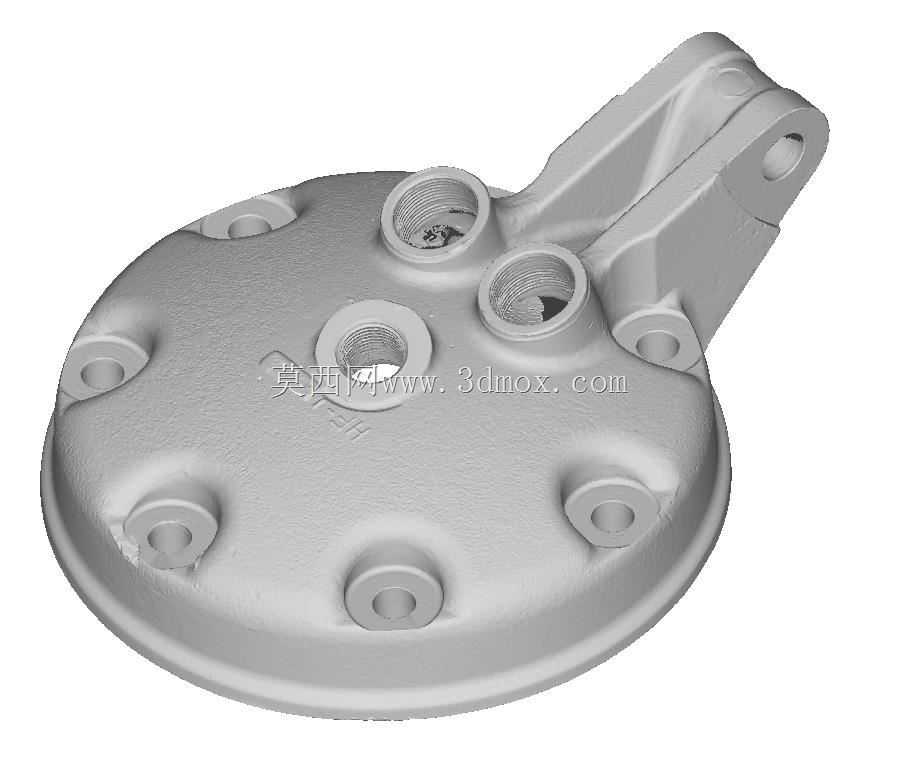

　　圆盘外缘的多个沉孔呈周向布置，适合将缸盖载荷较均匀地传递到缸体端面。孔位附近材料加厚，远离螺栓的区域则相对轻薄，符合铸件兼顾强度与重量的思路。盖面凸起和凹陷并非单纯装饰：凸台用于提高螺纹孔、密封面和连接点的局部刚度；凹位则为工具、管路或相邻零件留出空间。对于越野摩托而言，整车维护频繁，缸盖周围需要容纳火花塞套筒、紧固件工具以及管线走向，因此外形上的避让特征往往来自实际装配约束。

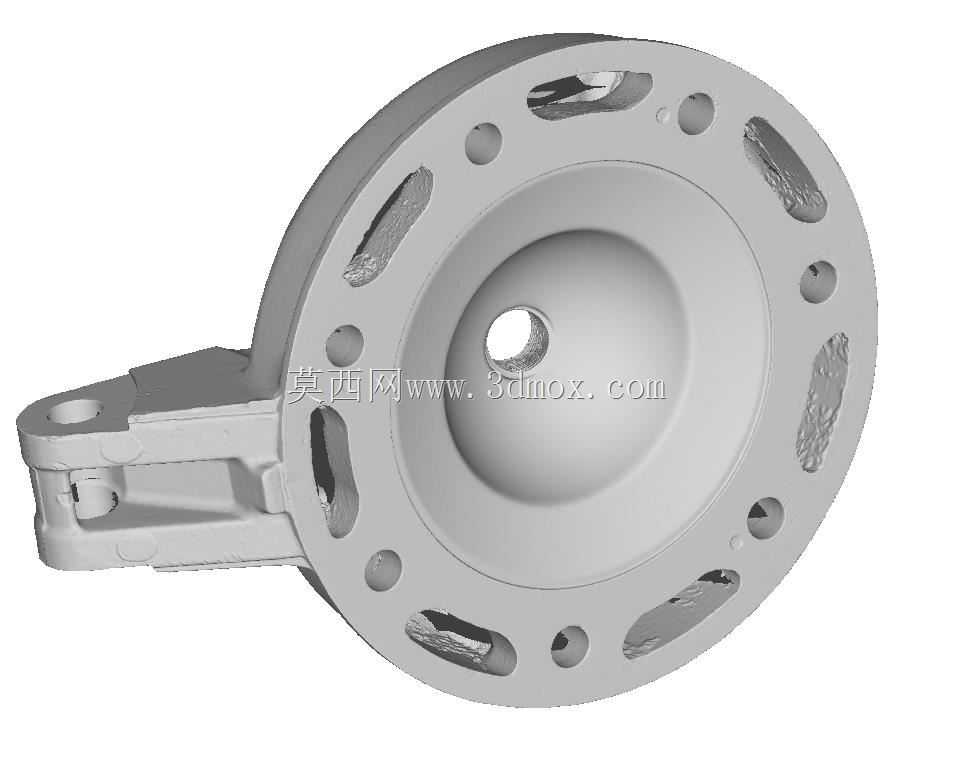

　　从结构设计角度看，重建该零件时应先确定气缸轴线、盖体下端贴合面和周向螺栓孔分布圆，再建立顶部各接口的轴线关系。燃烧腔侧曲面需要保持平滑连续，避免出现突兀折角造成热应力集中；外部加强筋应从高载荷区域向安装耳板和螺栓凸台自然延伸，筋条宽度与根部圆角要兼顾铸造工艺。螺纹接口不能仅按外观圆柱处理，需依据公称直径、旋合深度和密封形式还原孔底、倒角及端面；沉头安装孔则要区分螺栓通过间隙、头部容纳空间和压紧面范围。

　　安装边界方面，盖体直径决定了它与缸体、散热系统及车架周边零件的最小间隙；周向孔位决定重复定位精度；侧面耳板的开孔位置决定外接部件的运动轨迹。若用于改装或备件复刻，还需关注旧件使用后的磨损、涂层缺失和扫描噪声，不能把表面磕碰误判为原始设计特征。合理的逆向流程应将扫描面片与装配基准、孔位中心和功能面相互校正，再生成可加工的实体结构，使成品既能满足发动机密封和承压要求，也能保证整车装配时的空间兼容性。
