锂电池电芯堆叠组装自动化设备

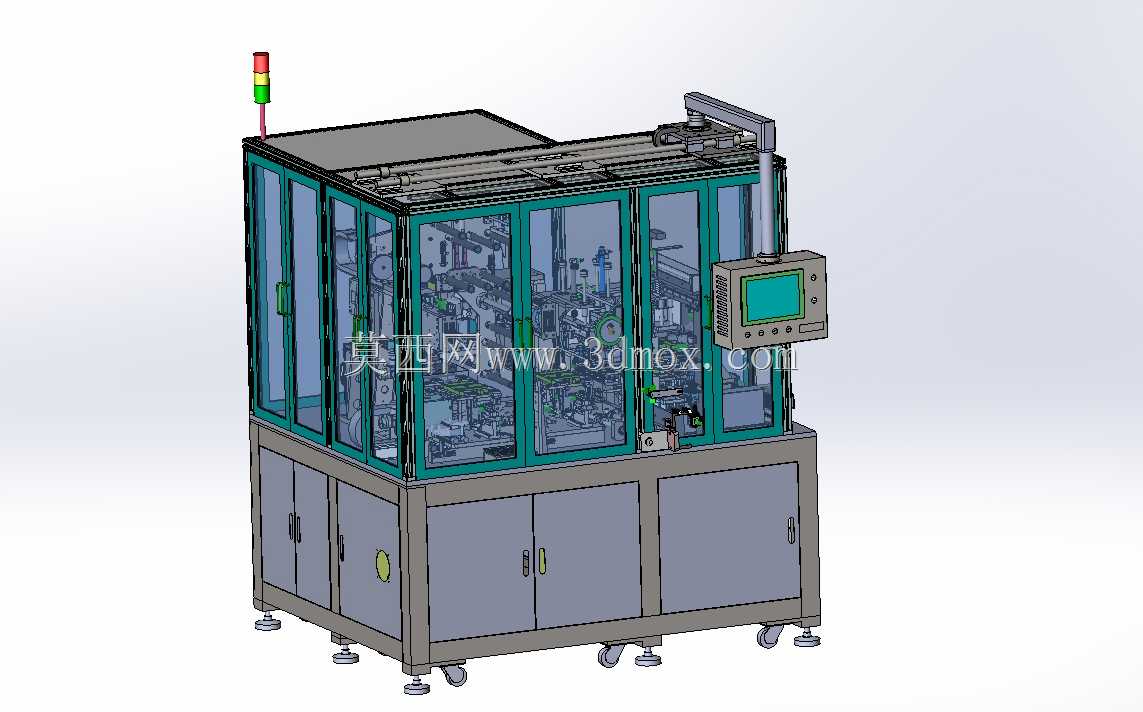

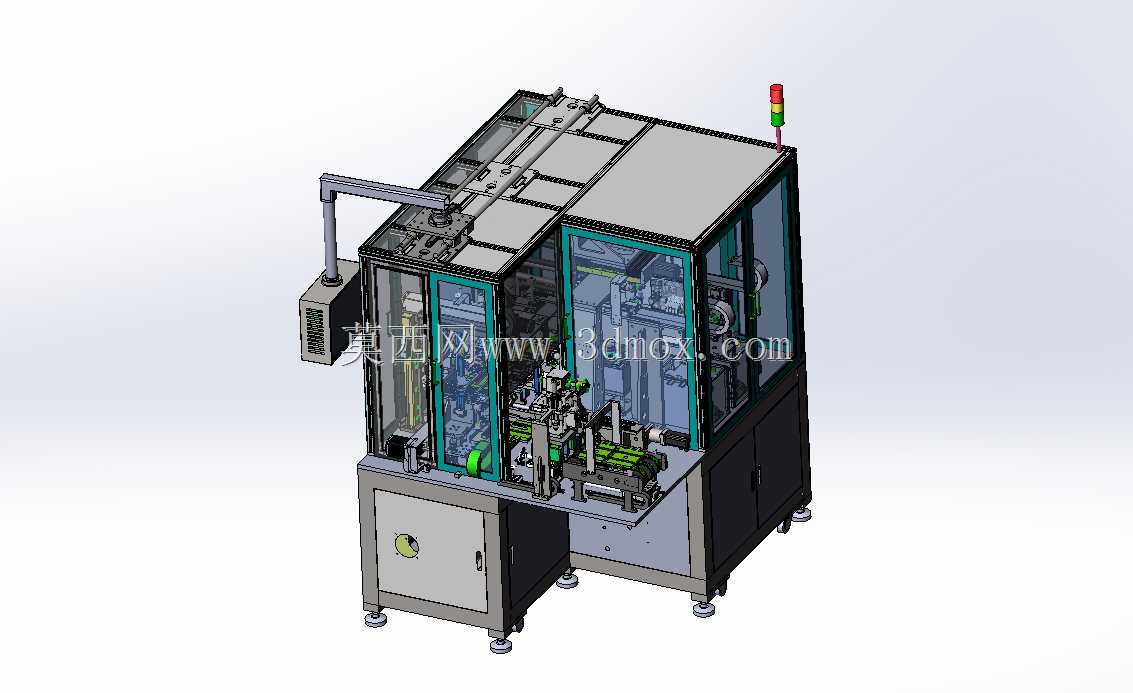

　　这套锂电池堆叠装配设备面向方形电芯或软包电芯的成组前段工序，主要解决电芯在模组装配前的逐片取放、定位、叠合与压紧问题，常见于动力电池PACK线、储能电池模组线以及小型锂电pack车间。设备整体采用立式框架布局，下部为柜体式基座，上部为透明防护围合的工作腔，侧面伸出悬臂操作屏，顶部布置三色状态警示灯，整机占地边界大致控制在长2.4米、宽1.8米、高2.6米左右的区间，基座底部配置可调脚杯与移动脚轮，兼顾产线固定安装与车间转场移位需求。

　　从结构分层来看，下部柜体采用钣金折弯焊接框架，内部容纳电气控制柜、气动阀岛、真空发生器、拖链走线槽以及部分驱动单元，柜门对开布置并预留散热格栅，维护时可从正面与侧面同时接近气电元件。上部工作腔以工业铝型材搭建骨架，四周镶嵌亚克力或钢化玻璃防护门，既满足设备运行时的安全隔离，又便于调试人员观察内部叠片动作；门框处设置安全门锁与磁感应开关，开门状态下联动切断运动轴使能，符合锂电车间对人员防护的基本要求。

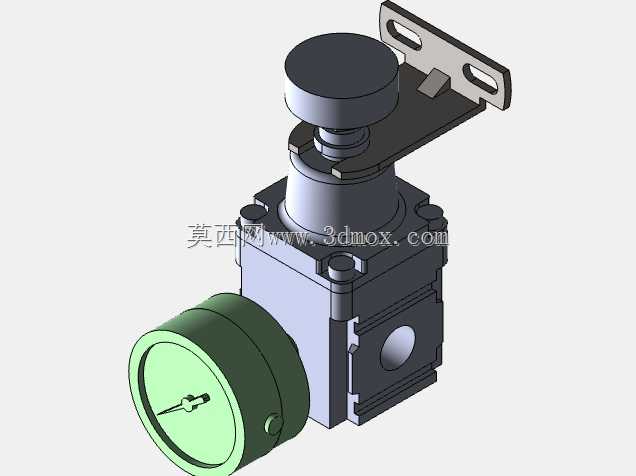

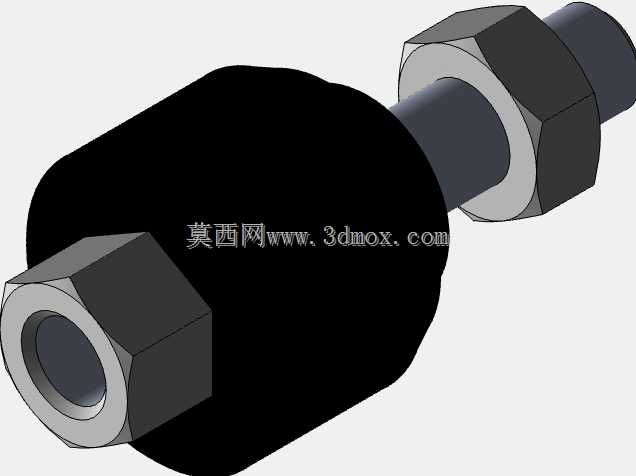

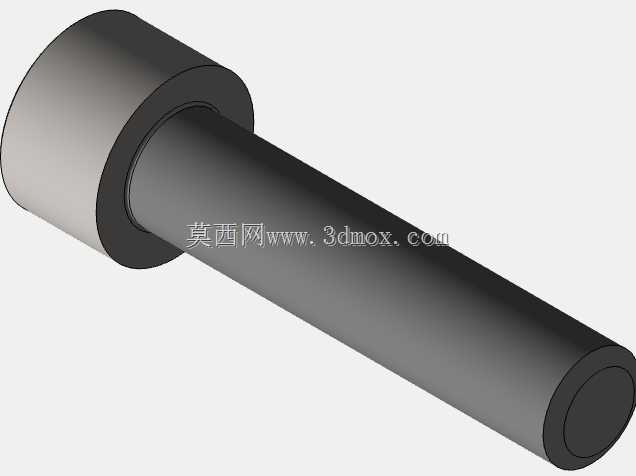

　　核心执行机构集中在工作腔中部，通常包含上料定位工位、电芯拾取机械手、堆叠治具、压紧机构以及出料过渡位。拾取端多采用真空吸盘配合柔性缓冲座，针对软包电芯表面易划伤、方形电芯边缘易磕碰的特点，吸盘接触面选用防静电材质，吸附压力通过精密调压阀单独控制，避免单电芯受力过大造成极片损伤。堆叠工位设置带定位销的承托治具，电芯每落下一片，侧边推正机构动作一次，保证多层电芯在X、Y方向的对齐度；堆叠到设定层数后，顶部压头下行，按工艺曲线完成预压，使电芯层间间隙均匀，为后续焊接、捆扎或入壳工序提供尺寸稳定的模组坯体。

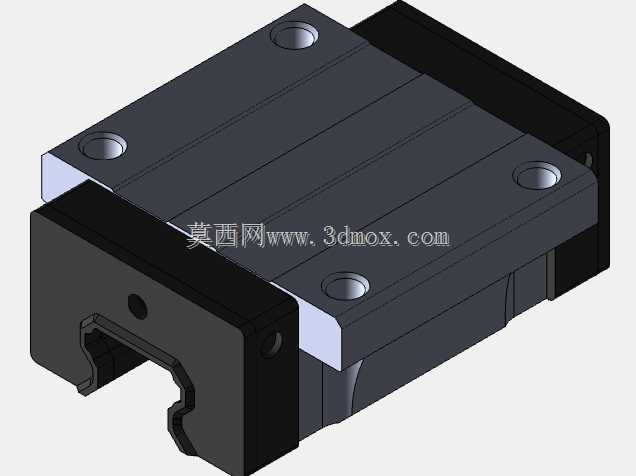

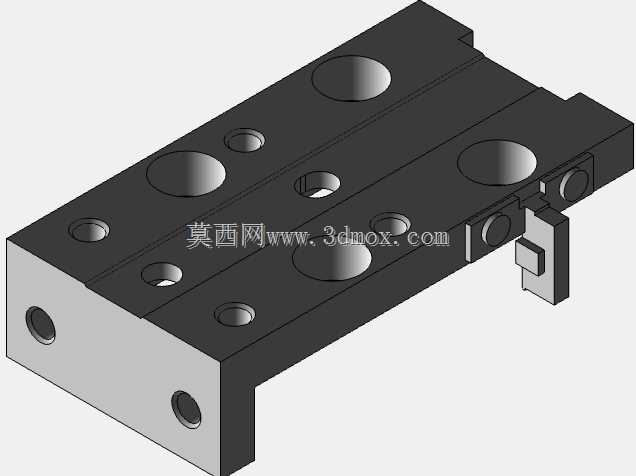

　　驱动方案上，水平移送与升降轴普遍采用伺服电机搭配滚珠丝杠或同步带，导向件选用直线导轨与滑块，重复定位精度可控制在±0.05mm级别，满足电芯叠片对位要求；压合轴则根据工艺需要选用伺服电缸或低摩擦气缸，能够设定多段压力与速度，适配不同厚度、不同化学体系电芯的压紧参数。悬臂操作屏采用可旋转支架固定在框架右侧，屏体高度对应站立操作视线，操作人员可在不进入防护区的情况下完成参数调用、节拍监控与报警复位，屏旁布置急停按钮与启动指示灯，符合人机工程习惯。

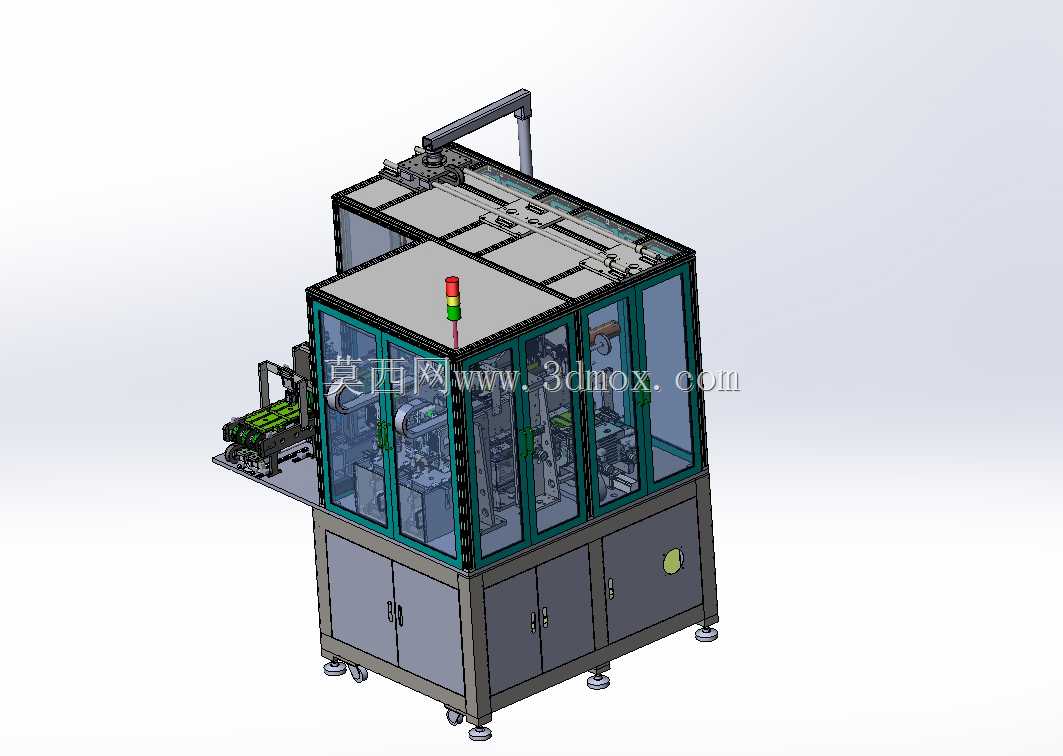

　　顶部三色灯通过红、黄、绿三色分别指示故障、待机与运行状态，灯柱高度高出设备顶面约300mm，在车间多台设备并排布置时仍可远距离识别工况。设备后侧预留气源处理三联件安装位、动力线缆进线孔以及通讯接口，可对接MES系统上传产量、良率与报警代码，也能与前后段的电芯上料机、激光焊接机、包膜机通过接驳传送带串联，形成连续化模组装配线。

　　在布局校核阶段，需要重点确认几处安装边界：一是设备正面需留出不小于1.2米的开门与操作空间，供防护门开启和治具更换；二是顶部警示灯与厂房风管、照明桥架之间保留安全距离，避免吊装干涉；三是后侧维护通道宽度建议不小于0.8米，方便电气人员插拔线缆与更换阀岛；四是地脚承载面需做水平处理，脚杯调节范围约±20mm，以抵消地面不平对堆叠精度的影响。整体设计在保证叠片节拍与对位精度的同时，把锂电生产中对洁净、防静电、防磕碰以及安全联锁的要求融入框架、防护与执行端细节，适合作为电芯成组工序的标准工位设备进行选型参考与结构深化。
