跑车ATV双叉臂独立悬挂结构

　　这套双叉臂悬挂结构主要面向跑车、全地形车以及部分轿车底盘开发场景，用于在车轮相对车身产生跳动时约束轮心运动轨迹，并把路面冲击通过减震元件衰减后传递至车架。结构采用上下两根横向控制臂配合外置减震筒的布置形式，上、下叉臂均以双铰接点连接转向节，外侧通过销轴与车轮端回转体相连，内侧则固定在车架或副车架安装面上。

　　从实际装车用途看，双叉臂形式的优势在于侧向力承载路径清晰。车辆过弯时，轮胎接地点产生的横向载荷可由上、下臂分别承担，转向节在两根叉臂的共同约束下保持较稳定的外倾角变化趋势，减少轮胎因侧倾而出现的接地面积损失。对于跑车，这种布置有利于提高高速弯道中的轮胎抓地边界；对于ATV，较长的控制臂和较大的跳动行程可以适应起伏路面、坡道交叉轴以及非铺装路面冲击；对于部分强调操控的轿车，该结构也能在紧凑机舱空间内兼顾减震器布置与悬架几何。

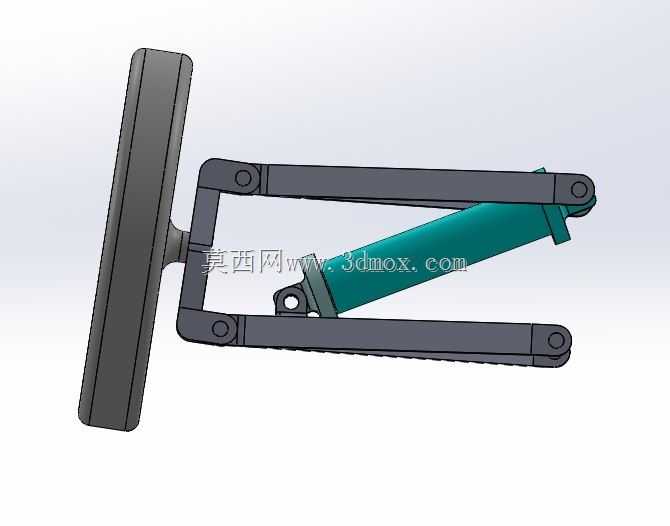

　　模型中可以看到减震筒斜向布置在下叉臂与车身安装区之间，这种角度并非单纯避让外观件，而是与悬架杠杆比相关。车轮端小幅跳动时，下叉臂绕内侧铰点摆动，推动减震器活塞产生伸缩；通过调整减震器下支座与叉臂铰接点的位置，可以改变轮心位移与减震器行程之间的比例。若减震器连接点靠近叉臂外侧，轮心跳动会更直接地转化为减震器伸缩，阻尼响应更灵敏；若连接点靠近内侧，则减震器行程被缩短，弹簧阻尼系统承受的载荷相应增大。设计时需要结合整车质量、轴荷、轮胎刚度和目标偏频反复校核，而不是只按三维装配空间确定。

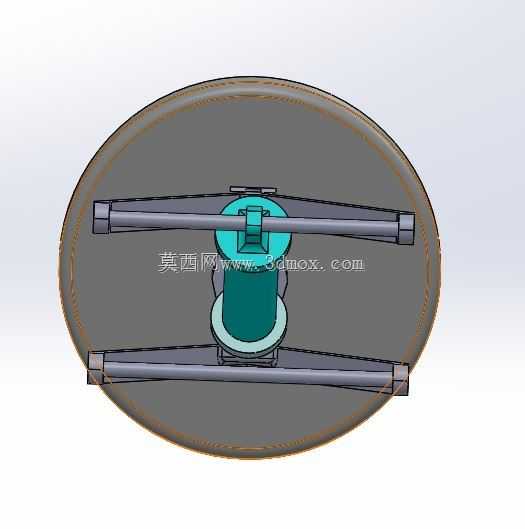

　　上、下控制臂的外形采用杆件式结构，臂体端部设置同轴销孔，便于在三维环境中检查铰接轴线。双叉臂悬架的关键不只是把零件装上去，而是要让四个内侧安装点和两个外侧球铰点在跳动过程中形成合理的瞬时运动中心。上叉臂通常比下叉臂略短，车轮上跳时会产生受控的外倾角变化，使轮胎在车身侧倾条件下仍尽量保持与地面贴合。若上下臂长度、倾角或前后铰点位置设置不当，容易引起轮胎异常磨损、转向回正力矩突变或制动点头过度。

　　安装边界方面，车轮端需要预留制动盘、制动卡钳、轮毂轴承和转向拉杆空间；车架端则要保证上下臂安装支座具有足够的局部刚度。叉臂销轴方向决定了铰接副的旋转自由度，装配时应避免减震筒、传动轴、转向拉杆在极限跳动和转向工况下发生干涉。对于ATV车型，还需考虑泥水污染、石块冲击和维护拆装便利性，铰接点通常需要预留防尘套或润滑维护空间；对于跑车，则更重视低位布置带来的质心下降和空气动力学套件避让。

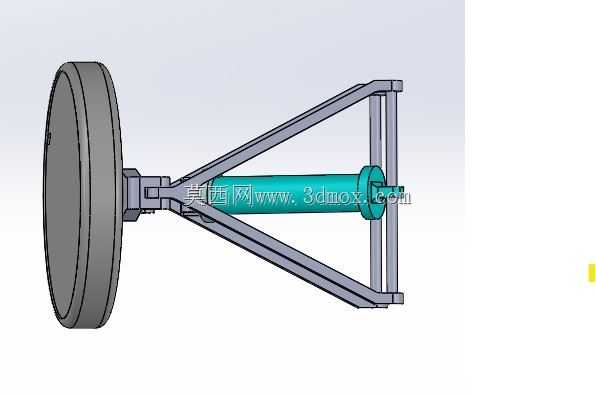

　　建模过程中，结构件按实际装配关系分层处理：转向节作为车轮端核心承力件，连接上叉臂、下叉臂、减震器或其传力支座；上下臂通过销轴形成可动铰链；减震筒筒体与活塞杆分别对应车身侧和车轮侧的安装接口。检查运动时，可让轮心按压缩和拉伸行程上下移动，观察叉臂摆动角、减震器长度变化、轮胎与车架最小间隙以及转向拉杆是否产生附加转角。

　　在工程选型中，这类悬架适合对操控稳定性要求较高的车型。它的结构复杂度比简单拖曳臂或麦弗逊式更高，车架安装点也更多，但换来的是更宽的几何调校空间。通过改变臂长、铰接点坐标、减震器倾角和弹性元件刚度，可以在舒适性、抓地性、抗俯仰能力和底盘响应之间取得平衡。模型整体把杆件、铰点、减震筒和车轮安装立板之间的关系表达得较清楚，可用于底盘方案讨论、悬架运动原理演示以及后续详细设计前的布置校核。
