丰田海拉克斯皮卡越野后杠带备胎油桶托架

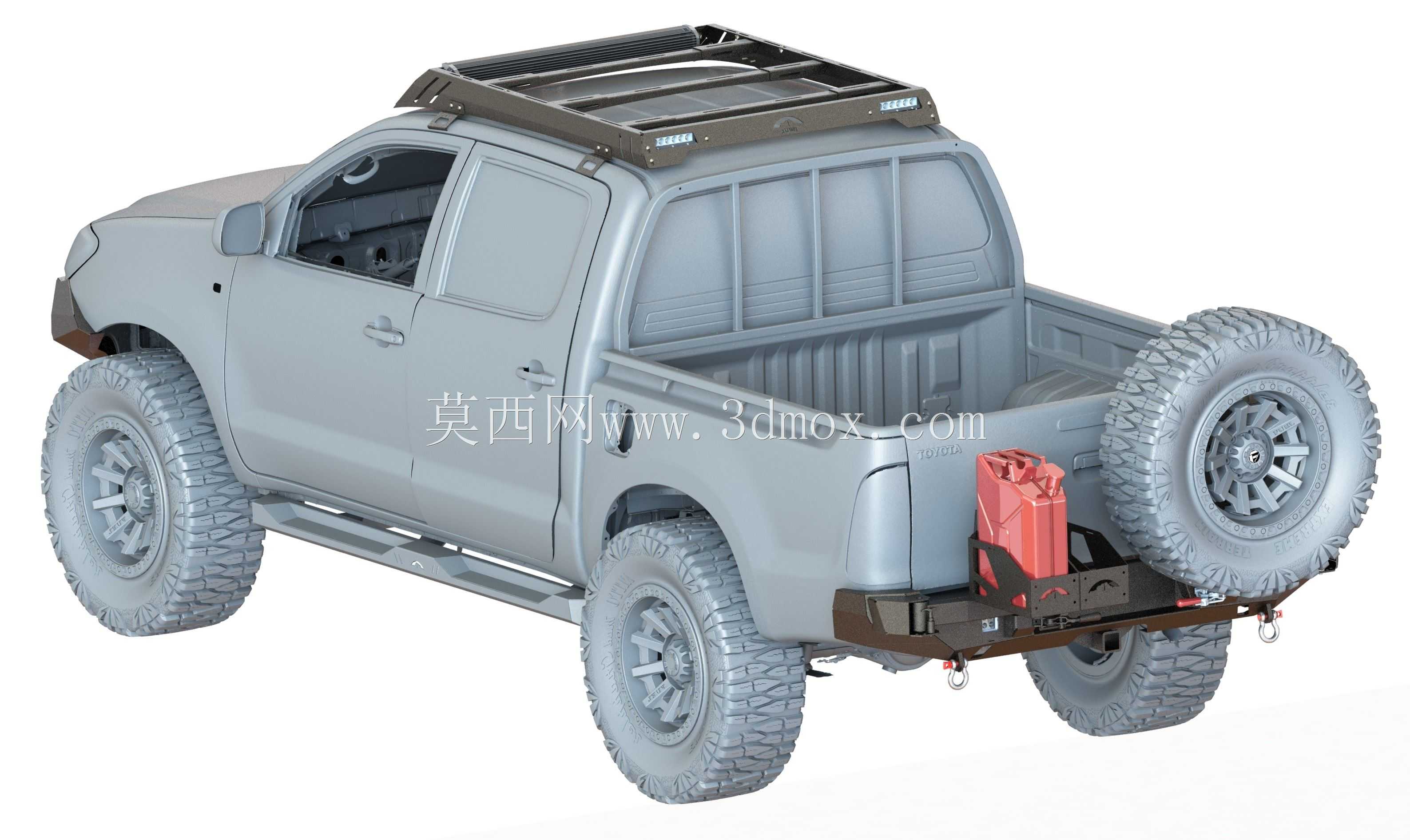

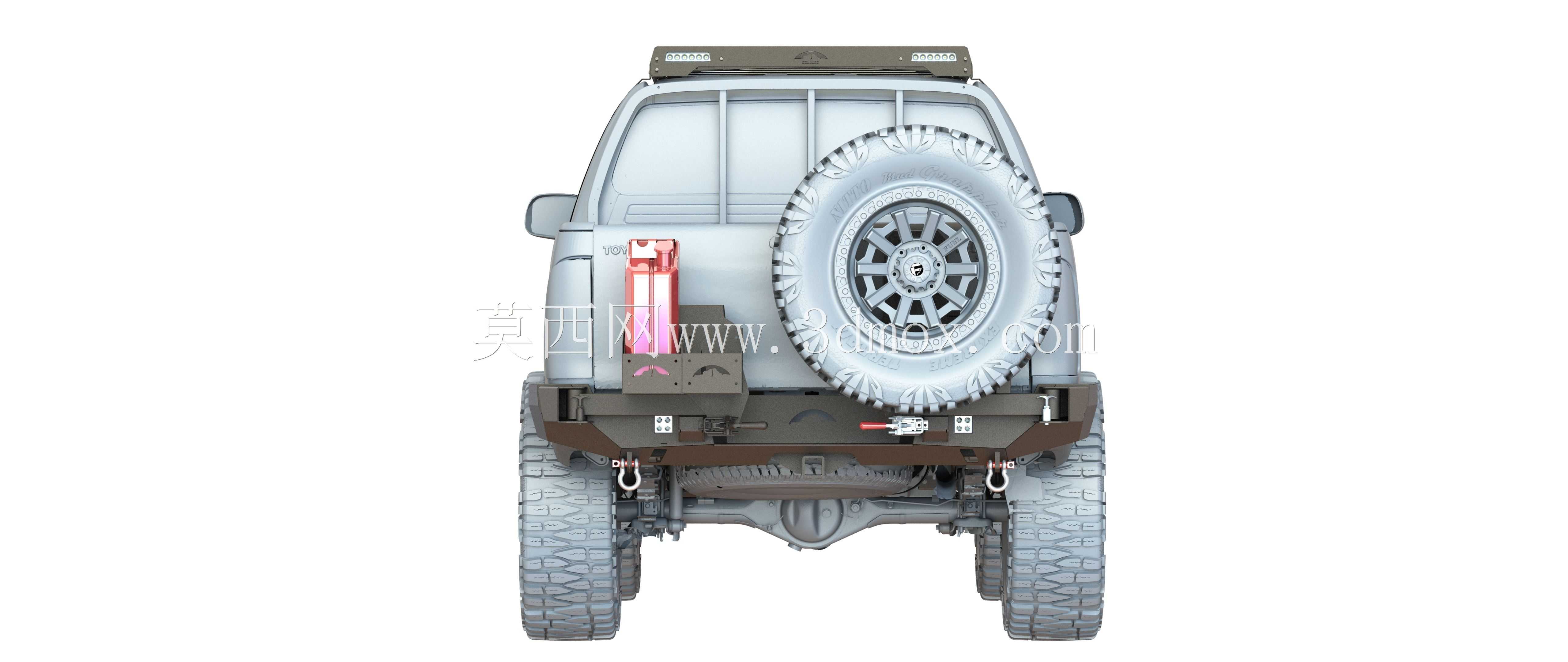

　　这套后防护总成围绕中型皮卡重载穿越场景展开，主体由后保险杠本体、侧挂备胎支架、备用油桶固定位、拖车锚点以及车顶行李架配套结构组成，适用于砂石、荒漠、林区与非铺装路面长途自驾、野外作业和救援保障等工况。后杠在整车尾部承担低速碰撞缓冲、障碍物剐蹭防护、后悬区域遮蔽以及附件承载功能，相比原厂塑料或薄金属后包围，改装结构更强调接近角、离去角改善和尾部载荷拓展。建模时先以皮卡货箱尾部、车架纵梁后段、尾灯与后围板曲面为装配基准，确定保险杠横向跨度与离地高度。杠体主横梁沿车尾宽度方向布置，两端向侧后方包角，避免越野倒车时岩石、树桩直接撞击尾灯和货箱边角；中部预留拖车接口与卸扣安装位，锚点附近做加厚处理，以承受拖拽时的集中载荷。

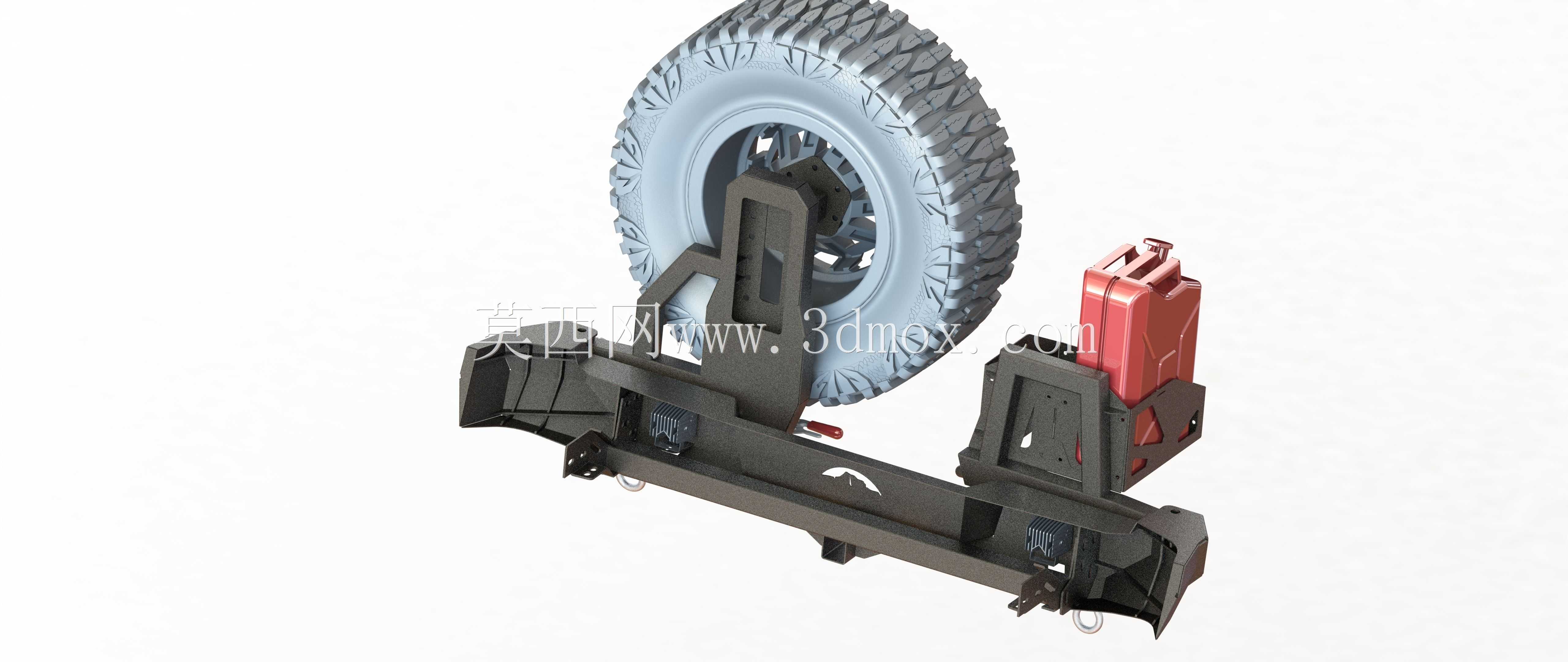

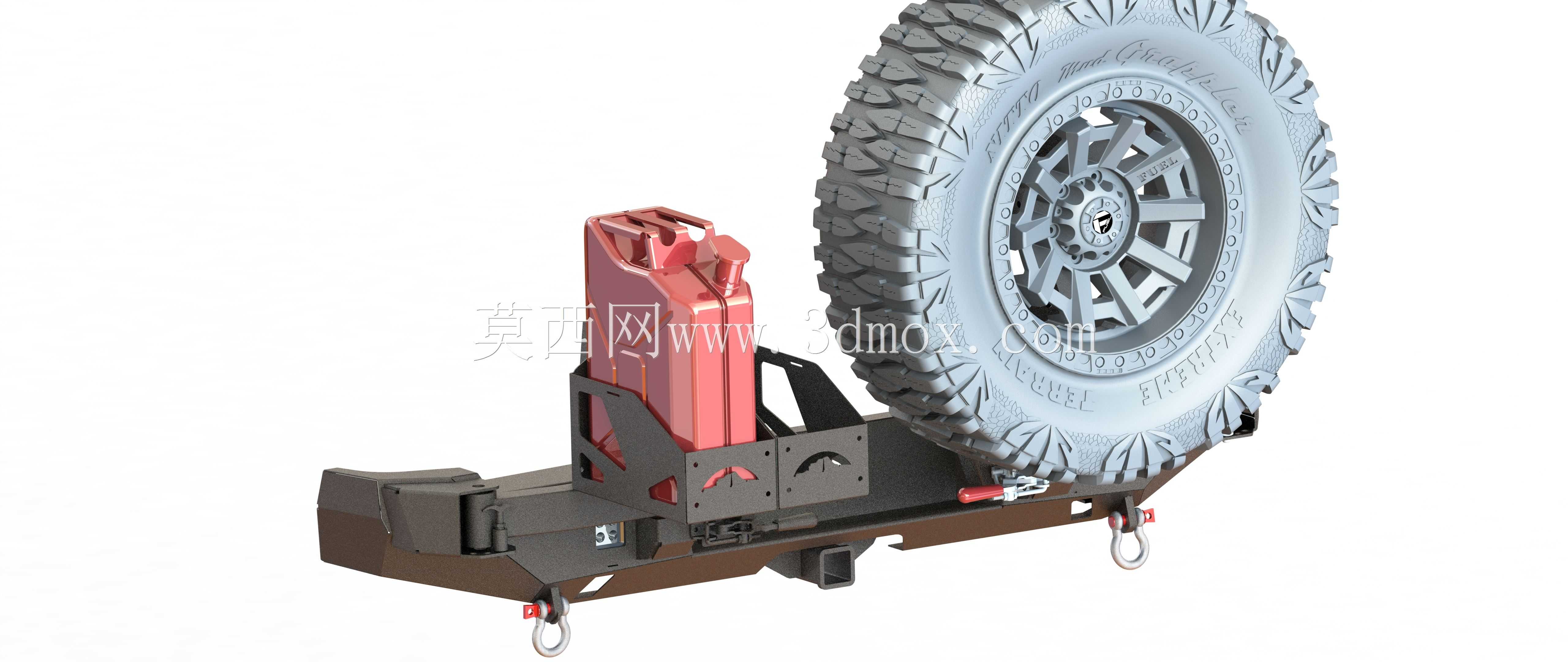

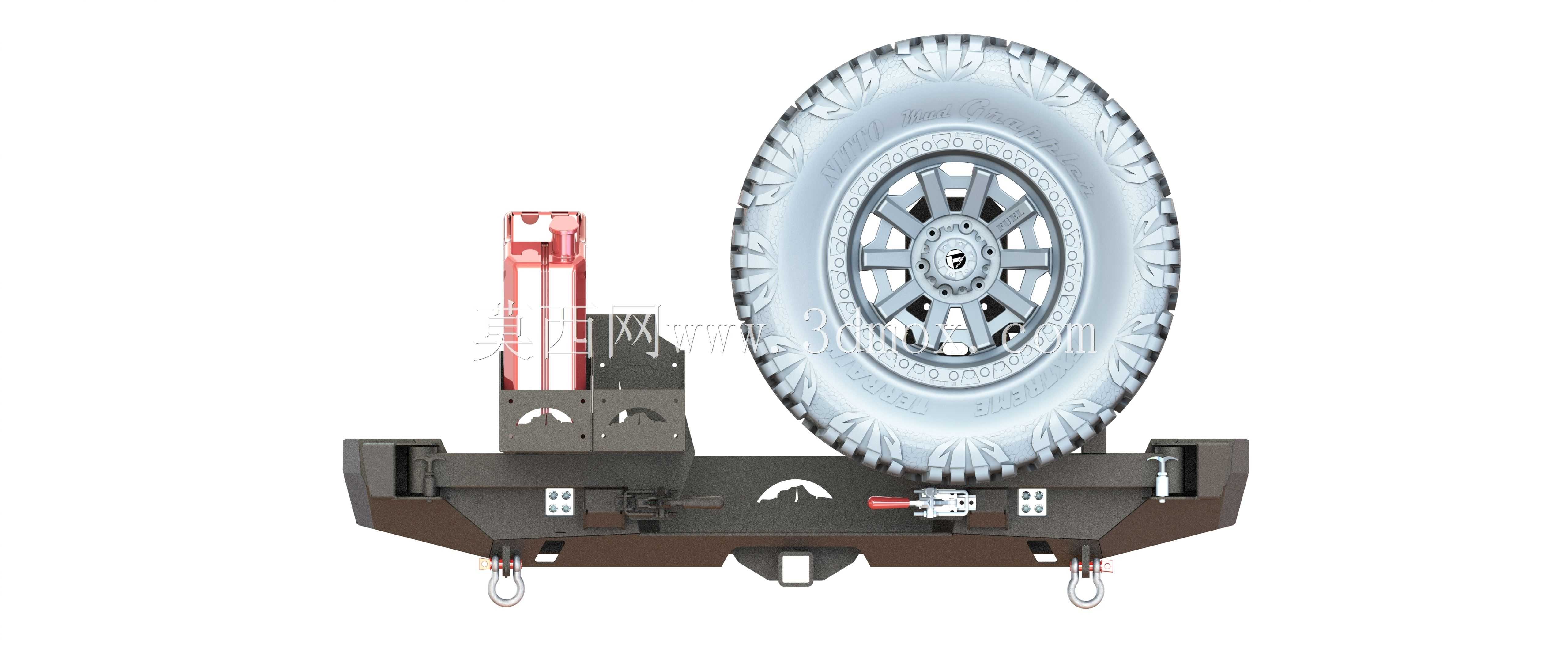

　　备胎支架采用侧摆式承载思路，铰接点布置在杠体右侧或驾驶员可视侧，支架旋转轴需保证开启时避让尾灯、后挡板和油桶位，闭合后通过锁止销固定。备胎中心孔、螺栓孔圆径与轮毂匹配，托架托板与压紧机构共同约束轮胎径向和轴向窜动；满载备胎状态下，支架根部弯矩最大，因此铰链座、加强筋和杠体连接面在模型中均体现出连续传力路径，避免单点受力。油桶固定位紧邻备胎支架设置，通过立式卡座、绑带或压条约束方形备用油桶，位置兼顾重心靠近车尾中部、取放方便以及不遮挡尾灯信号。后杠下沿造型向上收束，以增大离去角；表面预留防滑踩踏平面，方便人员取放车顶行李架物品。车顶平台采用镂空框架结构，沿车顶纵梁分布，横梁与纵梁形成格栅承载面，边缘设导流与固定孔位，可搭载行李、

　　脱困板、帐篷或辅助照明；支架支脚与车顶排水槽或纵梁连接点对应，控制高度以降低风阻和重心。装配边界方面，后杠安装点需与车架尾端孔位对齐，避让排气管、拖车线束、倒车雷达与后雾灯；备胎开启角度不能超过车身侧面轮廓过多，油桶位不得遮挡号牌与灯光。整体结构以板材折弯、管件焊接和螺栓紧固为主要工艺思路，加强板集中在铰链、拖车点和安装座区域，既控制重量，又保证尾部防护与外挂承载的可靠性。
