Jeep牧马人JK越野改装整车结构

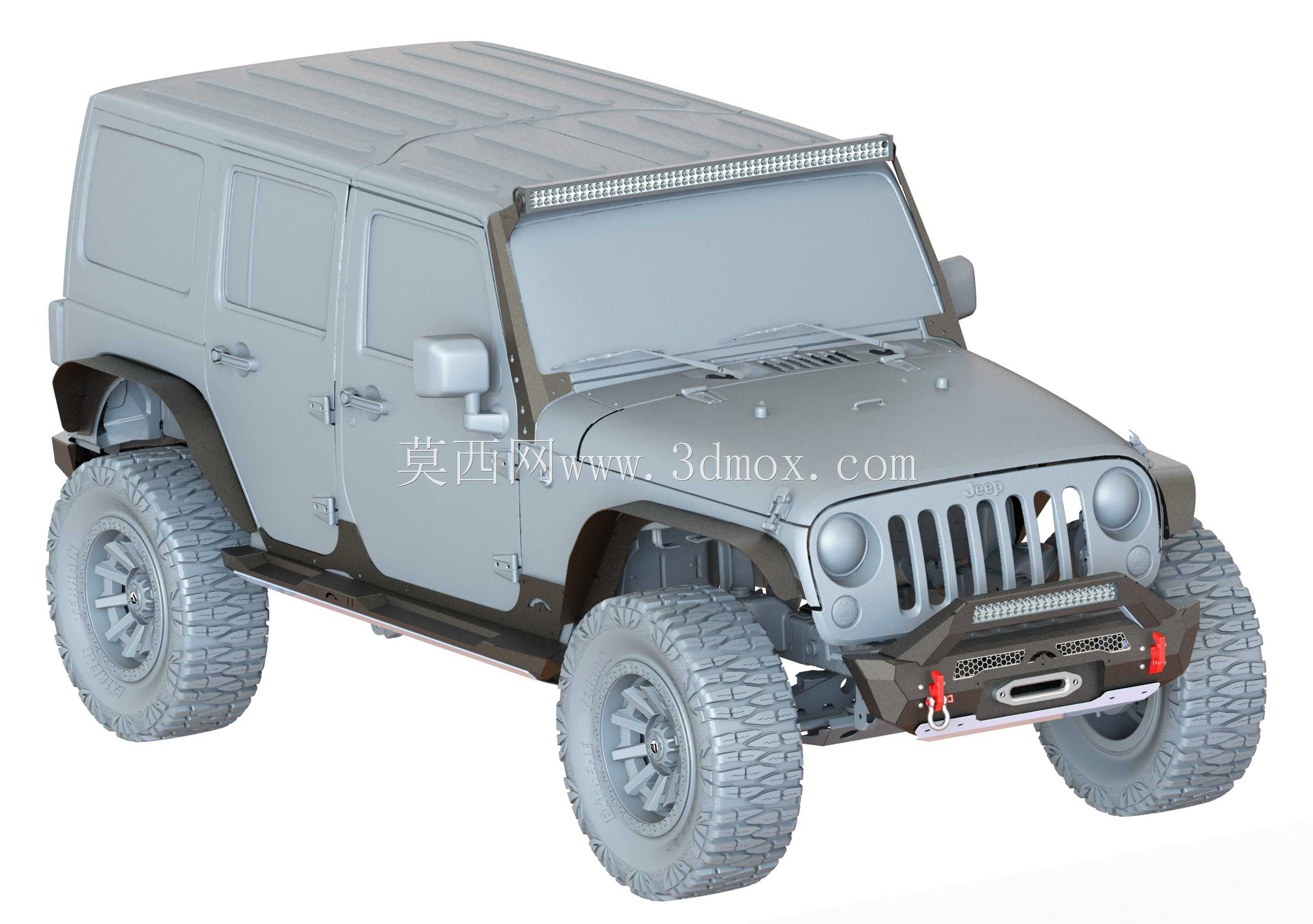

　　这套三维结构围绕Jeep牧马人JK四门硬派越野车展开，建模重点并不只在车身外观，而是把越野改装中经常涉及的底盘防护、前后保险杠、轮拱边界、轮胎姿态、车顶灯组、侧踏与座椅承载关系放在同一装配环境中校核。对于结构设计人员来说，这类模型的价值在于能够直观看到改装件与原车轮廓之间的干涉风险，尤其是在悬架压缩、转向打满、轮胎大尺寸升级等极限工况下，轮眉、内衬、前杠端部、侧杠支架和底盘护板之间的间隙需要提前判断。

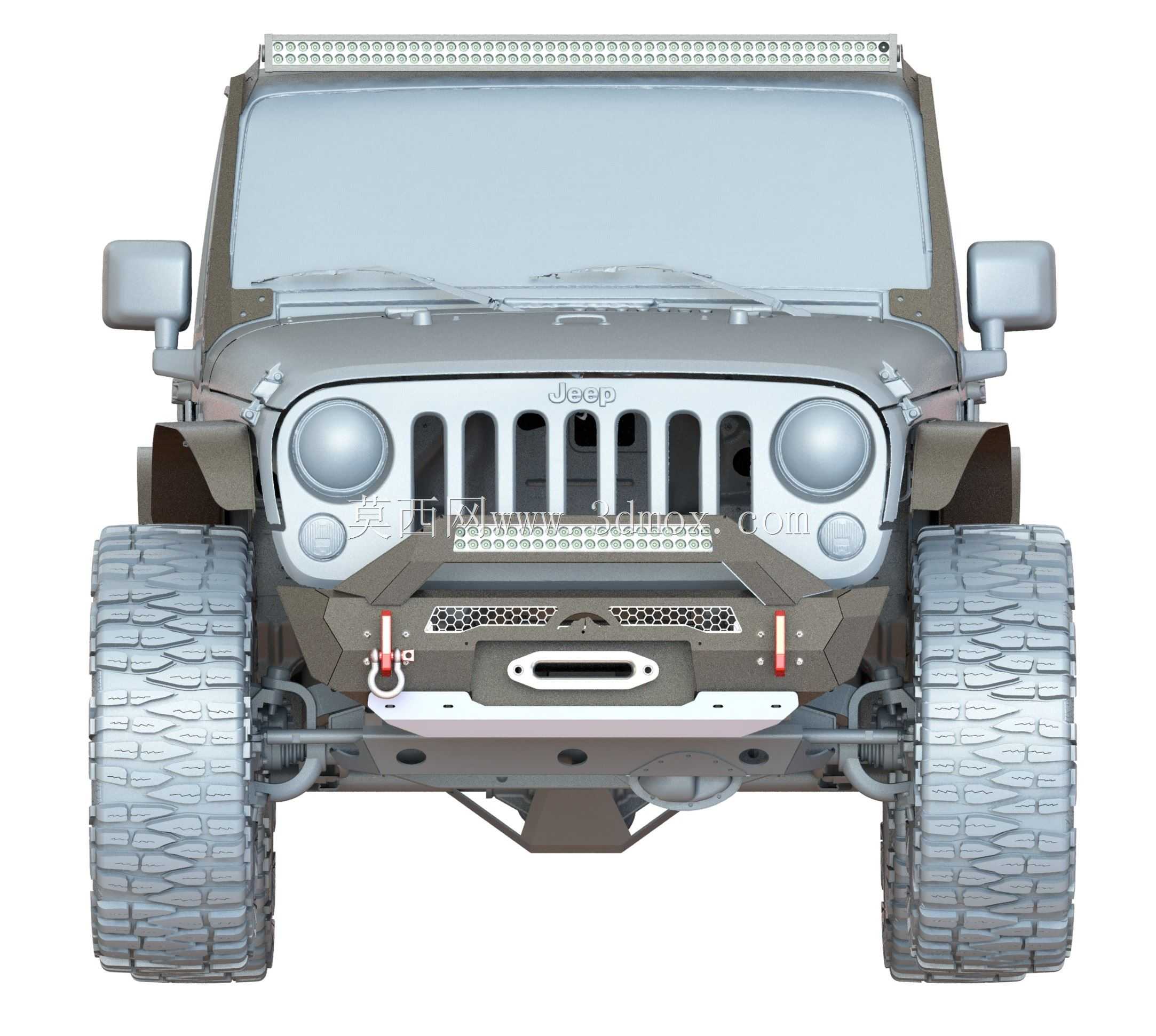

　　整车前部采用了偏重岩石攀爬场景的重型保险杠布局，杠体内部预留绞盘安装空间，中央位置对应绞盘导绳口，两侧保留拖车点和辅助灯安装位。前杠并不是简单贴在车头表面的装饰件，其安装边界需要延伸至车架前端，支架高度、纵向伸出量和接近角共同决定车辆通过石块、陡坡和交叉轴地形时的抗磕碰能力。建模时可以把前杠下沿、前轮接地点和前悬最前端连成接近角参考线，若杠体过低或外伸过长，实际越野中会先于轮胎接触障碍，削弱通过性。

　　车头上方的长条辅助灯沿风挡下沿布置，灯架需要兼顾灯体长度、机盖开启轨迹和支架固定点。辅助灯的作用主要是补充夜间越野、荒漠穿越和林间低速行驶时的远光覆盖范围，因此灯架不能只考虑静态安装，还要评估振动工况下的固定可靠性。前保险杠上的辅助灯则更偏向近距离补光，用于照亮车轮两侧、绞盘作业区域和前方近处障碍。两类灯位在模型中分层表达，有利于后续拆分线束走向、开关控制和支架加工方案。

　　车身侧面保留了牧马人JK标志性的方正轮廓，四门布局使乘员进出和后排座椅布置更清晰。轮拱外扩区域与大花纹越野轮胎之间留有明显间隙，这种设计思路服务于悬架大幅跳动和转向极限位置。越野轮胎胎块粗深，胎肩造型突出，适合泥地、沙地和岩石路面；在三维环境中，轮胎外径、胎宽和负值轮毂会直接影响转向节、刹车管路、轮眉内衬以及挡泥结构的安全距离。若轮胎升级后未重新校核，满打方向或悬架压缩时容易出现摩擦，轻则刮伤轮眉，重则损伤转向和制动部件。

　　底盘支撑与侧部防护是该模型的另一重点。侧杠位于车门下沿与车轮之间，既承担乘员上下车踩踏功能，也能在岩石侧滑时保护车门槛和车身下部。侧杠支架不能只连接在外覆件上，合理方案应将载荷传递至车架或加强梁，否则千斤顶支撑、侧向顶石或人员踩踏时容易造成钣金变形。岩石滑块与可拆卸保护套的组合，使外侧易磨区域具备维护更换的可能，内部承力件则继续承担冲击载荷。

　　车内座椅和载重区域的表达，使模型不再局限于外饰展示。越野行驶中，座椅安装点、安全带固定点和地板加强结构关系到乘员约束与车身承载；重载穿越时，后备区域的物资重量、油箱位置、悬架载荷和轮胎附着状态相互影响。设计改装件时，如果只追求外观厚重而忽略重量增加，会使前悬、转向系统和制动负荷同步上升。重型保险杠、绞盘、侧杠和护板都会带来前轴载荷变化，建模阶段应把这些部件的质量分布纳入整车姿态评估。

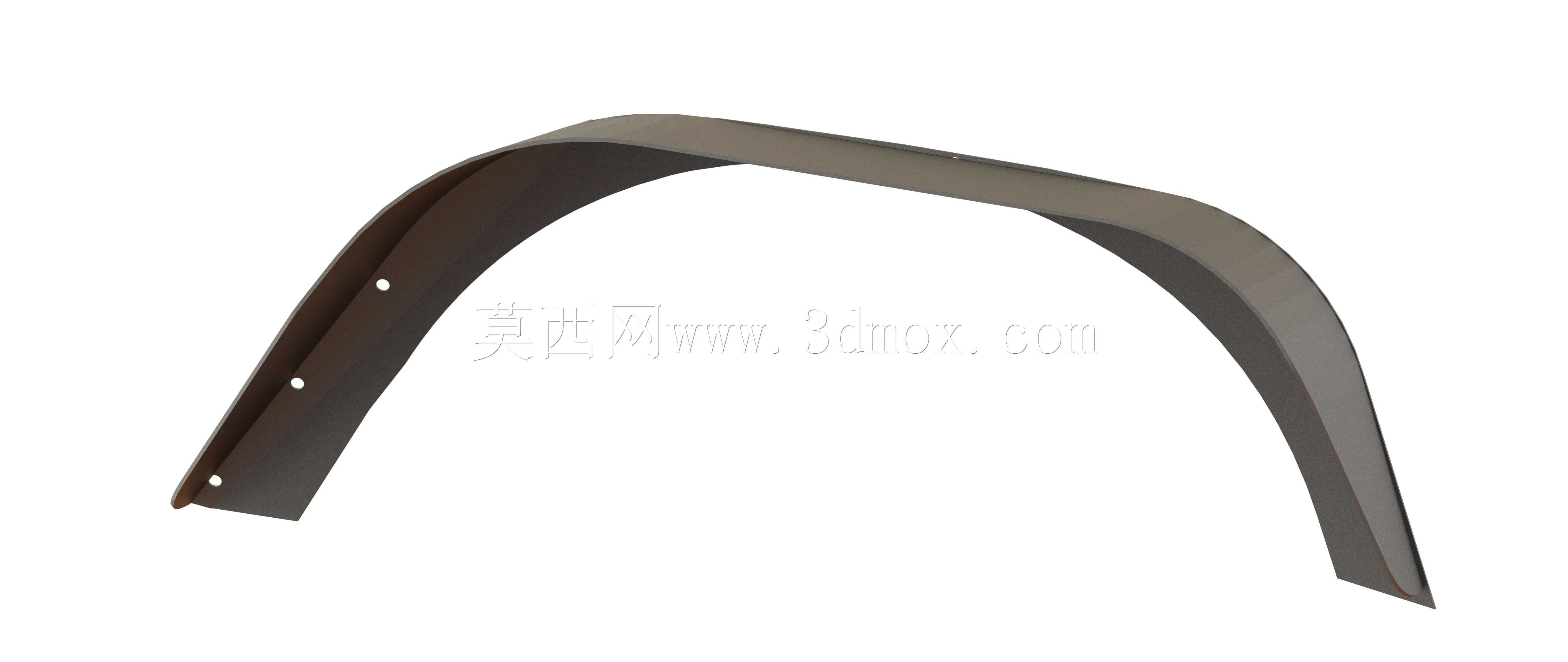

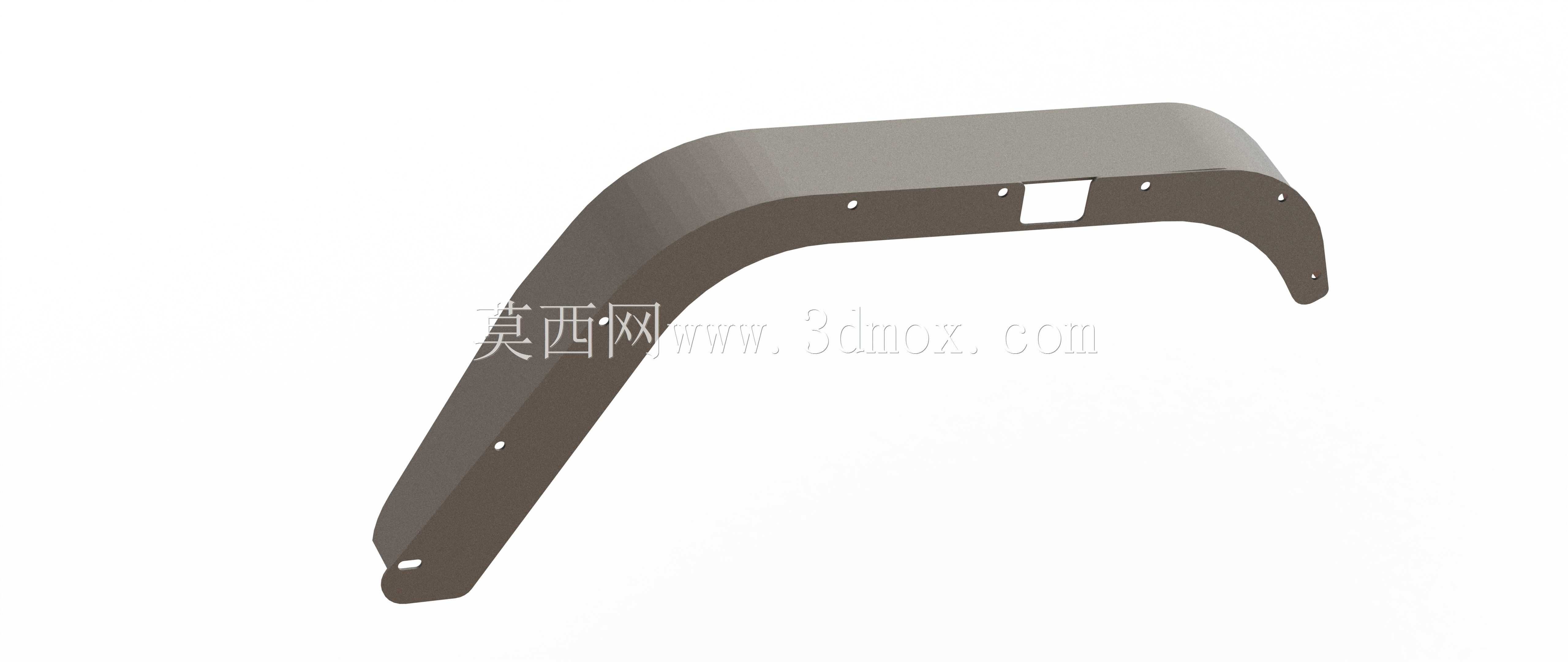

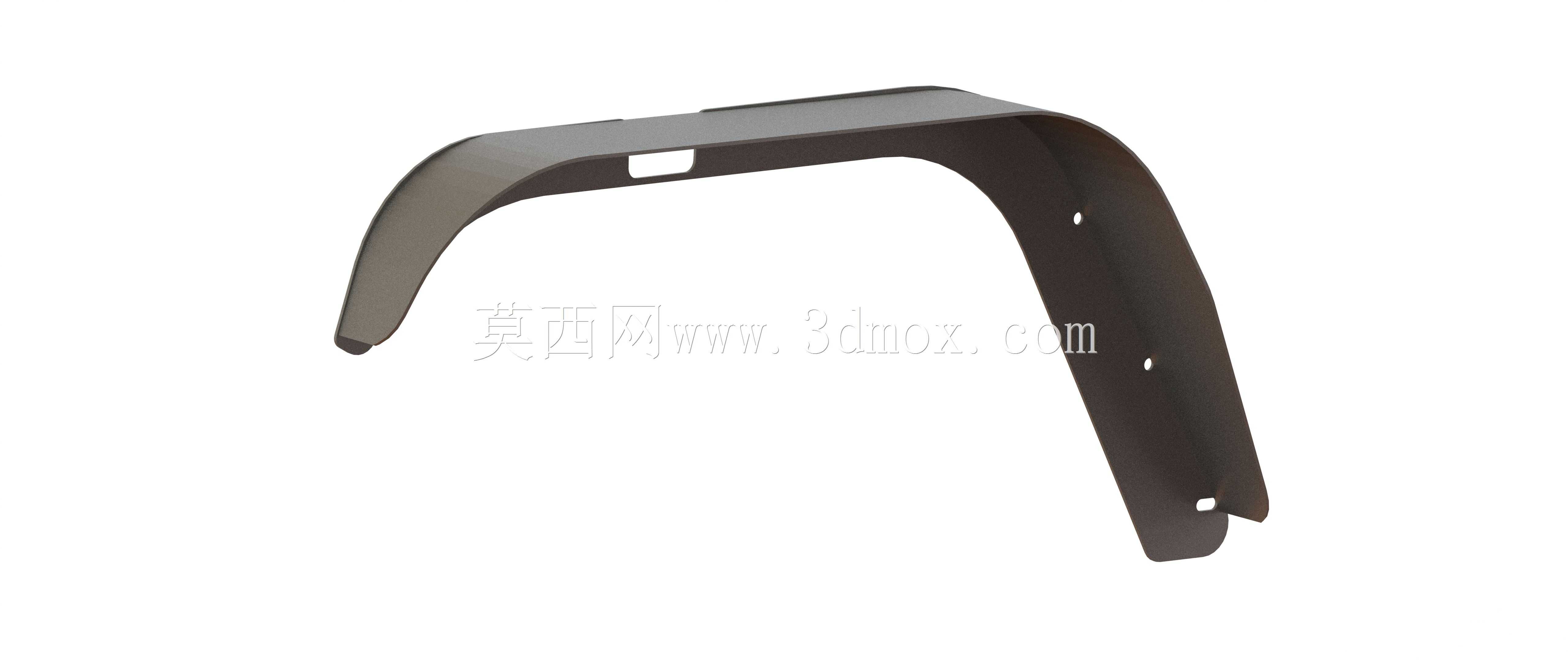

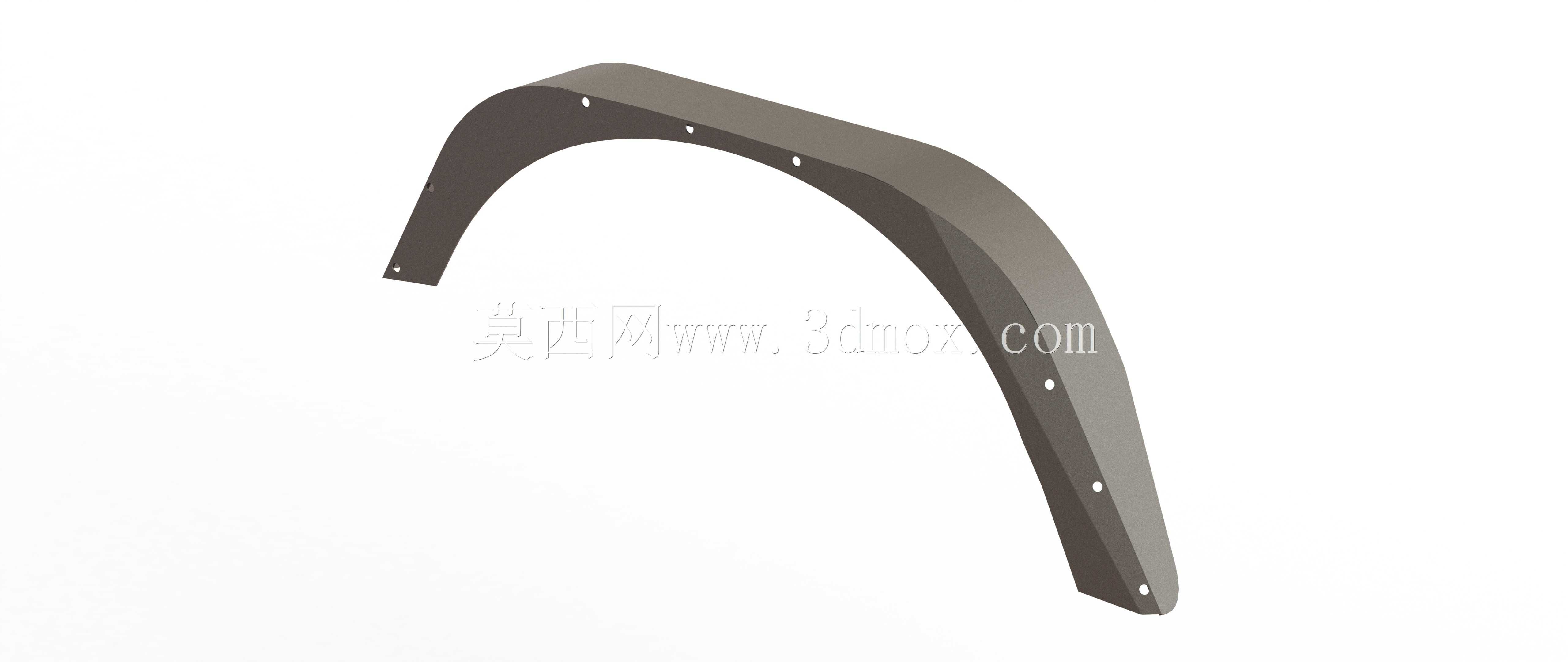

　　平挡泥板及轮周结构的设计需要在防护能力与排泥空间之间取得平衡。挡泥结构过短时，泥浆、碎石会被大花纹轮胎高速抛向后车、侧踏板和车门后缘；过长或过硬，则在交叉轴、岩石错位和轮胎大角度跳动时容易卷入胎面。模型中可通过轮心、轮胎最外点、轮眉边缘和杠体端点建立截面检查，确认不同转向角下的运动包络。

　　从应用场景看，这类整车装配可用于越野改装件开发、车架附件匹配、绞盘托架设计、灯光布置、底盘护板放样以及3D打印比例样件验证。设计人员可以在数模中剖切前杠安装座，检查螺栓操作空间；也可以隐藏车壳，观察底盘纵梁、悬架摆臂、转向拉杆和护板之间的层级关系。对于加工而言，前杠、侧杠和护板更适合采用板材折弯、激光切割和焊接组合，外形件需控制圆角过渡，避免应力集中；安装支架则应优先考虑可拆卸维护，便于现场调整。

　　整体结构体现的是硬派越野车辆从外观到功能附件的系统化匹配：大轮胎提供抓地与离地间隙，重型保险杠承担绞盘和救援载荷，侧滑块保护门槛，辅助灯改善夜间视野，底盘支撑把外部冲击传递到更强的车架区域。三维建模的核心不是复刻一辆车的形状，而是在装配关系中提前发现运动干涉、承载薄弱点和安装边界问题，使后续改装方案既能满足岩石攀爬、泥地穿越和长途重载需求，也保留维修、拆装和持续升级的工程可行性。
