CH340E串口转接板USB-C接口结构

　　在小型电子设备、测试治具和嵌入式控制机柜里，串口调试接口往往不是一个孤立元件，而是连接主控板、下载器、传感器板和上位机的关键边界。CH340E这类TTL转USB-C转接板的三维结构，重点不只是把芯片、接口和排针摆到一块紫色PCB上，而是要在狭窄设备空间里把插拔方向、线束避让、固定孔位、焊点高度和维修可达性一起考虑清楚。实际项目中，这类模块常被放在控制箱侧板、调试窗口内侧或实验台架的临时接口区，工程师需要在整机建模阶段提前确认USB-C插头插入后是否与外壳筋位干涉，排针接线后是否影响盖板闭合，板边安装孔是否能与支架或绝缘柱对齐。

　　从功能上看，该模块承担USB总线与TTL串行信号之间的转换，板上引出Tx、Rx等通信脚，并提供+5V与3V3相关电源边界，便于适配不同电平的单片机、通信模组或检测板。建模时不能只按二维丝印摆放器件，USB-C连接器的金属外壳、插接口深度、尾部焊盘和板下支撑都要保留；CH340E芯片本体、周边电阻电容、晶振或无源器件、LED指示件以及排针座的高度差异，会直接影响设备内部的安全间隙。若模型过度简化，结构评审时很容易漏掉插头插拔行程、线束弯曲半径或相邻板卡堆叠高度，等到样机装配才发现接口无法正对开孔。

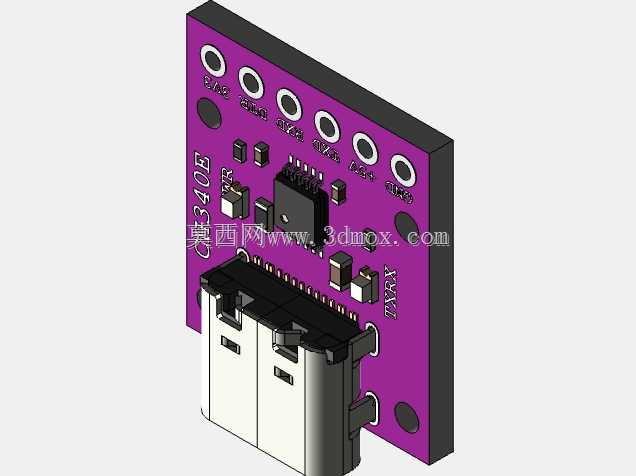

　　这块转接板采用矩形小板布局，USB-C接口位于板边，适合从设备侧面板外露使用；板上圆形开孔和定位孔可用于螺丝固定、铜柱支撑或治具定位。排针沿一侧布置，信号脚间距按常规针座设计，接线时可通过杜邦线、端子线或直接焊接方式连接目标板。紫色基板在模型中作为绝缘承载层，黑色器件与金属接口形成明确的材质区分，视觉上便于检查元件分区；但结构设计更应关注PCB厚度、器件最高轮廓、接口外伸尺寸和板边到孔位的距离。对于需要把模块嵌入壳体的场景，USB-C插口中心线应与外壳开孔中心线保持一致，周围还要留出插头外壳和手指操作空间，不能只按模块本体轮廓预留位置。

　　设计思路上，这类小板通常优先保证通信链路短、接口朝向明确、焊接与返修方便。芯片靠近USB接口和信号引脚，可以缩短高速USB相关走线的结构占位；外围小器件围绕芯片布置，使板面紧凑；排针标识清晰，有利于调试时快速识别发送、接收和电源脚。三维建模时，建议将PCB、贴片元件、针座、USB金属壳、安装孔分别建为可识别特征，这样在总装中既能做干涉检查，也能在出工程图时标注安装边界。若设备内部存在金属支架，还应在USB外壳、焊点和支架之间保留绝缘距离，必要时增加绝缘片或塑料隔离柱。

　　从安装边界看，板厚方向的累积尺寸最容易被忽视。USB-C连接器上方金属壳、下方焊点和补强结构会占用板边上下空间；排针座插入导线后，接线端可能高出板面较多；贴片电容电阻虽然高度低，但在紧贴外壳内壁时仍需保留防压间隙。固定孔不宜距离板边过近，以免螺丝头或铜柱压到走线和焊点；若模块通过双面胶、扎带或导轨槽固定，也要在模型中体现固定件所占空间。对于维修频次较高的调试设备，接口应布置在无需拆开整台设备即可插拔的位置；对于长期封闭运行的设备，则可将模块放在内侧，只保留短USB线到面板插座，以降低碰撞风险。

　　在自动化测试台、教学实验板、机器人控制盒和小型传感采集装置中，这种转接板的价值在于把通用USB接口转化为设备内部常用的TTL串行通道。结构工程师拿到模型后，可直接把它放入整机布局，核对侧板开孔、线束通道、接插件插拔角度和板卡固定方式；电气工程师则可依据引脚位置规划Tx、Rx、电源和地线连接。模型保留真实器件层次后，装配评审能够更早发现接口偏位、针座反接、盖板压件、插头无法完全插入等问题，从而减少样机阶段反复改板和壳体返工。
