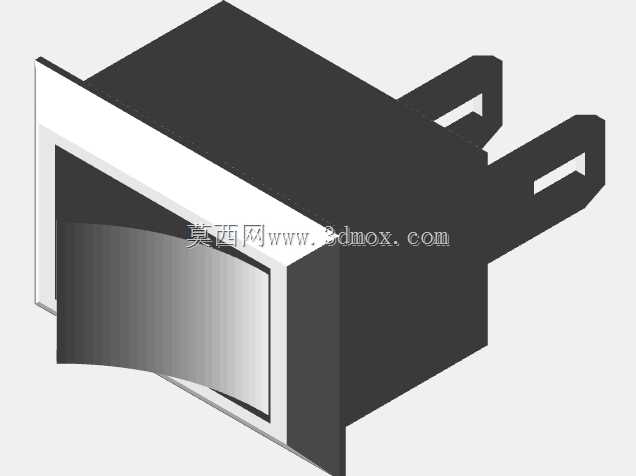

KCD1-11型船型翘板电源开关结构

　　在低压电控回路、小型家电、工控终端的面板控制场景里，这类翘板式开关是最常见的通断执行元件之一，日常接触的桌面排插、小型仪器供电面板、DIY电控盒的电源控制位，大多会选用这类结构紧凑、操作反馈清晰的开关元件。不同于旋钮式或者拨动式开关，翘板结构的操作行程短，按压时的段落反馈明确，操作人员不需要刻意观察开关状态，仅凭指尖的触感就能判断是否完成通断动作，在需要频繁启停小功率负载的场景里，这种操作特性能够有效降低误操作概率。

　　从结构设计逻辑来看，这款开关采用嵌入式面板安装结构，前端的翘板按键突出安装面板表面，按键边缘做了微小的弧度处理，按压时不会出现硌手的问题，按键与壳体之间预留了均匀的活动间隙，既不会因为公差累积出现按键卡滞，也能避免日常使用中灰尘、飞溅的液体直接进入开关内部造成触点接触不良。开关后部的两个插片式接线端采用平行排布设计，插片的厚度和宽度符合通用快接端子的适配标准，接线时不需要焊接，直接将对应规格的母端快插端子压接在导线上后插紧即可，能够大幅提升批量装配时的接线效率，插片与开关内部基座采用嵌件注塑的方式固定，能够承受常规接线时的插拔力，不会出现插片松动移位导致的接触不良问题。安装边界方面，这款开关的壳体为标准矩形结构，安装时只需要在面板上开出对应尺寸的矩形安装孔，将开关整体从面板正面推入，依靠壳体两侧的弹性卡扣就可以牢牢卡在面板上，不需要额外加装固定螺丝或者压板，面板厚度适配范围覆盖常规设备面板的常用厚度，从薄型塑料外壳到稍厚的金属面板都能可靠固定，安装后开关前端的装饰边框刚好覆盖安装孔的边缘，能够遮盖开孔时产生的毛刺或者公差缺口，保证面板外观的整洁度。

　　内部结构设计上，开关的触点采用银合金材质，能够承受小功率回路下的频繁通断冲击，避免长期使用后触点氧化导致的接触电阻增大、发热等问题，翘板与触点之间的传动结构做了自复位定位设计，每次按压切换状态时，动触点都会快速与静触点完成接合或者分离，减少拉弧产生的概率，延长开关的实际使用寿命。在实际选型应用中，这类开关通常用于控制交流220V等级以下的小功率负载回路，作为设备的总电源切断或者功能回路切换元件使用，设计选型时需要注意匹配负载的额定电流，避免过载使用导致触点烧蚀，三维建模过程中需要重点确认安装孔的尺寸公差、卡扣的弹性变形量、按键的活动行程范围，保证装配后按键活动顺畅，卡扣固定可靠，不会出现安装后松动或者按键按不动的问题。

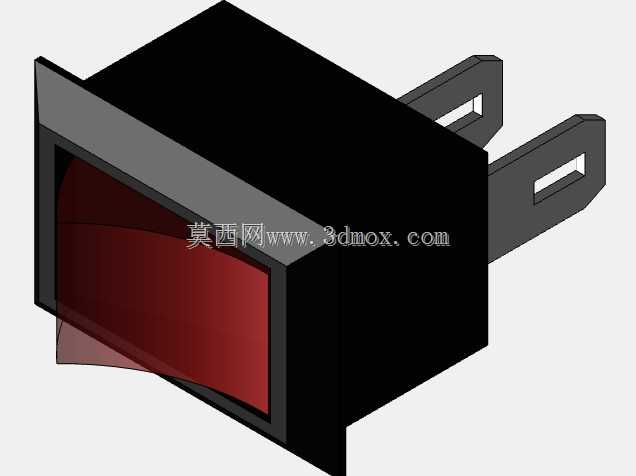

　　建模时对开关的外观细节做了还原，包括按键表面的防滑纹理、壳体的脱模斜度、插片的倒角细节，整体结构的装配间隙按照实际量产产品的公差标准做了预留，能够直接用于设备面板的装配干涉检查，也可以作为电控类教学演示的结构样件使用，帮助设计人员直观理解这类常用开关的结构组成和安装方式，在做设备面板布局设计时，可以直接调用该模型进行开孔位置排布、操作空间校验，避免后期打样时出现安装干涉、操作空间不足的问题。
