精密气动直线滑台模组结构设计

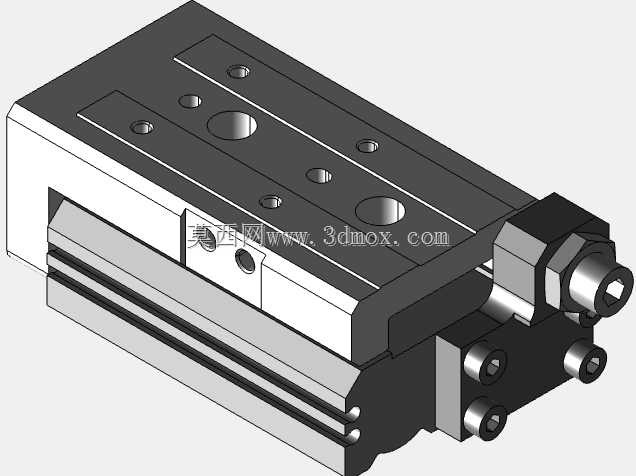

　　在自动化产线与非标专机的布局里，直线进给单元往往决定整台设备的节拍与重复定位表现，这款气动滑台正是面向短行程、高频次往复工位开发的紧凑型执行部件。从整机结构看，它采用缸体与导轨一体化的本体思路，将驱动气缸、直线导向、负载安装面整合在同一刚性壳体内，避免了分立气缸外加导轨拼装时带来的对接误差、支架变形与累计间隙问题。滑台顶部为平整的工作台面，台面上分布多组螺纹孔与定位销孔，孔位按规则阵列排布，方便夹爪、吸盘座、检测支架、挡料块或小型工装直接锁附，减少过渡连接板的使用。侧面与端部预留气口及传感器安装槽，可配合磁性开关检测活塞伸出与缩回位置，为PLC提供到位信号，实现工位联锁与节拍控制。

　　从实际用途看，这类滑台常见于分拣工位的短距离推料、装配线上的工件移位、检测设备中的探针进给、包装机械里的挡料与分料、以及电子组装中夹具的精密平移。相比电缸，气动方案结构简单、响应快、维护点少，对气源稳定的车间环境适应性强；相比裸气缸，它自带导向，能够承受一定的侧向力与力矩，活塞杆不直接承受偏载，因而寿命与运行平稳性明显提升。设计中本体多采用硬质阳极氧化铝或精密加工铝合金，在保证刚性的同时控制自重；内部导向副通常选用循环直线导轨或高精度滑配导轨，配合耐磨保持件，使运动过程摩擦阻力均匀、低速爬行现象受到抑制。端部设置可调缓冲或液压缓冲结构，活塞接近行程端点时速度逐步衰减，降低撞击噪声与振动，这对高速循环工位尤其关键。

　　建模时需要重点还原几条边界关系。首先是工作台面的安装孔系，孔间距、螺纹规格与销孔位置必须与实物一致，否则下游工装设计会出现干涉；其次是本体底部及侧面的安装基准，滑台通常通过底面沉孔或侧面通孔固定在安装板上，基准面的平面度与孔位公差直接影响装配后导向方向与设备坐标的平行度。外形上，滑台呈长条矩形模块，长度方向对应运动行程，宽度方向容纳双导向轨道与缸径，高度方向则叠加缸体、滑块与台面厚度。端部气口接头、调节螺钉与磁性开关槽会占用额外空间，三维布局时不能只按主体外轮廓留位，还要给气管弯曲半径、传感器插拔和扳手操作留出可达空间。

　　从受力角度校核，选型不能只看理论推力。气压、缸径决定理论输出，但实际有效推力会随缓冲、背压、导向摩擦和负载方向变化；当负载重心偏离台面较高时，会产生倾覆力矩，需核对允许静力矩与动力矩曲线，必要时选大一档规格或增加外部导向。侧向负载较大的场合，应让工作力尽量沿导轨方向作用，并使负载重心靠近滑台中心，以减小偏载造成的导轨局部磨损。行程选择上，滑台并非越长越好，过长行程会降低本体固有频率、增加悬臂状态下的振动；短行程高频工位则更关注端盖缓冲能力与密封寿命。

　　结构细节上，顶部台面与内部滑块刚性连接，活塞运动通过缸内传动带动台面沿导轨直线往复；端盖处设有进出气口，换向阀控制压缩空气交替进入两腔，实现伸出与缩回。导轨预压设计需要在刚性与摩擦之间平衡，预压过大则启动压力升高、磨损加快，预压过小则存在间隙、定位重复性下降。密封件分布在活塞与活塞杆部位，长期运行中应关注气源过滤与润滑状态，粉尘较多的产线可考虑增加防尘刮板或防护罩。模型把本体台阶、安装孔、气口、端部缓冲螺钉和侧面传感器槽都完整表达出来，便于在设备总装中进行干涉检查、气管走线规划以及工装连接设计，也为后续选型校核、行程确认和维护点布置提供直观依据。
