57系列两相混合式步进电机结构数模

　　在桌面数控设备、小型自动化工作站的布局阶段，动力轴的安装边界往往是整机结构干涉排查的核心项，这款57法兰规格步进电机的三维数模，正是围绕设备布局、安装校核、传动对接的实际工程需求搭建，可直接嵌入各类开环运动控制机构的装配环境中完成空间校验。

　　从实际使用场景来看，这类57机座步进电机覆盖的工况非常广泛：小型数控雕刻机的XYZ进给轴、3D打印机的重型挤出与运动轴、桌面点胶机的位移驱动、自动送料机构的分度转位、包装设备的短距推拉执行、实验室小型工装的工位切换，都会选用该规格动力元件。它依靠脉冲信号完成角位移控制，无需额外加装位置反馈元件即可在中低速区间获得稳定的定位精度，低速运行时输出扭矩充足，不会像普通直流减速电机那样出现丢步、启停冲击过大的问题，非常适合启停频繁、需要精准定距动作的轻载自动化工位。

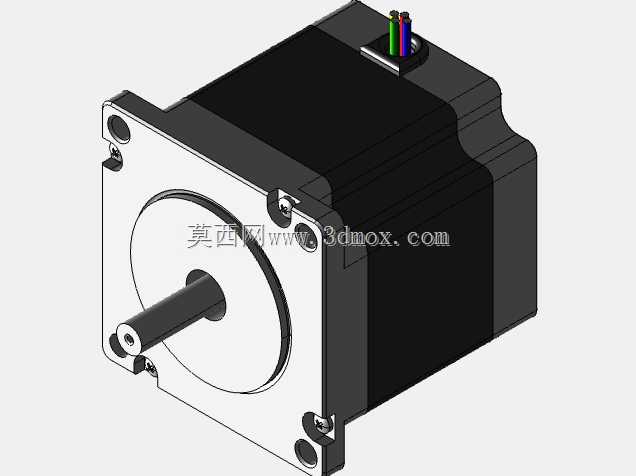

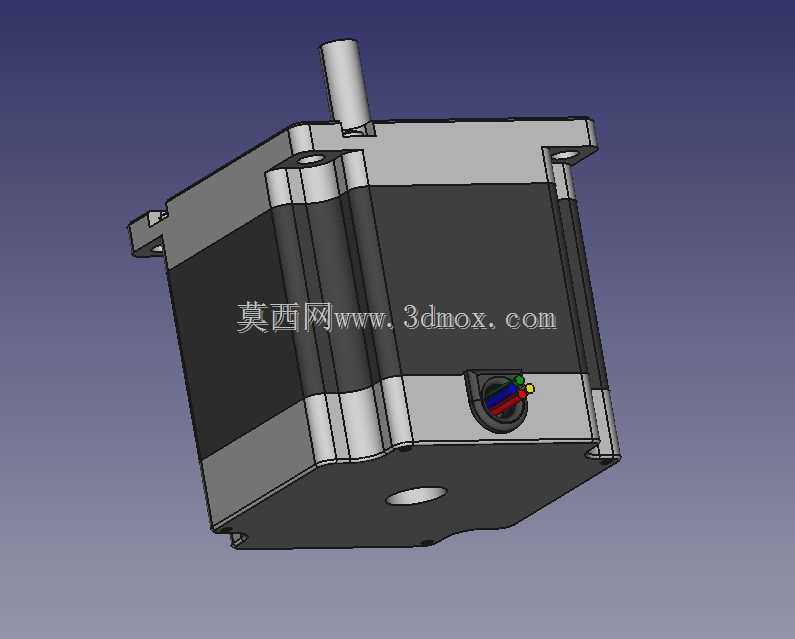

　　数模还原的结构细节完全贴合实物装配逻辑：前端方形安装法兰预留四个沉头固定孔，孔位间距遵循Nema23标准安装规范，现场安装时可直接将电机端面贴合设备安装立板，从外侧穿入内六角螺钉锁紧，不需要额外加工转接法兰。输出轴为直径6.35mm的D型切削轴，轴段有效伸出长度21mm，轴端的扁位设计可以和同步带轮、联轴器、主动齿轮的顶丝形成防转配合，传动对接时不会出现轴孔相对打滑的问题；建模时特意保留了轴肩的定位台阶，安装传动件时可以直接靠面定位，省去反复测量轴伸长度的步骤。电机主体机身长度为54mm，方形机座的外轮廓边角做了圆角过渡，数模中完整还原了机身侧面的引出线避让空间，布局时可以提前规划线缆走向，避免机身和周边钣金、型材支架发生硬干涉。

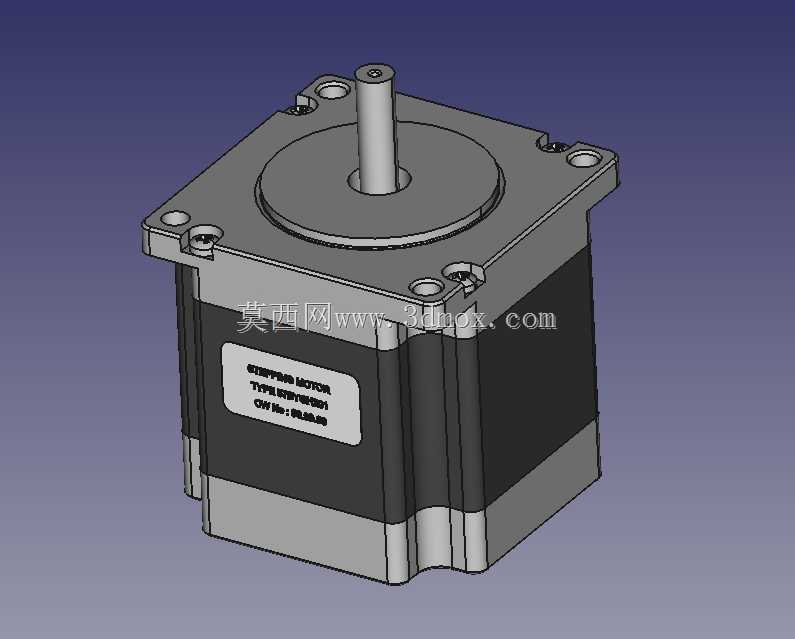

　　建模过程中对电机的分层结构做了精准还原：前端盖的轴承室位置、定子铁芯的叠片分段轮廓、后端盖的封装造型都和实物比例一致，机身表面的参数标识区域也做了对应呈现。在整机装配校验时，工程师可以直接调取该数模完成多项关键校核：首先核验安装法兰的孔位和设备立板的开孔是否完全对正，避免实物加工后出现螺钉穿装错位；其次模拟输出轴和联轴器的对接行程，确认轴伸长度不会出现顶死、或者配合长度不足导致传动松动的问题；再排查电机尾部和设备内腔的走线槽、限位开关、相邻轴系的安全间隙，尤其是多轴并排布置的设备，57见方的机身占用空间较大，提前在三维环境中排布好位置，能完全避免实物组装时才发现空间不足的返工问题。

　　从选型适配的角度，该数模的尺寸边界可以直接通用同系列多款同安装规格的步进电机，不同扭矩等级的同法兰机型机身长度差异很小，在设备设计阶段套用该数模完成布局后，后期根据负载扭矩需求更换同安装尺寸的不同型号电机时，安装孔位、轴伸对接尺寸完全兼容，不需要修改整机的安装结构，大幅降低设计迭代的改动量。对于做传动机构设计的工程师来说，还可以基于该数模直接匹配对应的同步轮、支撑座、导轨滑台的装配关系，把电机输出轴的中心高和滑台传动轮的中心高在三维环境中调整至同一平面，避免带轮错位导致同步带跑偏、异常磨损的问题。数模中机身的散热筋轮廓也做了写实还原，布局时可以预留出机身侧面的空气流通间隙，保证电机长时间运行时的散热空间，避免密闭腔体内热量堆积导致电机扭矩下降、丢步故障。
