长条式通风百叶窗2590x410结构

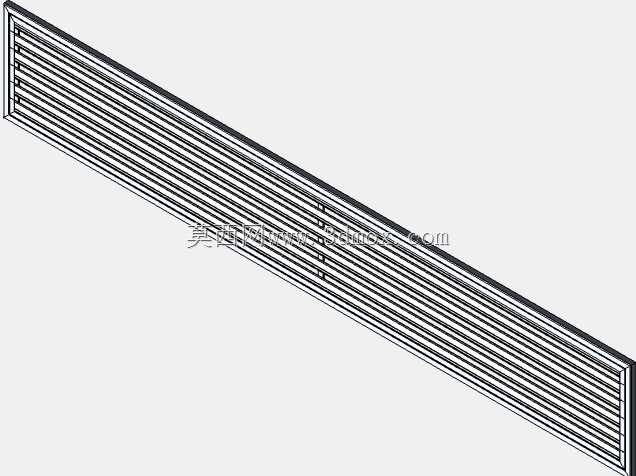

　　该构件为长条形通风百叶窗，整体外廓尺寸为2590mm×410mm，属于大长宽比的通风口结构，常用于柜体、设备间、变压器周边围挡、箱式机组侧壁以及需要连续通风散热的狭长安装面。结构采用外框加多层平行百叶片的形式，外框承担安装定位和整体刚性，百叶片按等间距排列，在保证空气流通的同时形成视线遮挡和防护作用。实际工程中，这类百叶窗并不只是简单的装饰件，而是设备热管理与外部防护之间的界面部件。设备运行时，内部热空气需要通过百叶通道向外排出，外部冷空气也可沿叶片间隙进入，形成自然对流；当用于柜体或围挡时，叶片的倾斜方向还能减少雨水、飞溅物和较大杂物直接进入内部的概率。

　　从建模思路看，长尺寸构件最需要控制的是整体直线度与叶片间距一致性。外框采用矩形边框围合，边框截面在三维中需要体现折边或型材搭接关系，使模型不仅表现外观，也能反映装配时的受力路径。百叶片沿长度方向连续延伸，端部与边框连接，若采用钣金工艺，可由薄板折弯成型；若采用型材工艺，则可按定尺裁切后嵌入框体。模型中叶片数量较多，排列规律明确，适合通过阵列方式建立，但在工程深化时不能只依赖视觉阵列，还应核对每片叶片与边框的干涉、端部留缝以及焊接或铆接空间。

　　外形边界方面，2590mm的长度决定了它适用于横向连续通风面，410mm的宽度则限制了单组百叶的通风高度。安装时需在基体上预留对应矩形开口，开口尺寸应与外框外径协调，通常框体外侧需要保留紧固件布置位置。若安装在钣金柜壁上，可通过边框四周螺钉、拉铆钉或压条固定；若嵌入混凝土或砖砌洞口，则需配合预埋框、膨胀螺栓或装饰压边。由于构件细长，运输和安装过程中容易出现扭转变形，设计时应关注边框截面高度、板厚以及中间加强措施。对于跨度较大的使用场景，可在背面增加横向加强筋或防护网，但加强件不能遮挡主要通风截面。

　　功能特性上，平行百叶结构兼顾通风率与防护性。叶片倾角越大，遮挡和防雨效果通常越好，但有效通风面积会受到一定影响；叶片间距越密，外观整体性越强，却会增加风阻。因此在设备选型时，需要结合散热量、允许温升、进出风路径和环境条件确定叶片角度与间距。该模型呈现的是窄高方向多层排布、长度方向贯通的形式，适合安装在气流需要沿设备长边均匀通过的位置。例如变压器或电气柜外侧，热量往往沿箱体表面上升，长条百叶能够提供连续的排风带，避免局部热点无法释放。

　　结构细节上，外框四角应体现明确的连接关系。若为焊接框，角部需保留焊装工艺余量；若为拼装框，则要考虑螺钉头或连接件不突出于安装面。百叶片两端不能仅以悬空线条表达，应与侧框形成可靠连接，否则在振动环境下容易产生噪声或松动。对于户外使用场景，还可在模型深化阶段补充背部钢丝网、过滤棉压条或防雨挡板，使通风、防虫、防杂物和维护更换形成完整方案。室内场景则可适当简化背部结构，重点保证通风面积和外观平整。

　　从三维建模角度，该类零件应优先建立可参数化调整的骨架：先确定外框长、宽、边框截面和安装孔位，再定义叶片截面、倾角、间距和数量。这样当洞口尺寸变化时，可通过参数快速衍生不同规格，而不必逐片重建。叶片阵列后需检查端部与框体的布尔关系，避免出现薄片零厚度、重复面或穿插错位。细长外框还应注意倒角和折弯半径，尖锐边角虽然在视觉上容易绘制，但不符合钣金加工和现场安装的安全要求。

　　在设备布局中，百叶窗的位置不能只按外观均分，还要与内部热源、风机和线缆通道匹配。若作为自然排风口，应尽量布置在热空气聚集的上部或背压较小的位置；若作为进风口，则应设在低位并避免正对粉尘、雨水冲刷方向。对于机械结构设计者而言，该三维模型可作为柜体围护、机组外罩、通风墙板和设备防护系统的基础构件，用于校核开孔边界、叶片排布、安装空间以及与周边骨架的配合关系。
