遥控车1比10比例避震安装坑架

　　这个坑架主要面向1/10比例遥控模型车的底盘改装与电子设备布置场景，常见于平跑车、漂移车、短卡类模型的车架调整环节。模型车在实际跑动中，电调、接收机、陀螺仪等电子件需要固定在底盘上方的可靠区域，同时还要避开转向拉杆、避震塔顶、电池仓边缘等运动部件，坑架就是承担这部分承载与限位作用的折弯支架。它不是整车外观覆盖件，而是偏功能性的安装基座，结构虽然不复杂，但孔位、折弯高度和底部避让如果处理不当，装车后很容易出现干涉、螺丝锁附不稳或者电子件晃动的问题。

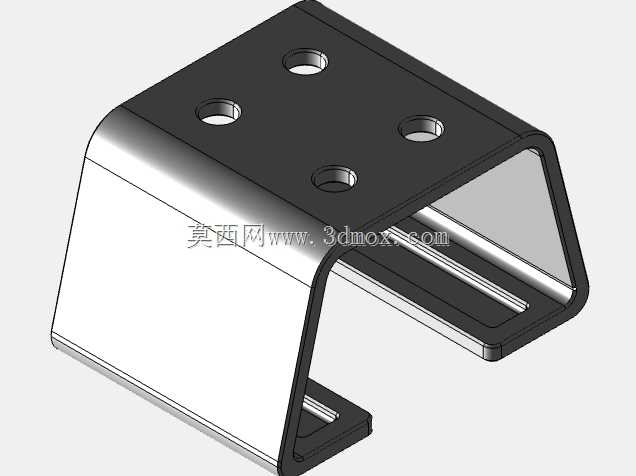

　　从结构上看，零件采用U形折弯思路，顶板作为主要安装面，四个角部分布圆形通孔，用于螺丝穿过并固定上方设备或支架本体；两侧立板向下延伸，形成跨接在底盘两侧的支撑边界，底部折边则贴合车架安装平面。顶板孔位没有简单排成一条直线，而是根据模型车常见设备安装间距分散布置，这样既可以兼容不同宽度的电调固定座，也能给接收机扎带、魔术贴或者小型压片留出选择空间。孔边做了适合3D打印成型的局部加厚，避免螺丝锁紧时顶面出现发白、开裂或沉头位置塌陷。

　　下部空间是这个零件设计时比较关键的部分。支架跨在底盘上方后，中间不能完全封死，因为模型车的避震、连杆、走线或电池限位凸台都可能从下方穿过。图中底部两侧保留了长条形槽位和开放空腔，作用就是让运动件有足够行程，同时让支架的支撑脚落在底盘较平整的区域。实际建模时，这类槽位不能只按视觉轮廓切除，需要结合避震上摆极限、转向最大转角和车壳柱位置逐一检查间隙。尤其遥控车在落地冲击时，避震会快速压缩，若支架内壁与避震帽之间余量不足，颠簸路面就会发生敲击，轻则影响悬挂动作，重则使打印件层间断裂。

　　设计思路上，这个坑架更强调打印可行性和装车容错。整体壁厚没有采用金属钣金件那种很薄的等厚方式，而是按FDM打印的受力特点分配材料：顶板承受螺丝压紧和设备重量，厚度相对充足；两侧立板承担折弯后的支撑作用，外壁连续过渡，减少尖角应力集中；底部接触区域加宽，使压在底盘上的面积更大，锁紧后不容易因车辆振动而翻转。零件外形带有圆角过渡，既符合3D打印逐层堆积的成型习惯，也能避免模型车维护时尖锐边缘划伤线材或车壳。

　　安装边界方面，坑架的宽度要与1/10车架中部可用空间匹配，两侧立板外缘不能超出车壳内部轮廓，否则车壳扣下后会被顶住；内缘又要给避震塔和连杆留出通道。顶板高度决定了电子件的布置上限，过高会抬升重心，影响车辆过弯姿态，过低则会压到避震弹簧或线材插头。底部折边的长度需要覆盖底盘上可受力的区域，不能悬空压在薄肋条上；固定孔与底盘原有孔位对齐时，还要考虑螺丝头、螺母或防滑垫片的容纳空间。若用于不同品牌车架，孔距通常需要按实车测量微调，不能只凭比例缩放。

　　功能特性上，它把设备承载、螺丝固定、避震避让和走线空间整合在一个折弯式支架里。顶板的多孔位设计允许安装位置前后微调，底部开放槽位则降低了与悬挂系统冲突的概率。对于模型车改装来说，这种零件的价值不在于复杂曲面，而在于把车架上零散的安装需求收敛到一个可打印、可修整、可反复验证的结构件上。建模时应重点检查孔位同轴、折弯内壁间隙、底部支撑面平面度以及打印方向；装车时再结合避震压缩、转向极限和车壳闭合高度做最后确认，才能让坑架在振动和冲击环境下保持稳定。
