Uhaul拖车牵引球挂接装置结构

　　这套牵引挂接结构主要服务于轻型皮卡、厢式货车与租赁拖挂车辆之间的动力连接场景，在Uhaul这类自助搬家拖车、小型货运拖斗、露营拖挂以及设备转运平台上使用频率很高。它不是单纯的装饰性球头，而是承担整车纵向牵引力、倒车推力、转弯侧向约束以及行驶中冲击载荷的关键连接件，结构上必须同时兼顾插入方口后的定位、锁止防松、球头承载和日常快速拆装。

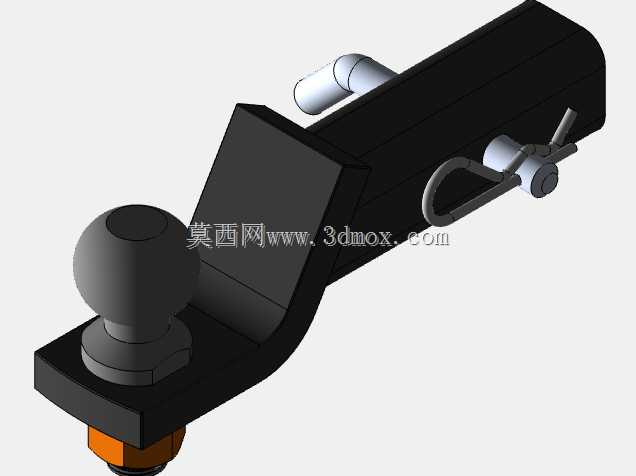

　　从实际装车边界看，后方黑色主体为标准矩形插管段，用于伸入车辆后保险杠内侧的拖车方口接收器中。插管截面按照常见2英寸方口挂接系统设计，侧壁预留横向锁销孔，装配时将插管推入接收器，使两者销孔对齐，再穿入带防丢夹的弯形锁销。锁销末端采用R形弹性夹片限位，避免车辆颠簸时销子轴向退出；这种结构比普通开口销更适合户外拖挂，拆装不需要专用工具，却能在持续振动下保持可靠约束。插管上方还设置了一个直立式辅助握把或止动件，便于人员对位插拔，也能在挂接过程中提供手扶受力点，减少方口咬合时对位困难。

　　前部弯臂承担高度转换与载荷传递。拖挂方口接收器通常位于车辆后梁附近，而拖车球头需要落在拖挂连接罩能够扣合的高度范围内，因此弯臂通过阶梯式弯折把球头中心前移并降低到合适位置。弯臂与插管并非简单薄板拼接，而是采用厚壁承力构型，在牵引方向上形成连续传力路径：拖车拉力经球头、球座、弯臂、方插管、锁销，最终传递到车辆底盘拖挂梁。该路径上最忌讳局部突变造成应力集中，因此模型中弯臂转折处保留了较大的实体过渡区域，外形虽然简洁，但截面厚度明显按承力件思路处理。

　　球头部分采用1.875英寸规格牵引球，属于轻型拖挂常用球径之一。球头下方为带台阶的安装座和锁紧螺母结构，球颈直径、球头圆弧与下方法兰面共同决定拖挂连接器的摆动自由度。车辆行驶时，拖车连接罩可以绕球头进行一定角度的上下俯仰和左右回转，以适应坡道、颠簸路面和转弯时两车姿态差异；球头表面需要保持连续圆弧，不能出现影响连接器锁扣运动的棱角。模型中球头、球颈、底部六角锁紧段均有明确表达，能够用于检查球头与连接器罩壳之间的包络关系，也方便在教学或设计中拆解螺纹连接与防松逻辑。

　　安装时需要重点核对几个边界：第一，方插管插入深度必须满足接收器要求，锁销孔不能只处于边缘咬合位置，否则牵引力会使方管产生撬动变形；第二，球头中心高度应与拖车静止状态下的连接罩高度尽量匹配，过大的高低差会让拖车轴荷异常，增加轮胎磨损和行驶摆动；第三，锁销穿入后防丢夹必须完全张开，弯环端部不得干涉接收器外侧加强板；第四，球头下方锁紧螺母应贴合安装面，避免球头在弯臂孔内转动。

　　在三维建模层面，这类零件适合用实体建模方式完成：方插管可先建立矩形截面并拉伸至插入长度，再切除销孔与端部倒角；弯臂需要通过多段拉伸或凸台叠加形成承力轮廓，转折处不宜用薄肋代替主体；球头部分利用旋转特征生成球面、球颈和底部螺纹段，再单独建立六角螺母；锁销与R形夹属于装配件，应按照实际穿装方向表达，而不是简单附着在外侧。装配检查时，可让方插管与接收器做同轴配合，锁销与销孔做同轴约束，球头保留为与拖车连接器配合的基准件。

　　该结构的价值在于把拖挂连接中最常见的三个动作集中体现出来：插管对位、销轴锁止、球头铰接。对于结构设计人员，它可以作为方口拖挂附件的载荷路径参考；对于设备选型人员，可以据此核对球径、方口规格和销孔位置；对于三维建模学习者，也能通过实体特征、装配关系和运动自由度理解机械连接件如何在真实车辆上工作。
