包装用平切折弯金属承载隔板结构

　　这套金属板件面向工具收纳、周转包装与内衬定位场景，核心作用是在硬质包装箱内部形成分层承载与物品限位，避免零散工具、配件在搬运、堆叠和运输过程中发生相互碰撞、窜动或表面划伤。板件采用平板切割后局部折弯的工艺路线，先在整张薄金属板上按排布轮廓完成镂空，再沿预设折线翻起侧边与限位边，最终形成上下两层可对合使用的托盘式隔板。

　　从结构思路看，设计没有采用额外焊接框架或加装塑料衬垫，而是直接利用薄板折弯后的截面惯性矩提升整体刚性。平板状态下材料容易翘曲，翻边之后，板件四周和中间局部形成连续或间断的立边，受力时立边能够约束板面的弯曲变形，使整张隔板在承受多件工具均布载荷时仍保持平整。镂空区域并不是随意开孔，每一处轮廓都对应被包装物的俯视投影，孔位之间保留的筋条构成定位网格，物品放入后由孔边和筋条共同限制水平位移。

　　现场使用时，两块板件可分别布置在包装箱的下层和上层，也可作为同一层的上下夹持隔板。下层板承托物品底部，上层板在盖合后压住物品上部或穿过工具轮廓进行限位，中间留出的高度空间适配带凸起、手柄或接头的工具类产品。板边预留的小缺口和窄槽用于避让箱体铰链、锁扣、捆扎带或内部连接片，避免隔板装入后与箱壁干涉。对于需要频繁开箱取放的维修班组、设备安装队和现场服务箱，这种金属内衬比纸质或泡沫衬格更耐磨损，重复周转后不易出现压塌、掉屑和孔位扩大问题。

　　建模时需要重点控制三类边界：第一是外轮廓边界，板件外形必须小于箱体内腔的最小净宽和净长，折弯边还要预留装配间隙，不能按箱体外形尺寸直接展开；第二是高度边界，翻边高度受箱盖闭合行程限制，过高会顶起箱盖，过低则限位能力不足；第三是孔位边界，镂空轮廓要按物品最大实体截面并加入取放间隙处理，既不能松旷导致工具晃动，也不能过紧造成取件困难。

　　展开设计阶段，折弯线位置、孔边到折弯线的距离、筋条最小宽度都要结合板厚校核。孔边过窄会在激光切割后产生热变形，搬运受力时也容易撕裂；筋条过宽则会增加板件重量并浪费材料。折弯处应保留足够的平直段，避免镂空轮廓直接切入折弯半径区，防止折弯时孔角开裂。对于尖角轮廓，工程上通常在应力集中位置加入小圆弧或让开槽顺延，使板件在反复受载时减少裂纹起始点。

　　该类隔板常见于重载工具包装、检测仪器周转箱、维修备件箱和车间工位配料盘。它不是独立承力的设备部件，而是包装系统中的定位内装件，其价值在于把不规则外形的工具转化为规则排列、可清点、可固定的单元。实际排布孔位时，既要提高板面利用率，也要兼顾手指取放空间和重物重心分布；重量较大的物件应尽量靠近板件中部或箱体支撑区，避免单侧偏重造成搬运倾斜。

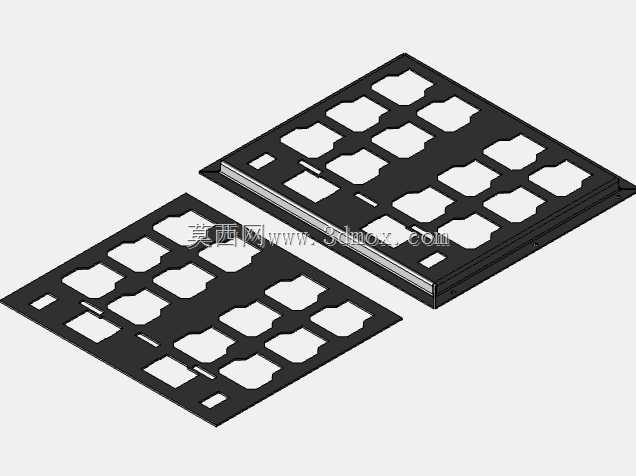

　　三维结构表达中，平板件与折弯件的关系需要清晰呈现：展开态反映切割路径和材料利用率，折弯态反映装入箱体后的空间姿态，两层对合关系则体现包装闭合后的夹持逻辑。板厚、翻边方向、镂空轮廓和局部避让槽共同决定了该件能否从图纸顺利转化为可加工、可装配、可重复使用的金属包装内衬。
