双层底盘迷宫导航智能小车结构

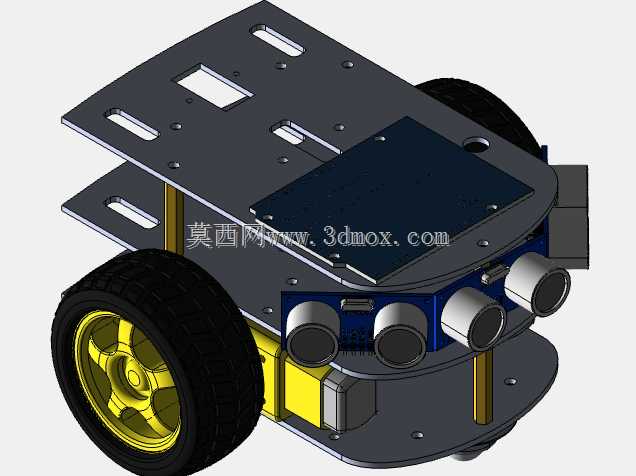

　　这套轮式移动载体的核心定位，是面向封闭迷宫场景的自主导航作业平台，整体采用上下双层平行板架的分层布局，把行走驱动、环境感知、主控承载三个功能区间在垂直方向完全错开，既压缩了整机的平面占地轮廓，也给后续加装不同功能模块预留了充足的安装面。从实际落地的使用场景来看，这类小车最常出现在高校工程训练中心的迷宫闯关实训、青少年机器人竞赛的路径探索项目，也可作为小型仓储区域里定点巡检、物料短途转运的微型载具原型——在预设的隔断式通道内，它不需要依赖外部全局定位，仅靠前端排布的测距元件就能实时采集墙面距离，自主完成岔路判断、死区折返、最优路径记忆的完整流程。

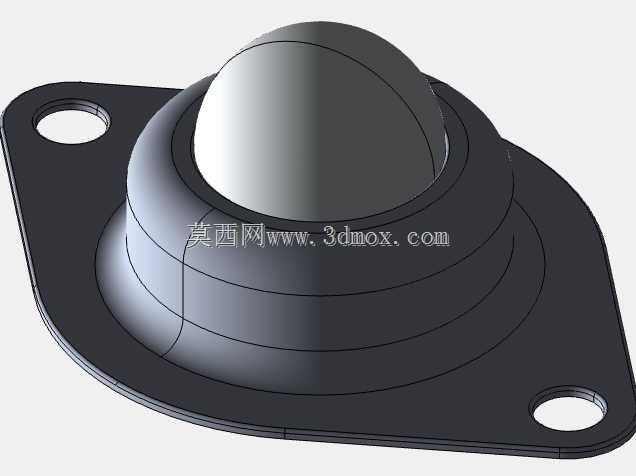

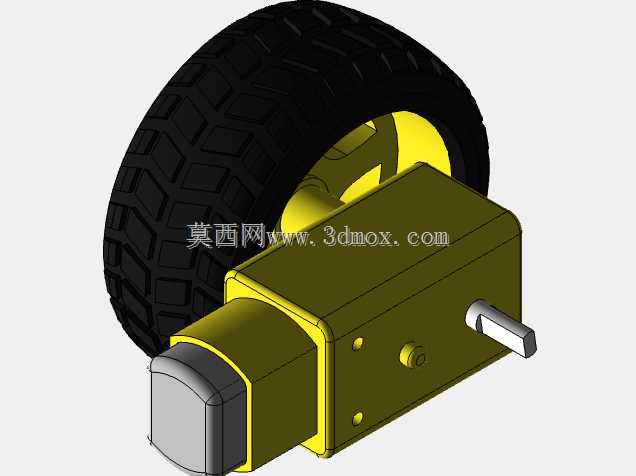

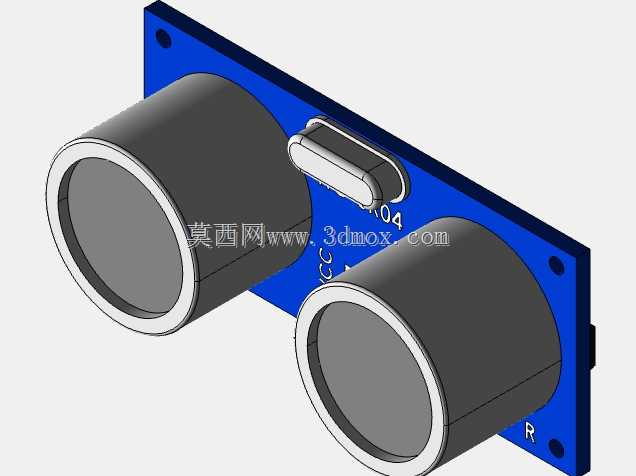

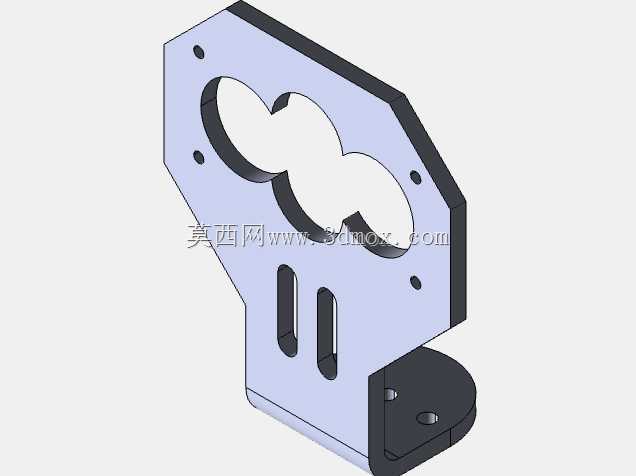

　　整机行走部分采用双侧独立驱动轮搭配尾部随动支撑的轮系方案，两个大直径橡胶轮胎分别由独立减速电机直连输出，左右轮的差速转向逻辑不需要额外设置转向舵机，原地回转半径可以控制在自身车身宽度范围内，刚好适配迷宫通道普遍偏窄的通行条件；轮胎表面做了连续的防滑胎纹，轮毂采用轻量化镂空造型，在保证轮体与电机输出轴同轴连接强度的前提下，降低了转动惯量，启停瞬间的打滑概率明显减小。前端感知层横向并排布置了多组超声波测距探头，探头的安装座做了统一的角度定位，相邻探头的探测波束在车身正前方形成连续的覆盖扇面，不会出现近距离墙面漏检的盲区；探头与上层主控板之间预留了标准接线空位，后续更换红外测距、激光漫反射传感器时，不需要重新改动底盘的安装孔位。

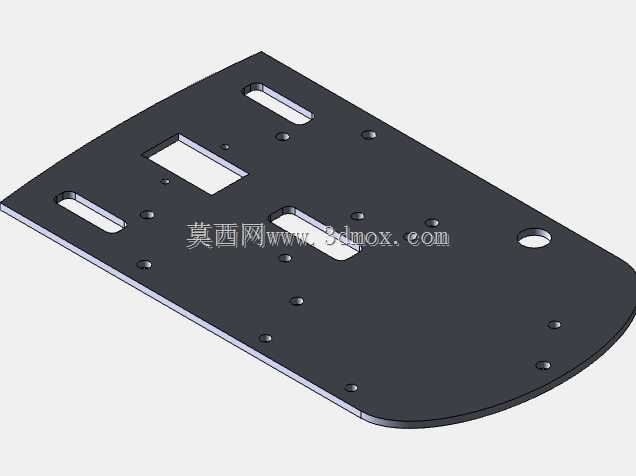

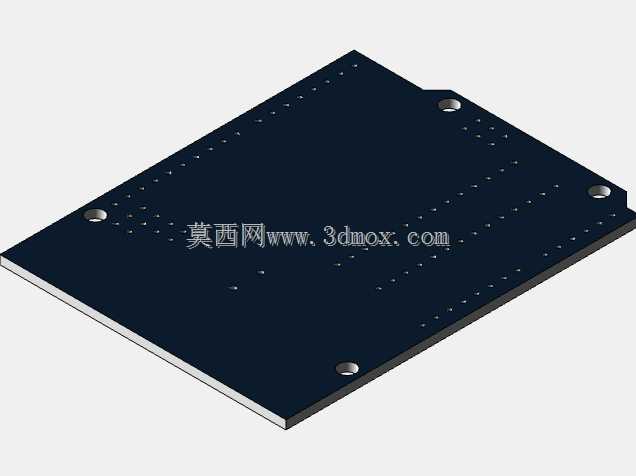

　　底盘两层板件的开孔逻辑完全围绕装配与调试需求展开：上层板预留了多组长条形调节槽与方形镂空窗口，长槽用于固定主控电路板、电池组的位置，可以根据元器件的实际尺寸横向调整安装间距，方形窗口则是给线束穿接、散热气流流通留出通道，避免上下层之间的走线被板件挤压；下层板除了承接驱动电机、轮轴支座之外，四周伸出的铜柱支撑位把两层板的垂直间距锁定在固定尺寸，这个高度刚好能容纳减速电机的机身厚度、接线端子的插拔空间，就算在下层加装编码器、防撞触边，也不会和上层搭载的元件发生运动干涉。板件边缘做了圆弧过渡处理，没有突出的尖锐棱角，在迷宫通道内快速穿行时，就算轻微剐蹭墙面，也不会卡住板边或者刮损隔断表面。

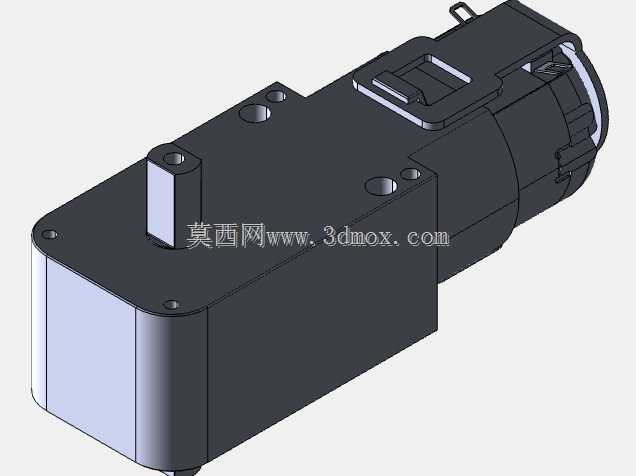

　　从安装边界的参数逻辑来看，整机的平面轮廓按照标准迷宫赛道的通道宽度反向推导，车身最宽处小于常规迷宫通道的净宽，前端探头的伸出量控制在轮胎前缘的内侧，转向时探头不会先于轮胎撞到侧壁；垂直方向的总高度在双层板加支撑铜柱、顶层元件的叠加后，仍低于迷宫隔断的普遍高度，不会出现车身顶部蹭到通道上沿的情况。驱动电机采用侧挂式安装，电机座直接锁附在下层板的预留孔位，输出轴与轮胎轮毂的配合段设置了轴向定位台阶，装配时不需要反复调整轮距，就能保证两侧轮胎的接地压力均匀。

　　结构设计阶段特意把所有易损件、调试件的安装位都布置在车身外侧：电池仓位放在两层板之间的侧方开口处，更换电池时不需要拆解上层主控板；传感器探头的固定座采用外露式安装，校准探头角度时直接用手就能拧动固定螺母；底盘四周预留的扩展螺孔，还可以按需加装蓝牙通讯模块、路径标记画笔、顶部机械夹爪，在不改动主体底盘结构的前提下，拓展出路径绘制、小物件拾取的附加功能。整套结构的受力路径非常清晰：行驶时的地面冲击力从轮胎传递到电机输出轴，再经由电机座分散到下层板，最后通过四周的铜柱均匀传导到上层承载板，不会出现局部应力集中导致板件变形的问题，长时间在迷宫里反复往返测试，底盘的平行度也能保持稳定，不会因为板件翘曲改变传感器的探测基准角度。
