格斗机器人楔形铲击摆臂结构

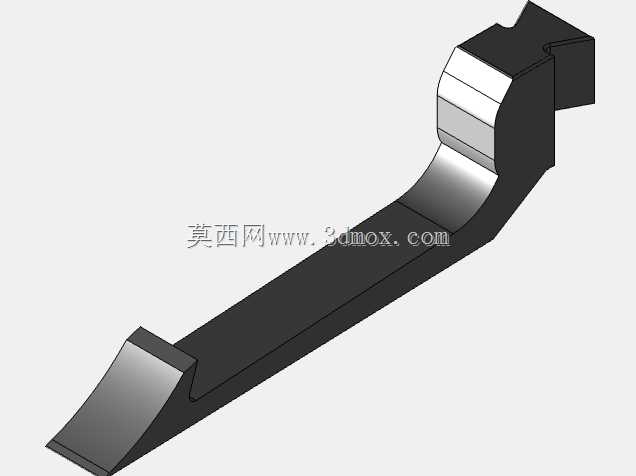

　　这套楔形摆臂结构面向小型竞技格斗机器人的近身对抗场景，主要承担铲抬、卡位、掀翻对手的核心动作功能，属于机器人前端执行构件。结构整体采用长悬臂式布局，一端为与机器人底盘铰接的安装基座，预留了铰接轴孔与驱动连杆连接位，可直接配套舵机、电动推杆或者小型连杆驱动机构，实现摆臂的俯仰抬升动作；另一端为楔形铲头，铲头底面做平缓斜切处理，当机器人低速贴近对手底盘时，楔形面可顺势滑入对手车体下方，配合摆臂抬升动作将对手一侧车体抬离地面，使其失去行走抓地能力，在擂台对抗中快速取得姿态优势。

　　从结构受力逻辑来看，摆臂中段采用变截面弧形过渡设计，没有采用生硬的直角折弯结构：靠近铰接基座的臂段截面厚度更大，可承受抬升对手时产生的巨大弯折力矩，避免对抗冲击下臂体发生塑性变形；向铲头延伸的臂段逐步收窄截面厚度，在保证抗弯强度的前提下尽可能降低构件自重，减少前端悬臂带来的底盘配重压力，让机器人整机重心更靠后，行驶加速时不容易出现抬头翘尾的问题。臂身上部设置的多层阶梯卡位结构，是专门针对对抗场景做的功能设计：当铲头抬升对手车体后，阶梯面可以卡住对手的底盘边框或者行走轮支架，防止对手从摆臂上侧向滑脱，即便对手驱动轮全速反转也很难脱离卡位，大幅提升掀翻动作的成功率。

　　安装边界方面，铰接端的两个侧向连接耳间距按照小型迷你格斗机器人的标准底盘梁宽设计，连接耳上的轴孔与常用的微型法兰轴承尺寸匹配，装配时不需要额外对底盘主梁做切割扩孔，直接穿入铰接销轴、两侧加装卡簧即可完成轴向定位。摆臂的下极限位置与地面的间隙控制在3毫米以内，既保证楔形铲头可以顺利滑入多数同量级对手的底盘下方，又避免行驶过程中铲头剐蹭擂台地面产生额外行驶阻力；上极限抬升角度设定为32度，这个角度下铲头前端的抬升高度足以将1千克级别的对手车体抬至行走轮完全离地，同时不会因为摆臂仰角过大导致自身整机重心前移倾覆。

　　实际选型适配时，若用于重量限制严格的NHRL类迷你格斗赛事，可直接采用铝合金整块铣削加工该构件，弧形过渡段保留均匀壁厚，在铰接孔与阶梯卡位的受力位置局部做加厚处理，不需要额外加装加强筋就可以承受多次正面撞击；若用于日常训练测试场景，也可以采用高强度尼龙3D打印制作，通过调整打印填充密度来平衡构件重量与抗冲击性能。结构设计全程规避了外凸的尖锐棱角，所有撞击接触边都做了小半径圆角处理，既可以降低对抗中构件应力集中导致断裂的概率，也能避免撞击时刮擦擂台防护围挡。摆臂的驱动连接位设置在臂体中段靠后位置，驱动件的推力力臂经过匹配核算，选用常规25公斤扭矩的数码舵机即可提供足够的抬升推力，不需要选用大重量的高扭矩舵机，有效控制前端执行机构的总重量，给底盘的电池、驱动电机配重留出更多调整空间。
