15厘米轮式足球竞技小车结构设计

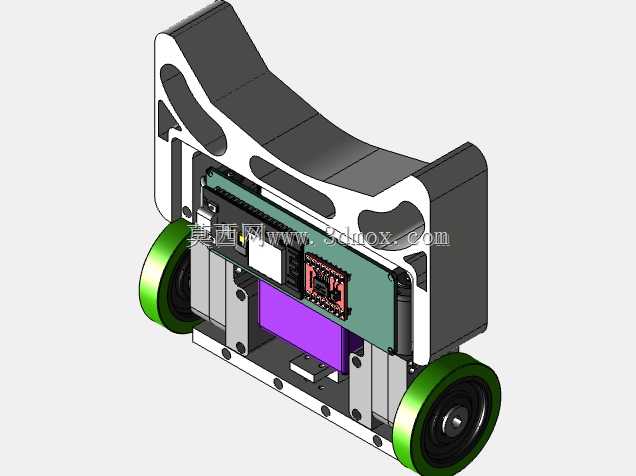

　　这套轮式足球竞技小车面向小型机器人对抗赛事的场地作业需求，整体外廓控制在15厘米见方的紧凑边界内，适合在规定尺寸赛场内完成追球、带球、卡位、推射与快速转向等动作。车体采用左右独立驱动轮布置，轮组位于车身两侧靠后位置，配合前端低矮轮廓，使机器人在迎球推进时能够保持较稳定的接触角度，同时减少上部结构对球路和视线的遮挡。

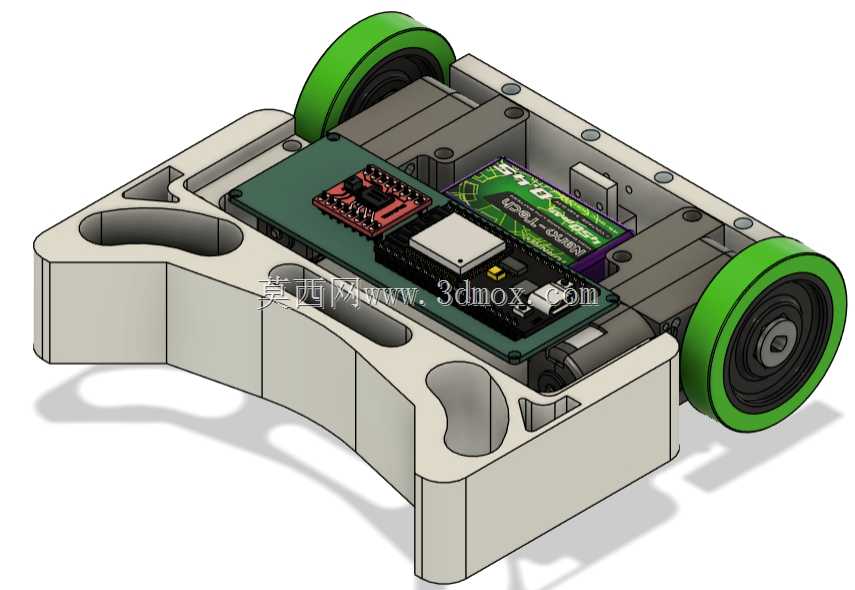

　　从结构布局看，底盘主体承担了电机、轮轴、控制板、电池及上层电子模块的安装任务。车架两侧形成包容式空间，驱动轮外缘略超出车身侧面，保证转向时轮胎能够直接提供侧向摩擦力；车身中部预留多层电子安装区域，控制板、驱动板和功能模块可按高度分层固定，既缩短信号线连接距离，也便于维护时单独拆装。底盘上设置了多处螺钉孔、定位柱和避让槽，能够对应不同规格电路板的安装孔位，降低后期改装时重新打孔的工作量。

　　外形设计没有采用复杂外壳，而是以开放框架为主，这种处理在小型竞技设备中更利于减重和散热。车体前部宽度与轮廓经过收束，靠近地面的位置形成推球面，可在碰撞足球时把球约束在车身正前方。两侧镂空区域不仅减轻结构质量，也为轮胎跳动、装配工具和线束走向留出空间。轮体采用绿色外圈与深色轮毂组合，轮胎外径相对车身比例较大，能够提升越障能力和抓地稳定性，在场地接缝、轻微颗粒或不平整表面上通过性更好。

　　驱动方案适合采用差速控制，左右轮分别由独立电机带动。直行时两轮保持同速，转向时通过速度差完成小半径回转，原地旋转时两侧轮反向运转，可在拥挤对抗中快速调整朝向。工程师在建模时需要重点核对电机轴线与轮轴中心的同轴度，避免皮带、齿轮或直连结构在高速启停时产生偏载。轮胎外侧与车架之间应保留合理间隙，防止碰撞变形后摩擦轮面；轮轴支承处则需要保证足够刚度，因为机器人在推球和侧向撞击时，轴承座与安装耳会承受反复冲击。

　　电控部分的布置体现了小型移动设备常见的集成思路。上层电路板位于车架中央，模块之间通过插针或短排线连接，电池区域靠近驱动负载中心，有利于控制整车重心。重心偏低且位于两轮轴线附近时，小车急加速、急停和转向过程中俯仰与侧倾更小；若电池过于靠前，会增加前端推球时的下压阻力，过于靠后则可能在突然加速时引起抬头。实际设计中需要结合电池重量、电机位置和电路板质量反复校核重心投影，使静态重心落在两轮接地点连线附近，并兼顾前端推球压力。

　　安装边界方面，15厘米级尺寸对零件公差较敏感。车架外形、轮胎外径和电子模块高度共同决定机器人是否满足参赛限制，建模时应同时建立最大外廓包络，检查轮胎最外侧、电路板最高处、前端推球面以及线束插头突出量。底盘螺钉孔不宜过度靠近边缘，否则薄板或3D打印件在碰撞后容易开裂；电机固定位应设置足够的接触面积，并通过沉台或定位边限制电机转动。线束从驱动板到电机的路径应避开轮缘和运动间隙，底部可设置线槽或扎带固定点，防止机器人在剧烈转向时拉线松脱。

　　该结构还具备较强的改装延展性。中部开放平台可更换不同控制板，前端可根据战术需求增加推球板、挡球弧面或传感器支架；轮组可通过更换轮胎材料调整摩擦特性，以适应木质、塑胶或地毯场地。对于结构设计人员而言，这类模型的价值不在于复杂曲面，而在于在极小尺寸内平衡驱动、承载、维护、碰撞和电气布置。建模过程中应把车架、轮组、电机、电路板、紧固件和空间包络分开管理，既便于检查干涉，也方便后续根据赛事规则快速调整轴距、轮距、推球角度和上层模块高度。
