差速器齿轮箱传动结构三维设计

　　差速器齿轮箱是车辆行走系统中承担扭矩分配与转速差补偿的核心传动部件，常见于乘用车辆、商用车辆、工程行走机械以及部分需要双侧输出独立转速的轮式装备中。该类结构的核心价值在于，当车辆经过弯道、不平路面或两侧轮胎附着条件不一致时，允许左右输出轴以不同角速度旋转，同时持续将动力传递至两侧驱动轮，避免轮胎拖滑、扭转载荷累积以及传动件过早失效。

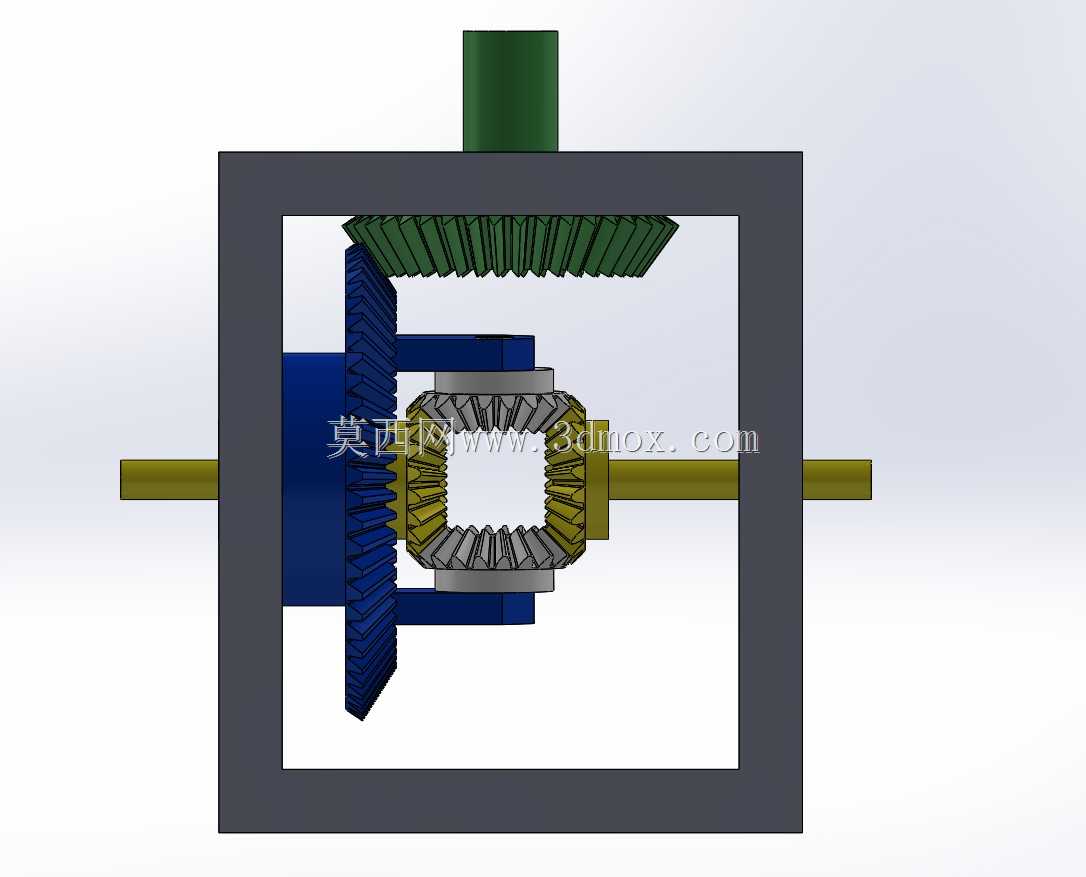

　　从结构布置来看，该模型完整呈现了差速器内部的锥齿轮啮合关系。中央框架为差速器壳体，壳体上方设置输入锥齿轮，动力经该齿轮传入后驱动差速壳整体回转；壳体内布置一对行星锥齿轮与两侧半轴锥齿轮，行星齿轮空套在固定于壳体的十字轴或行星轴上，半轴齿轮则分别与左右输出轴连接。直线行驶时，壳体带动行星齿轮公转，两侧半轴齿轮转速相同，行星齿轮相对自身轴不发生自转；转弯时，两侧车轮行程不同，行星齿轮在公转的同时产生自转，使左右半轴形成转速差，而扭矩仍通过齿轮啮合持续分配。

　　建模过程中需要重点控制锥齿轮的啮合边界。锥齿轮不同于圆柱齿轮，其节锥面、根锥面、顶锥面均围绕交点收敛，齿形沿齿宽方向逐渐变化，装配时必须保证主从动齿轮节锥顶点重合，否则会出现齿面接触偏载、局部应力集中或运转异响。行星齿轮与两个半轴齿轮之间应同时保持合理齿侧间隙，间隙过小会在热态膨胀下卡滞，间隙过大则会造成换向冲击和噪声增大。差速壳内壁与齿轮外缘之间需预留润滑空间，使齿轮油能够在旋转过程中甩入啮合区，并通过壳体上的油道或开孔回流。

　　安装接口方面，左右输出轴应保持同轴，轴线与输入齿轮轴线在空间上垂直相交，交点通常位于差速齿轮副的节锥中心。输入轴端部齿轮与盆齿或主动锥齿轮啮合时，需通过轴承位置调整啮合印痕，理想接触区应位于齿面中部偏偏小端，承受载荷后逐步向大端扩展。壳体外侧轴承位、油封位以及连接法兰的尺寸，需要与整车桥壳、悬架和传动系统匹配；框架式壳体在模型中虽以简化外形表达，但实际设计时必须兼顾刚性与轻量化，在轴承支承区、行星轴孔区和输入齿轮支承区增加壁厚或加强筋。

　　实际工程应用中，差速器壳体承受齿轮啮合力、轴承支反力和车辆冲击载荷，材料多采用铸钢或球墨铸铁，齿面则根据载荷等级采用表面渗碳淬火或高频淬火。齿轮参数设计需兼顾传动效率与承载能力，模数、齿数、压力角和螺旋方向直接影响齿面强度、噪声水平及布置空间。对于重载车辆，还需在普通开式差速器基础上考虑防滑差速、限滑差速或锁止机构，以改善单侧车轮低附着时的通过性。

　　该三维结构可用于传动原理演示、装配关系校核、齿轮干涉检查以及教学培训。通过剖切视角能够清晰观察动力从输入齿轮到差速壳、再经行星齿轮分配至两侧半轴的完整路径，也可据此进一步开展轴承选型、润滑分析、齿面接触校核和壳体有限元分析，为车桥及行走传动装置设计提供直观依据。
