交流稳压器钣金外壳方框防护结构

　　这套方框结构面向交流稳压类电气装置的外层封装需求，采用薄板折弯成型的开放式框体构型，整体呈现直角折边的U型包覆形态，主要承担铁芯、绕组、调压控制组件的外围防护与安装定位作用。在车间配电、小型工业设备供电、实验室稳压电源、民用商用电压调节场景中，这类框体需要把内部带电部件与外部操作环境隔离开，同时为内部叠片铁芯、线圈骨架、接线端子提供刚性支撑边界。

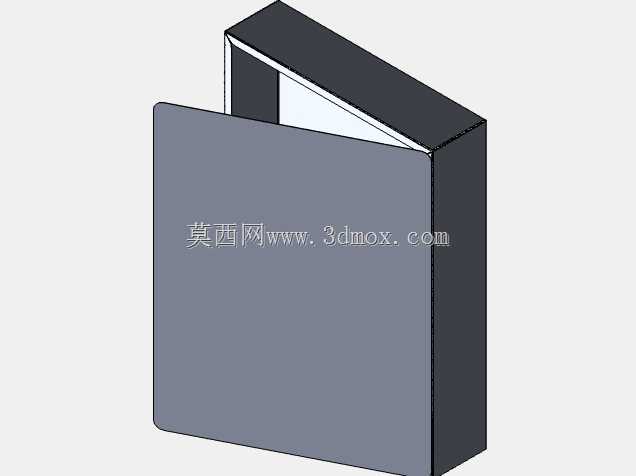

　　从结构布局来看，框体由两块大面立板与顶部、侧部的折边围合而成，相邻板边保留均匀的装配缝隙，既可以作为外壳拼装时的对位止口，也能给焊接、螺钉锁附或者卡扣连接预留操作空间。折弯边缘采用平直的直角过渡，没有复杂曲面，加工时可直接由数控冲床或者激光切割完成板料落料，再经折弯机一次折出侧边法兰，工艺路线短，适合小批量电气柜体的快速试制。框体开口侧朝向内部组件安装方向，装配时绕组与铁芯总成可以从开口侧推入，再配合端板、底板完成封闭，避免了全封闭壳体穿装内部大件时的干涉问题。

　　设计思路上优先兼顾防护性能与钣金工艺可行性：板厚选取匹配常规电气外壳的薄板规格，既保证框体在堆叠、搬运过程中不会出现明显翘曲，又不会过度增重；折边高度经过合理设定，能够在不额外增加加强筋的前提下提升大板的抗弯刚度，减少大面积薄板受按压后的凹陷变形。框体内腔留出的净空尺寸，需要完整包容交流稳压器的铁芯叠厚、线圈端部高度以及接线余量，同时内壁与带电体之间保留电气安全间隙，满足低压电气装置的爬电距离要求。外轮廓的长宽高边界规整，没有外凸的凸台或者异形支脚，便于在整机布局中并排安装，也适合在外壁直接开孔加装电压表、调节旋钮、电源开关与通风栅格。

　　实际安装使用中，该方框既可以作为独立外壳的主体框架，也能作为整机内部的支撑内框：作为外壳使用时，外侧可搭配喷涂覆层实现防锈与绝缘遮蔽，折边处预留的孔位可连接底板、后背板与前面板，组成完整的封闭机箱；作为内框使用时，它能够把铁芯与绕组约束成固定模块，再整体装入更大的配电柜或者稳压机组柜内，方便车间组装时的模块化吊运与检修更换。框体的平直外壁也为铭牌粘贴、接地螺钉安装、线束固定座粘接提供了平整基准面，后期维护时拆开侧端板即可直接触达绕组接线端与调压控制板，不用整体拆解外壳。

　　建模过程中需要重点管控折弯系数与内R角的一致性，所有折边内角统一采用薄板折弯的最小工艺圆角，避免展开下料后出现尺寸偏差；相邻板件的配合缝隙要均匀控制，既不能间隙过大导致防护等级不足，也不能间隙过小造成装配时钣金件互相刮蹭。框体各棱边的垂直度、大面的平面度会直接影响后续端板安装的密封效果，建模时同步预留出喷涂涂层的厚度余量，保证多件拼装时不会因为涂层堆积出现装配干涉。整体结构没有冗余特征，完全围绕电气组件封装、钣金加工便利性与现场安装维护的实际需求展开，能够直接用于交流稳压器外壳的结构设计参考与样机加工。
