12转5V直流电源转换模块塑壳结构

　　板载直流电压变换在工业控制、车载电子与嵌入式供电链路里属于非常常见的一环，12V母线转5V负载供电的需求尤其普遍。现场传感器、小型逻辑板、通信接口板往往共用12V直流电源，而MCU、光耦周边、显示单元或USB类外设又需要稳定的5V轨，若每块板都分散布置分立降压电路，不仅占用PCB面积，也会给EMC整改、温升控制和后期维护带来额外工作量。采用封装成型的DC-DC转换模块，可以把功率变换、隔离或稳压结构集中在一个独立壳体内，整机设计时只需预留输入、输出引脚位置与接线空间，就能快速完成电压等级匹配。

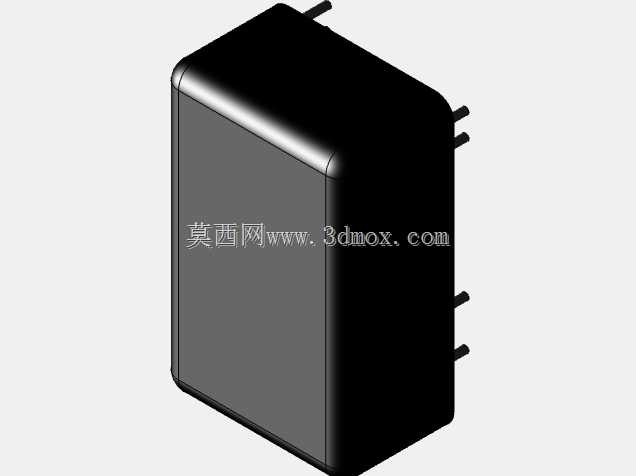

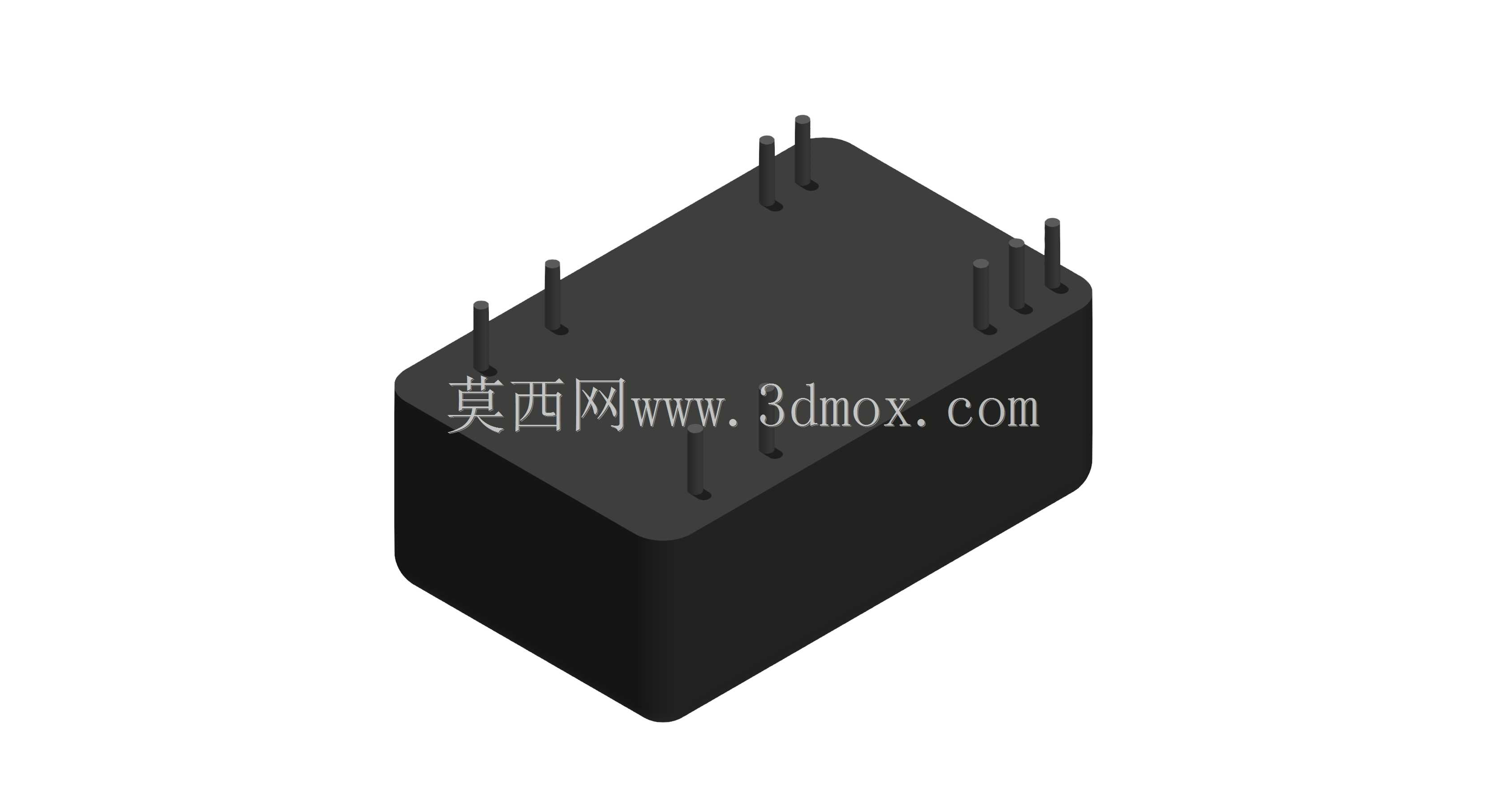

　　从结构外观看，该模块采用黑色长方体塑封壳体，边角做了圆角过渡，顶部与底部分别伸出多根圆柱形直插引脚。引脚并非随意排布，而是对应输入正负极、输出正负极以及可能的控制或冗余脚位，排布方式适合波峰焊或手工插装。建模时需要重点保证引脚中心线间距、伸出长度、直径公差以及引脚相对壳体基准面的垂直度；这些尺寸直接影响PCB封装开孔、焊接可达性和装配干涉。若引脚位置偏差过大，插件时会出现强行掰正、孔位错位或焊点受力的问题，长期振动环境下还可能造成根部裂纹。

　　壳体外形设计偏向紧凑模块化，顶面平整，侧壁无复杂卡扣，说明其主要定位是板卡焊接安装，而不是导轨或螺钉固定。整机布局时，模块周围应保留足够的电气间隙与散热通道，尤其是输出带载较大时，塑壳表面会随转换效率和环境温度上升。虽然封闭外壳能够保护内部磁性元件、功率器件与PCB不受灰尘、触碰和短线影响，但也意味着热量主要通过引脚、壳体表面和周边空气传递，因此不宜将其紧贴变压器、功率电阻、散热片等热源布置。若设备内部风道明确，可让模块处于自然对流或风扇气流经过的位置，避免被线束、电容或结构件完全包围。

　　安装边界方面，三维布局阶段应同时考虑模块本体高度、引脚插入深度以及PCB下方预留空间。直插引脚穿过电路板后需要焊接并保留一定伸出量，若板底距离金属底板、外壳或相邻组件过近，可能造成电气安全距离不足。模块上方也不能被压在线束扎带、金属支架或灌封胶体下方，否则后期检修、温度测量和更换都不方便。对于多块板卡叠层或插槽式机箱，还要核对模块与相邻板卡之间的侧向距离，避免设备插拔、振动或钣金公差累积时发生碰撞。

　　设计思路上，这类模块把电源变换功能从主板电路中剥离出来，本质上是用标准化封装降低系统集成风险。结构工程师在选型时不能只看电气参数，还要把它当作一个有高度、有发热、有引脚受力、有焊接工艺要求的机械零部件处理。模型中壳体的拔模斜度、圆角、端面平面和引脚根部过渡都值得保留：圆角可减少塑封应力集中，直壁有利于密集排布，引脚根部的一致性则决定自动插件设备能否顺利吸取和插装。

　　在实际设备中，该类转换件可用于控制柜内辅助电源分配、车载仪表平台降压、小型物联网网关供电、测试治具电压匹配以及老旧系统改造。不同场景对模块的要求并不完全相同：车载环境更关注振动、浪涌和温度循环；柜内固定设备更关注散热、间距和长期可靠性；便携测试设备则更关注体积、重量与安装方向。无论哪种场景，三维结构确认都应早于PCB投板，先把壳体包络、引脚坐标、禁布区、高度限制和周围热环境校核清楚，再进入电气细化，能够显著减少样机阶段反复改板的概率。
