立式交流稳压电源柜钣金柜体结构

　　该立式柜体对应交流稳压供电场景中的落地式设备外壳，常见于车间配电末端、实验室精密仪器供电、通信基站辅助电源以及中小型产线电压波动治理环节。现场市电存在负荷切换、大型电机启停、线路压降等问题时，柜内可布置补偿变压器、调压执行机构、采样控制板、断路器与接线端子，把波动输入电压稳定在设备允许范围内，避免数控装置、测试仪器、工控机因欠压或过压重启、报警甚至损坏。

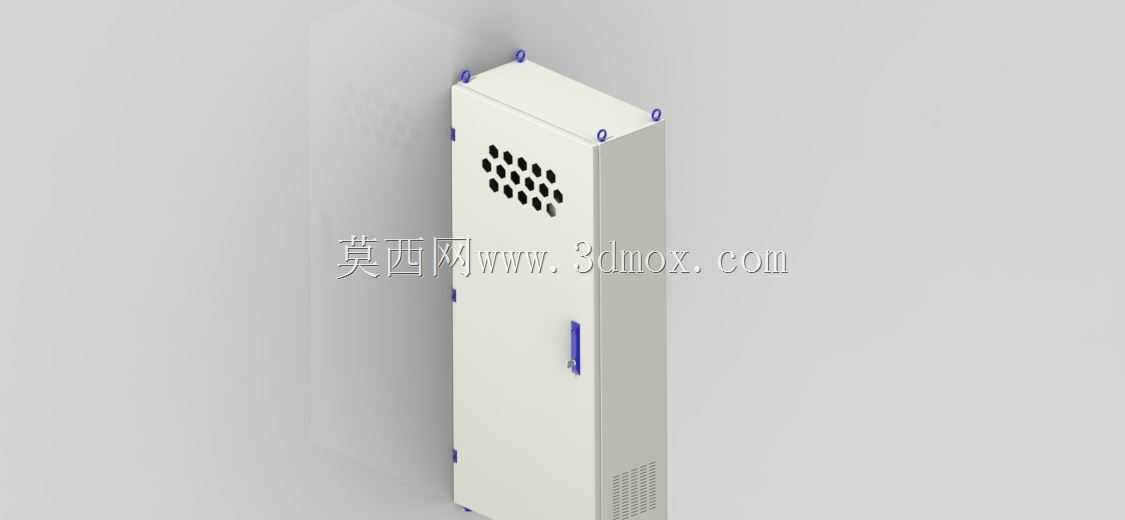

　　从结构形态看，整机采用窄深型立柜布局，占地面积较小，适合沿墙排列或嵌入配电间通道侧。柜体主体为薄钢板折弯焊接后喷塑的钣金件，前侧设置整扇门板，门板上部布置矩阵式通风孔，下部靠近发热元件区域预留辅助散热通道，顶部可见吊装或并柜连接用的安装孔位，侧面保留门锁铰链与加强折边。这种布置既保证内部变压器、电抗器等较重部件有足够的竖向安装空间，也让冷热空气能够形成自下而上的对流路径。

　　建模时需要重点处理柜体的承载边界。稳压器内部变压器和电抗器重量集中在中下部，底板不能按简单平板处理，通常要设置折弯加强筋、焊接梁或可拆卸安装梁，螺栓孔位置要与器件底脚匹配；侧板与后板通过翻边、压筋提升刚性，减少门板闭合后的共振。前门虽为外观件，但在高度较大的情况下，铰链侧需承受门体长期开启产生的力矩，门内宜增加竖向加强筋，门锁位置也要与门框刚度相匹配，避免长期使用后门角倾斜、密封间隙不均。

　　散热设计是这类稳压柜不可忽略的部分。变压器、调压器和功率器件在持续稳压过程中产生热量，门板上的蜂窝状冲孔并非单纯装饰，它对应上部排风或自然对流区域；下部开孔则用于进风。三维布局时应把高热耗部件放在气流通道上，控制板、采样端子等对温度敏感的元件远离热源，并在孔区后方预留防尘网或过滤棉安装空间。若现场环境粉尘较多，还需在开孔率、防护等级和温升之间折中，必要时改为风机强迫风冷并保留风机安装板。

　　电气安装方面，柜内通常按强弱电分区思路组织：上部可布置控制与指示元件，中部安装补偿变压器、调压机构及散热通道，下部集中进线端子、断路器和接地排。柜门开启后要留出不小于器件抽拉、接线和维护所需的前方操作距离；柜顶孔位用于吊装时，应核对吊点与重心关系，防止起吊时柜体倾斜。并柜使用时，侧板拼接面、顶部连接孔和底部固定孔都需要保持统一基准，确保多台柜体排列后顶面平齐、门缝一致。

　　外形与安装边界上，落地柜需明确底脚或底座的固定方式，底部应预留电缆进线孔，孔边考虑护圈和防割伤结构；后背与墙面之间保留散热和接线距离，不能完全贴死。门板开启方向、手柄高度、通风孔朝向以及维护侧空间，都应在厂房布置阶段提前校核。对于结构工程师而言，该类模型的价值不只在于外观还原，更在于把钣金折弯、门铰锁具、器件安装、通风散热、吊装固定和现场维护空间统一到同一套三维坐标中，为后续工程出图、柜体加工和电气装配提供直接依据。
