八寸150级防涡流弯头法兰接管

　　该结构件主要面向储罐、缓冲罐、循环水系统以及大口径管路入口处的防涡流工况，核心作用是在液体从容器侧向进入管道或由管道转入容器时，抑制入口附近形成集中旋涡。常规直管抽吸在液位较低、流量较大或入口距离罐底较近时，容易把气相卷入液流，造成泵入口夹带气泡、流量波动、噪声增大以及后续叶轮气蚀等问题；带防涡流结构的弯头接管通过底部支承盘、径向导流肋和90度转向流道，把原本容易向中心汇聚的旋转流打散，使来流在进入法兰端口前获得更稳定的速度分布。

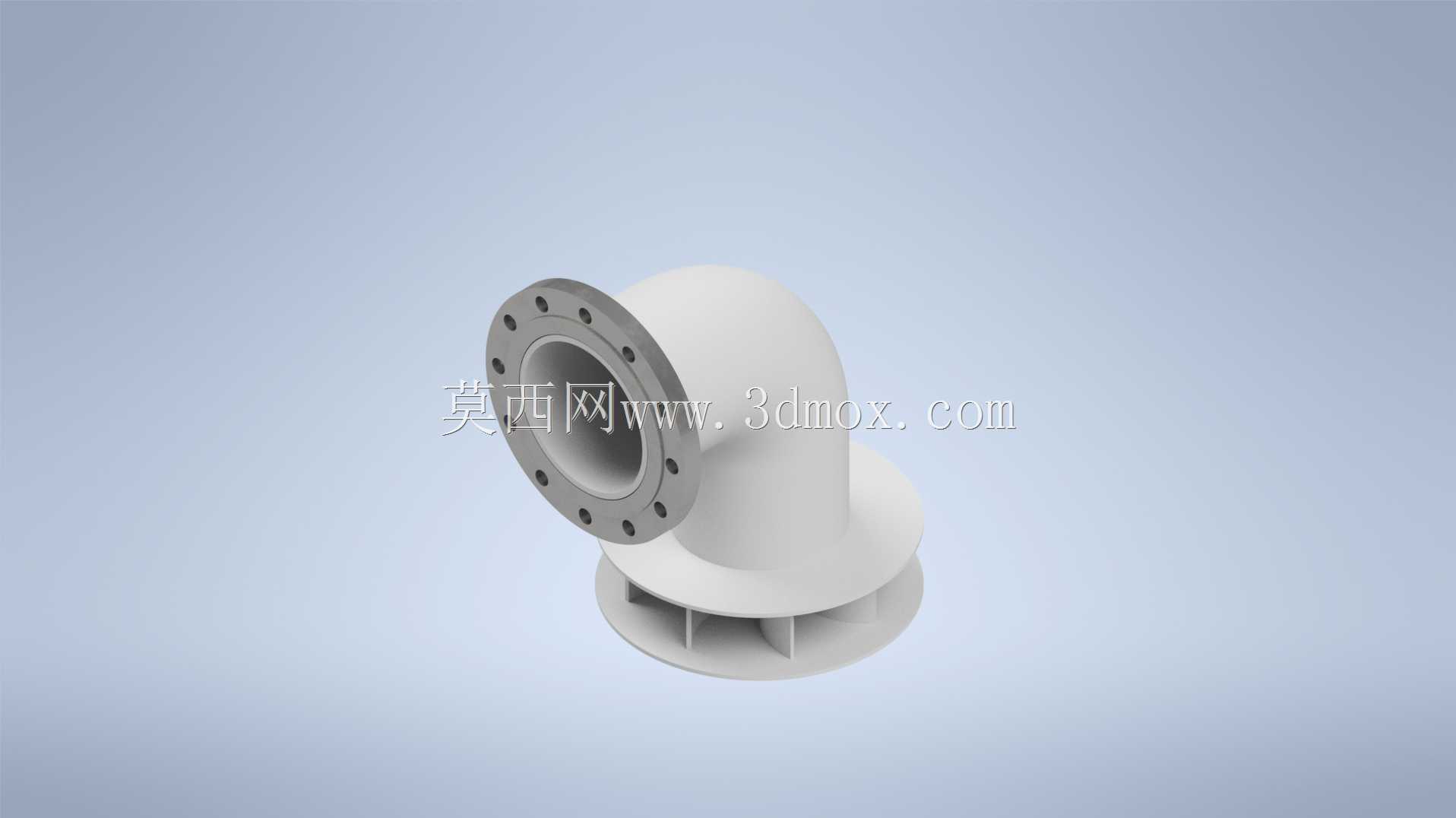

　　从外形上看，上部为标准法兰连接端，法兰盘沿圆周布置螺栓孔，密封面与相邻管段或设备管口对中后即可通过螺栓紧固。弯管主体采用大半径平滑过渡，减少急转弯带来的局部阻力；下端则扩展为带底盘的吸入结构，底盘与弯管之间设置多片径向肋板。肋板并不承担主要密封功能，而是作为流动分隔和机械支撑构件：一方面阻止液面下方形成连续螺旋涡带，另一方面把入口区域划分成若干进流通道，让流体从底盘周边较均匀地汇入弯管。底盘距离容器底部需要保留合理间隙，间隙过小会增加吸入阻力并容易吸附沉积物，间隙过大则削弱防涡效果，实际布置时应结合罐底形式、最低工作液位和泵吸入流量校核。

　　建模时可先按公称通径8英寸、压力等级150级确定法兰外径、螺栓孔分布、密封面宽度和壁厚基准，再围绕中心线建立90度弯管实体。弯管内壁应保持连续顺滑，避免在转折处出现台阶；外壁厚度可按承压要求和铸造或焊接工艺习惯取定值，在法兰与筒体相交处增加过渡圆角，降低应力集中。底部防涡盘宜采用圆盘式轮廓，盘径通常大于弯管口径，使其能够覆盖主要吸入区；肋板沿圆周均布，数量过少时导流稳定性不足，数量过多又会增加阻塞面积和清污难度。肋板与底盘、弯管外壁的交接处应保留焊接或铸造圆角，便于制造并减少疲劳薄弱点。

　　安装边界方面，法兰端面是首要装配基准，需保证其平面度以及螺栓孔方位与配套管口一致；下端底盘应与罐底保持平行，周边不得贴近加强圈、排污口或搅拌器出流区。若用于泵吸入管路，设备中心线标高、罐底最低液位和吸入阻力需联合评估，防涡构件只能改善入口流态，不能替代必要的净正吸入压头校核。对于含颗粒或易结垢介质，底盘下方和肋板间隙还应考虑检修清理空间，避免长期运行后沉积物抬高局部流速。

　　结构设计的重点不在复杂传动，而在流道、支撑和连接三者的协调。法兰提供可靠的管道接口，弯管完成流向转换，底部盘肋组合承担防涡与稳流任务。三维建模过程中应把内壁流道、法兰密封面、螺栓孔位置、肋板厚度和底盘外轮廓作为关键尺寸管理，装配检查时重点核对法兰干涉、底盘与罐壁距离、肋板投影范围以及吊装就位空间。这样形成的接管结构既能在大流量抽吸时降低卷气风险，也能为泵组和下游管路提供更平稳的入口条件。
