FTC机器人弧形尼龙驱动轮毂基座

　　该零件面向FTC竞赛机器人底盘的轮组安装需求，属于驱动轮侧边支撑与轮体包覆结合的一体化结构件，主要布置在底盘框架外侧，承担轮轴定位、轮体侧向防护以及底盘端部轮廓过渡的作用。在竞赛机器人快速拆装、频繁碰撞和反复调整轮距的使用场景下，这类零件不能只按普通静态支架处理，必须同时考虑装配容错、撞击退让、走线空间和维护可达性。

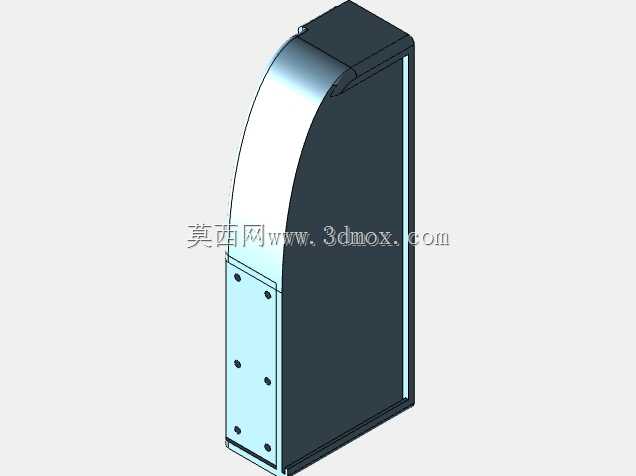

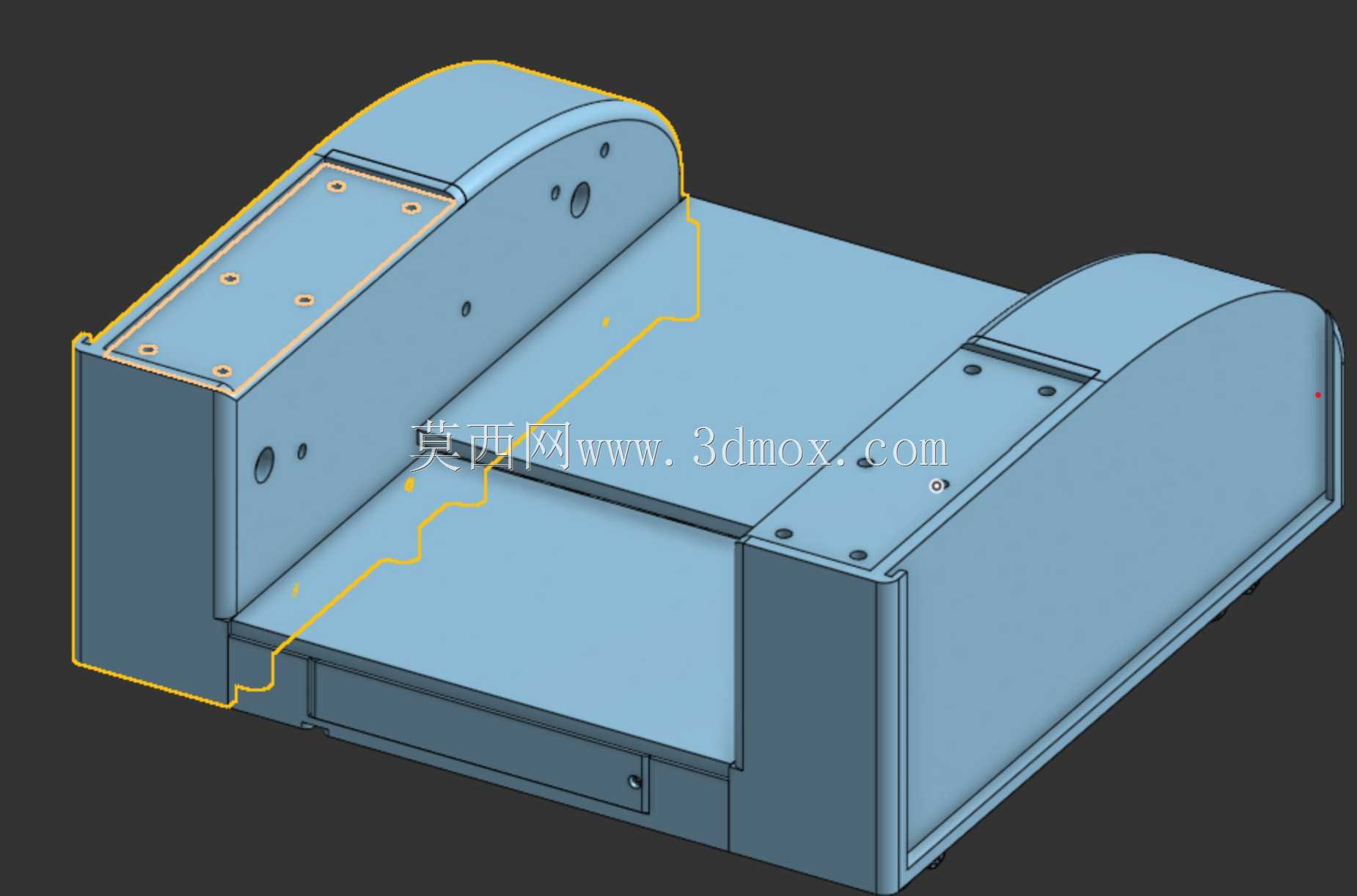

　　从结构形态看，零件主体采用长弧形立板配合下部矩形安装盒的组合形式。弧形段沿车轮外侧轮廓延伸，能够在不显著增加整机宽度的前提下覆盖轮体侧边，减少对抗过程中异物卡入轮缘、绳索缠绕以及相邻机器人构件直接撞击轮胎的风险。下部盒状区域形成局部封闭腔体，可用于容纳轮轴紧固件、轴承座或小型传动连接件，也能在侧板受力时提供额外的截面刚度。立板上分布多组圆孔与异形挂接孔，其中部分孔位用于螺栓锁紧，部分孔位作为快拆销或扎带固定点，方便在比赛备场阶段快速调整轮组位置。

　　设计思路上，该结构明显偏向薄板类尼龙加工或增材制造工艺。尼龙材料具有较好的韧性和耐冲击性，在机器人发生侧向碰撞时，相比金属钣金件更不容易产生永久变形，也能降低轮轴因瞬间冲击而弯曲的概率。弧形外板并非单纯装饰面，其连续曲面能够提高薄板平面外的抗弯能力；侧边翻边和局部加厚区域则对应螺栓预紧力传递路径，避免单点锁附导致板材局部凹陷。下部盒体的折边、凸台和开孔共同构成安装基准，使轮轴中心到底盘底面的距离更容易控制。

　　在安装边界方面，该轮毂基座需要与底盘型材、轮轴、轴承、联轴器或链轮等部件协同。立板上的关键孔位应保持同轴度要求，两侧支撑孔若共同穿过轮轴，需在建模时控制孔中心距和轴线平行度，防止轮子转动时产生卡滞。弧形外轮廓与轮胎之间应保留合理间隙，既要避免运动干涉，也要防止间隙过大失去防护意义。下部矩形腔体的开口方向、螺钉操作空间和销钉插拔方向需要在整车布局中提前校核，尤其在底盘空间紧凑时，不能出现零件装入后工具无法接近紧固件的问题。

　　实际建模时，可先依据轮胎外径和轮轴中心高确定圆弧半径，再由底盘型材安装面拉出立板基准。孔位不宜全部按极限位置布置，建议沿长槽或多组备用孔方向预留调节量，以适应不同直径轮胎和不同底盘高度。对于承受轮轴载荷的孔区，应通过局部凸台增加有效接触厚度；对于仅起绑扎、限位作用的小孔，则可保持较轻的壁厚。弧形板与下部盒体交接处需要保留连续过渡，避免应力集中在折线位置。

　　该类结构在机器人教学、竞赛样机和小型移动平台开发中具有较强实用性。它既不是独立承重车架，也不是简单外观罩壳，而是介于轮系支撑、碰撞防护和快速装调之间的功能件。工程人员在复用该结构时，应结合实际轮径、轴径、底盘宽度和材料工艺重新校核孔位与壁厚，尤其关注侧向撞击后的轮轴同轴状态，以及紧固件在反复振动下的防松效果。
