圆柱钣金镂空美学图案展开结构

　　该结构以薄壁圆柱筒体为承载对象，将连续重复的几何镂空图案布置在圆柱外表面，并通过平面展开形态验证图案在卷圆前后的对应关系。实际工程中，这类结构并不只服务于外观表现，更多出现在通风罩、设备防护筒、灯具外罩、装饰性散热壳体、声学包覆件以及需要兼顾减重与通透感的机械外护部件中。筒体表面的镂空单元按行列规律排布，单元之间保留连续材料带，使整圈钣金在开孔后仍具备稳定的环向连续性。图案从平面状态卷制为圆柱时，周向方向对应展开图的横向长度，轴向方向对应展开图的纵向高度，因此每个镂空孔位在折弯、卷圆或成形过程中都需要保持间距一致，避免端部拼合处出现图案错位。设计时首先确定筒体直径、有效高度、板厚和搭接边界，再根据周长分配重复单元数量。

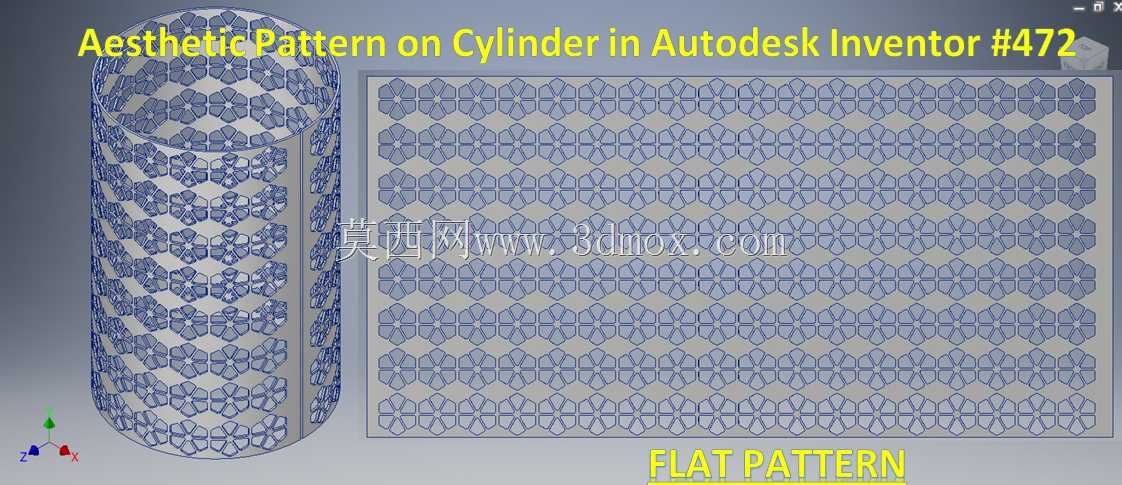

　　单元数量过少会使圆柱表面视觉节奏粗糙，卷圆后局部曲率变化明显；单元数量过多则会削弱筋带宽度，导致零件刚度下降，也会增加激光切割、冲压或蚀刻加工的难度。图中展开区域保留了完整的平面图案，可直接用于检查孔形在板材上的排列密度、边距以及首尾闭合位置。对于钣金件而言，展开图不仅是加工下料依据，也是判断材料拉伸、压缩和孔边变形的重要参考。圆柱卷制时，板材沿弯曲方向发生塑性变形，镂空区域周围没有实体材料约束，孔边更容易随曲率产生轻微形状变化。因此，图案单元不宜采用过于尖锐的内角，尖角处应设置过渡圆弧，以降低应力集中和裂纹风险。孔与孔之间的连接带需要承担环向拉力和轴向支撑作用，宽度应结合板厚、筒体直径及使用场景确定。若用于高速气流通过的通风部件，

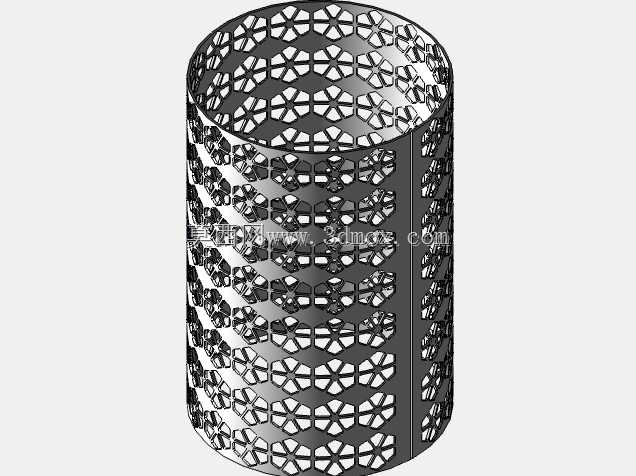

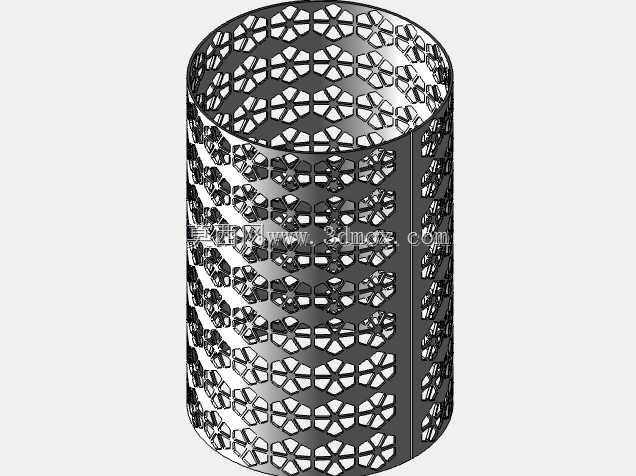

　　连接带过窄可能在振动环境下产生颤振；若用于防护罩，则还要考虑手指探入、工具冲击和维护碰撞等安全边界。外形方面，圆柱主体保持规则回转特征，镂空图案覆盖筒体主要可视区域，端部可根据装配需要保留实心边圈。实心边圈的作用在于提供焊接、铆接、翻边或与端盖连接的位置，避免开孔区域直接承受安装载荷。若零件需要套入设备框架，筒体外侧图案不应超出理论圆柱面；若内部有风机、灯源或转动部件，则镂空图案的最小间隙必须与内部运动件保持安全距离。安装边界上，应明确筒体两端的配合直径、轴向定位面以及固定孔位置。对于需要包覆在其他构件外部的装饰筒，可在两端设置折边或加强圈，提高卷圆后的圆度保持能力；对于需要可拆卸维护的罩壳，则可在侧边保留纵向搭接区，通过螺钉、

　　卡扣或点焊实现闭合。搭接区应避开主要图案连续性要求较高的位置，或在图案设计阶段提前预留无孔带，使装配后视觉接缝更易控制。建模过程中，平面图案与圆柱曲面之间的映射关系是重点。每个镂空轮廓在展开状态下为平面几何，映射到曲面后应保持单元拓扑不变，不能出现面丢失、缝隙重叠或展开长度不一致的问题。对于需要数控加工的场景，平面排样应考虑板材利用率、切割起割点、热影响区以及孔桥受热变形；对于需要冲压模具生产的场景，则应关注单元孔形的冲裁强度、料带送进方向和模具刃口寿命。该结构的价值在于把装饰性纹理与钣金工艺约束结合在一起：图案并非简单贴附于表面，而是通过材料去除形成真实通透结构；展开图也不是辅助展示，而是连接设计、下料、成形和检验的核心环节。通过合理控制孔形、孔距、边距、板厚和卷圆半径，可以在保证筒体刚度的前提下，获得规律、轻量且具有通透视觉效果的圆柱钣金构件。
