梳齿式微机电惯性传感敏感芯体

项目分类:传感器 发布时间:2024-11-12 ID:791318
  • 梳齿式微机电惯性传感敏感芯体
  • 梳齿式微机电惯性传感敏感芯体
  • 梳齿式微机电惯性传感敏感芯体
  • 梳齿式微机电惯性传感敏感芯体
  • 梳齿式微机电惯性传感敏感芯体

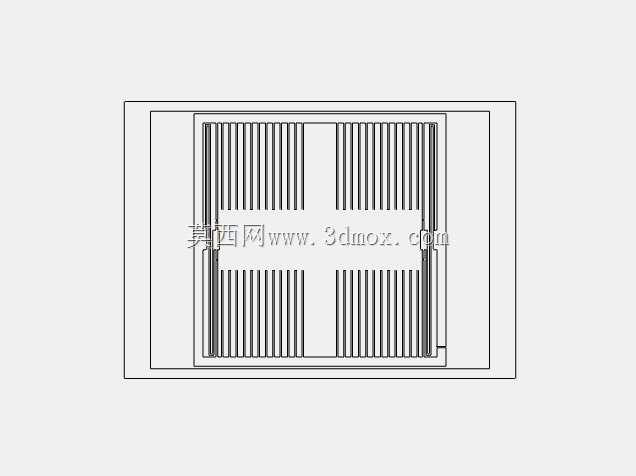

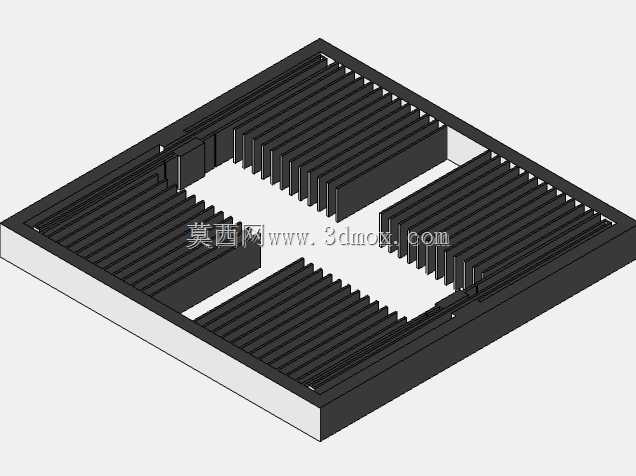

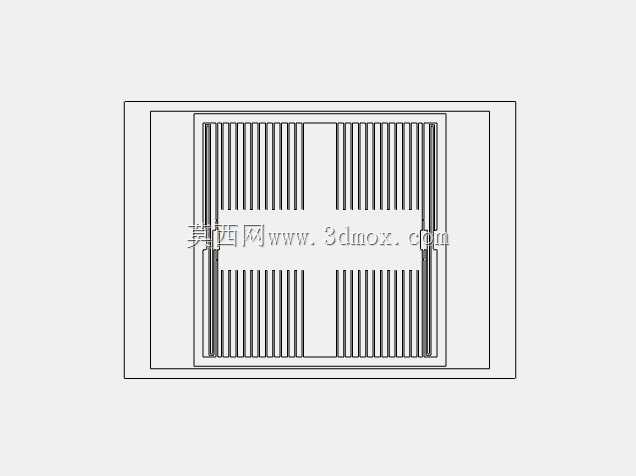

  该三维结构呈现的是一种典型面内微加工加速度敏感单元,整体采用方形外框承载,内部由多组平行梳齿、弹性支承梁和中心质量块区域构成。外框并非单纯装饰边界,而是芯片在封装、键合或贴片时的主要机械依托,能够把外部载体的加速度变化通过支承结构传递到可动质量区。梳齿阵列沿两个相对方向布置,齿形细长且间距均匀,既体现电容极板的工作特征,也反映出微结构对侧向间隙、齿长一致性和运动方向约束的要求。

  从实际用途看,这类芯体常见于姿态感知、振动监测、倾斜测量、运动控制和惯性导航前端。载体发生直线加速度变化时,中心可动部分因惯性产生相对位移,固定梳齿与可动梳齿之间的电容随之改变,后续检测电路将微小电容差转换为可用电信号。结构设计的关键不在于外形复杂度,而在于让敏感方向具有足够柔顺度,同时抑制非敏感方向的寄生运动。多根折叠或直梁式支承需要在刚度、应力释放、抗冲击和量程之间取得平衡:刚度过低会导致位移过大、吸合风险升高,刚度过高又会降低灵敏度。

  建模时应重点保留梳齿端部、根部过渡、梁宽和锚点位置。齿根处容易出现应力集中,若完全按尖锐直角处理,后续工艺仿真或结构校核会偏离真实状态;齿端与相邻边框之间需要设置限位与防接触余量,避免过载时可动齿撞击固定齿。外框内侧的空缺区域为质量块运动提供空间,也让不同方向的梳齿组能够共享同一惯性运动主体。四周锚区应体现固定端属性,支撑梁与锚区连接处是位移约束和残余应力传递的核心位置,在装配模型中不能简单当作自由实体。

  外形边界方面,该芯体属于平面微器件,长宽方向由方形芯片轮廓决定,厚度方向远小于平面尺寸,适合在晶圆级工艺语境下理解。安装到封装基板时,底面平面度、粘接区域和敏感轴方向直接影响测量结果。若模型用于整机演示,可在外侧补充封装壳、盖板、ASIC芯片或焊盘,但敏感芯体本身应保持薄层、镂空和高密度梳齿特征。安装边界需要避开悬空梁下方的不平整支撑,防止封装应力传入弹性机构;贴片胶层厚度、固化收缩以及温度膨胀差异,也会通过外框传递到支承梁,造成零点偏移。

  在工程应用中,这类传感器可嵌入小型测量节点、工业设备状态监测模块、车载稳定平台或消费电子姿态单元。低频倾斜测量更关注零位稳定性和温度漂移,高频振动监测则要求结构固有频率远离被测频带并有足够阻尼控制。梳齿数量增加可以提高电容变化量,但也会增加空气阻尼和制造误差敏感度;齿距缩小能够提升单位面积电容,却对颗粒污染、刻蚀侧壁粗糙度和吸合现象更敏感。因此三维结构不仅要展示外观,还要服务于间隙校核、运动包络检查、封装干涉判断和敏感轴识别。

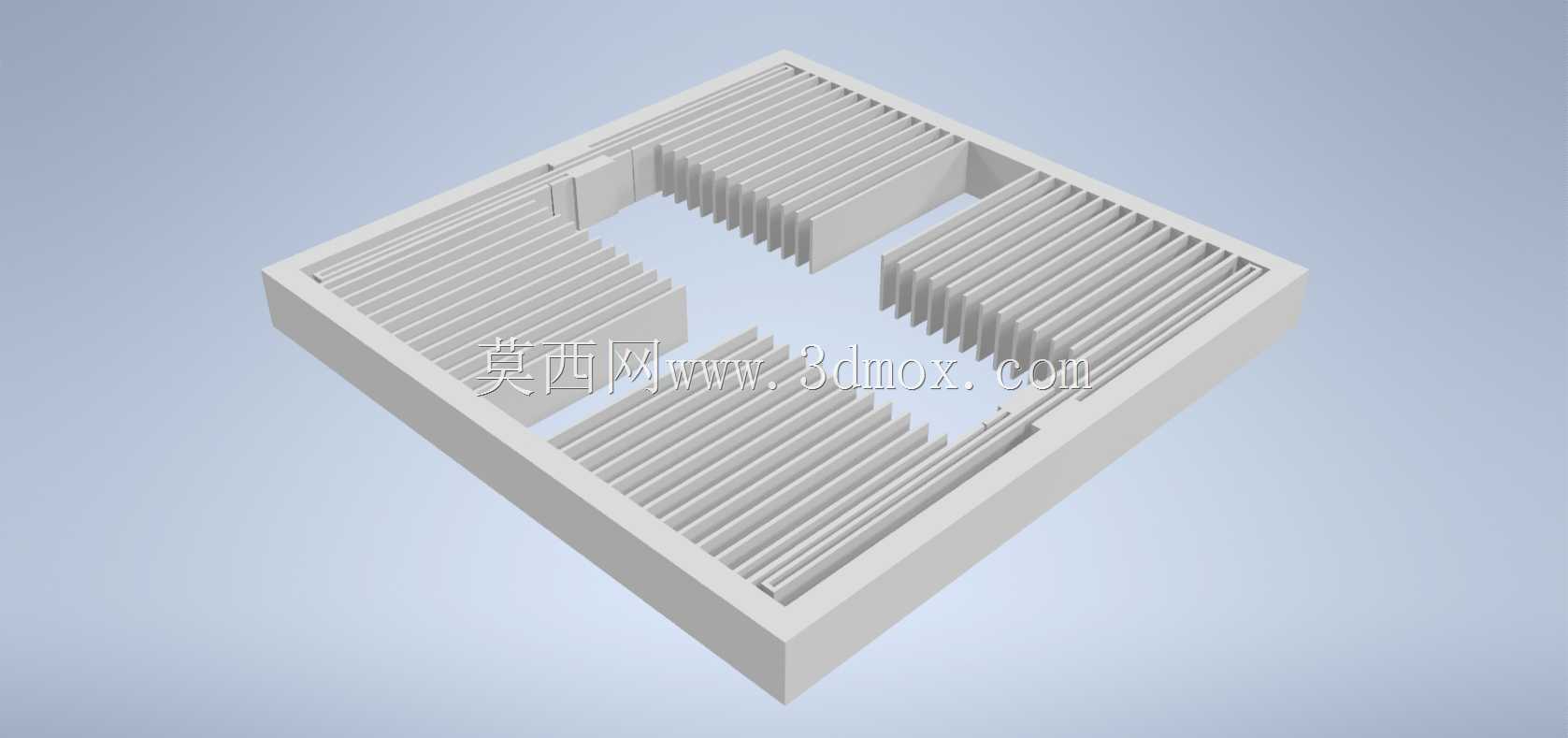

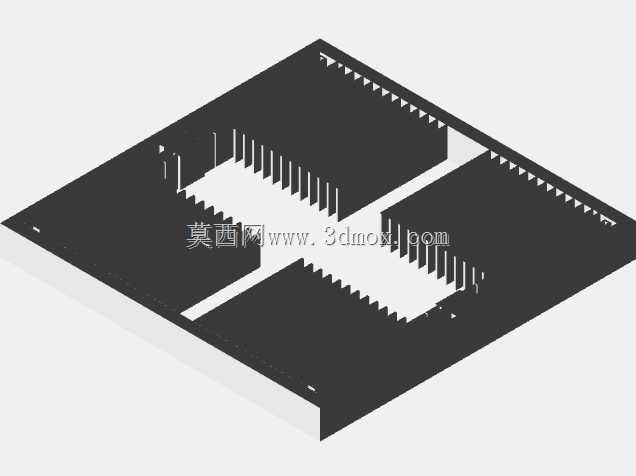

  从建模表达上,模型采用统一实体材料色呈现微机械轮廓,便于观察梳齿排列、框架开口和支承关系。若进入详细设计阶段,可在此基础上区分固定电极、可动电极、绝缘区和锚定区,并补充厚度、刻蚀侧壁角、释放孔以及阻尼孔等特征。对于选型人员而言,该类结构的价值在于把机械惯性量转化为稳定电容信号;对于结构工程师而言,真正需要控制的是微米级间隙、梁的刚度分布、限位空间以及封装应力路径,而不是单纯追求造型完整。
