数显压力传感控制器外壳结构

　　这款数显式压力检测控制装置，在工业现场的气动回路、液压站、真空吸附工位以及流体管路监测场景中使用频率很高，它既承担前端压力信号采集的作用，也能直接在本体屏幕上实时显示当前压力数值，同时自带按键参数设置、阈值输出触发功能，不需要额外外接显示仪表，就能完成压力超限报警、泵阀启停联锁这类基础控制动作，在紧凑型自动化设备里能大幅减少面板占用空间。

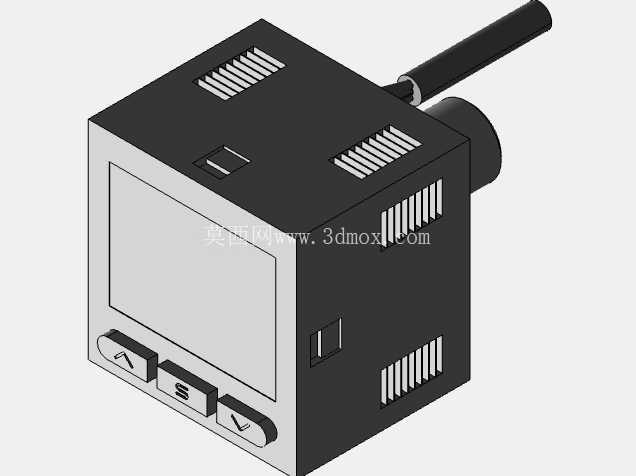

　　从整机结构来看，主体采用近似立方体的紧凑壳体设计，正面嵌入大面积显示窗口，窗口下方排布三枚操作按键，按键表面做了方向与功能标识，现场操作人员不用翻开说明书，也能完成参数上调、模式切换、下调确认的常规操作。壳体的顶面与侧面都预留了阵列式通风散热槽，这类开槽布局不是随意布置的：装置内部集成了压力采样调理电路、显示驱动板与输出继电器模块，长时间通电工作时电路板会产生持续热量，多面开槽可以在设备柜内形成自然对流路径，避免密闭壳体内热量堆积，导致采样数值漂移或者电子元件寿命缩短。

　　壳体侧端引出的圆柱形接口是压力采样通路，配套的线缆走线结构从壳体上部伸出，用来连接供电与信号输出线路。建模时需要特别留意接口的装配公差：压力采样端要和被测管路的对接接头保证同轴度，密封面的贴合尺寸要预留密封件压缩量，若接口偏心，安装后会出现应力拉扯，长期运行可能引发密封渗漏，直接影响压力检测精度。

　　安装边界方面，这类仪表大多采用面板嵌入式安装方式，壳体前后的厚度尺寸要匹配电气柜门板的开孔深度，正面边框的外轮廓尺寸要覆盖柜板开孔边缘，背部预留接线弯折空间，不能让后方的线束顶到柜内其他排布的元件。现场布局时还要注意，装置周围要留出按键操作与屏幕观察的空间，散热槽的位置不能被线槽、安装梁完全遮挡，保证空气可以顺利流通。

　　设计思路上，这款产品把传感采集、数值显示、参数设置、开关量输出几个功能整合在同一个小型壳体内，替代了过去分立安装的压力变送器、外接数显表、中间继电器组合，既减少了柜内接线点位，也降低了多个分立元件之间信号传输带来的干扰问题。外壳的棱角做了小圆弧过渡，没有尖锐凸起，在车间密集安装的设备面板上，能避免运维人员巡检时剐蹭受伤。

　　在不同应用场景里，它的适配逻辑也有区别：用在压缩空气过滤回路时，可实时监测气源压力，当滤芯堵塞导致压力低于设定阈值，本体输出信号触发报警，提醒运维人员更换滤芯；用在液压机站油路中，可监控系统工作压力，压力超上限时立刻输出停机信号，保护油缸与管路不会因为过载爆管；用在真空包装设备的吸附回路里，可检测真空度是否达到设定值，判断工件是否被可靠吸附，再给主机发送允许运行的联锁信号。

　　三维结构建模过程中，需要把壳体的壁厚、按键的活动间隙、接口的外螺纹尺寸、散热槽的开槽深度都逐一还原，不能只做外观示意。按键与壳体面板之间要预留合理的活动间隙，间隙过小会出现按键卡滞，按动后无法回弹；间隙过大则会让粉尘、车间水雾从缝隙进入壳体内部，在多粉尘、有少量油污的工业现场，防护能力会明显下降。背部的接线出线位置要做防拉扯结构考量，线束安装后即使受到外部拖拽，外力也不会直接传递到内部电路板的焊盘上，避免引线脱落造成设备断电失联。

　　壳体上的小型功能窗口是状态指示灯的透出位置，运行、报警、通讯不同状态的灯光可以从该位置透出，运维人员在较远位置就能快速判断设备当前工作状态，不用凑近屏幕读取数值。整机的重量集中在壳体前部，嵌入式安装后卡扣要能承受整机重量，在设备运行产生振动的工况下，仪表不会从面板开孔处松脱滑落。这类集成式压力测控元件，结构紧凑、功能集成度高，在小型自动化设备、台式检测装置、配套工控柜里的适配性很强，建模时完整还原所有装配细节，才能给后续的面板开孔、柜内布局、安装干涉检查提供准确的三维依据。
