酵母浓度快速检测装置原型结构

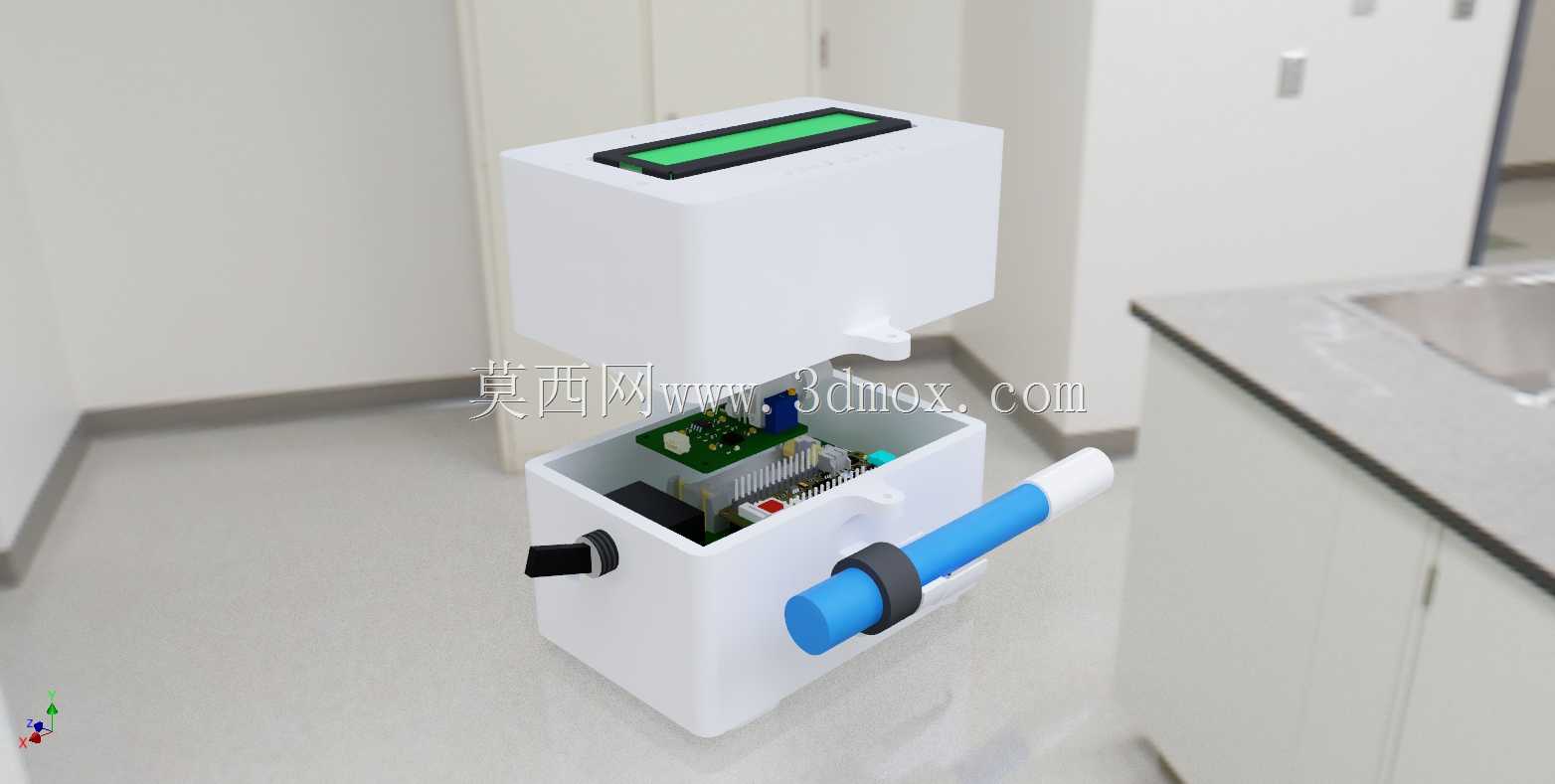

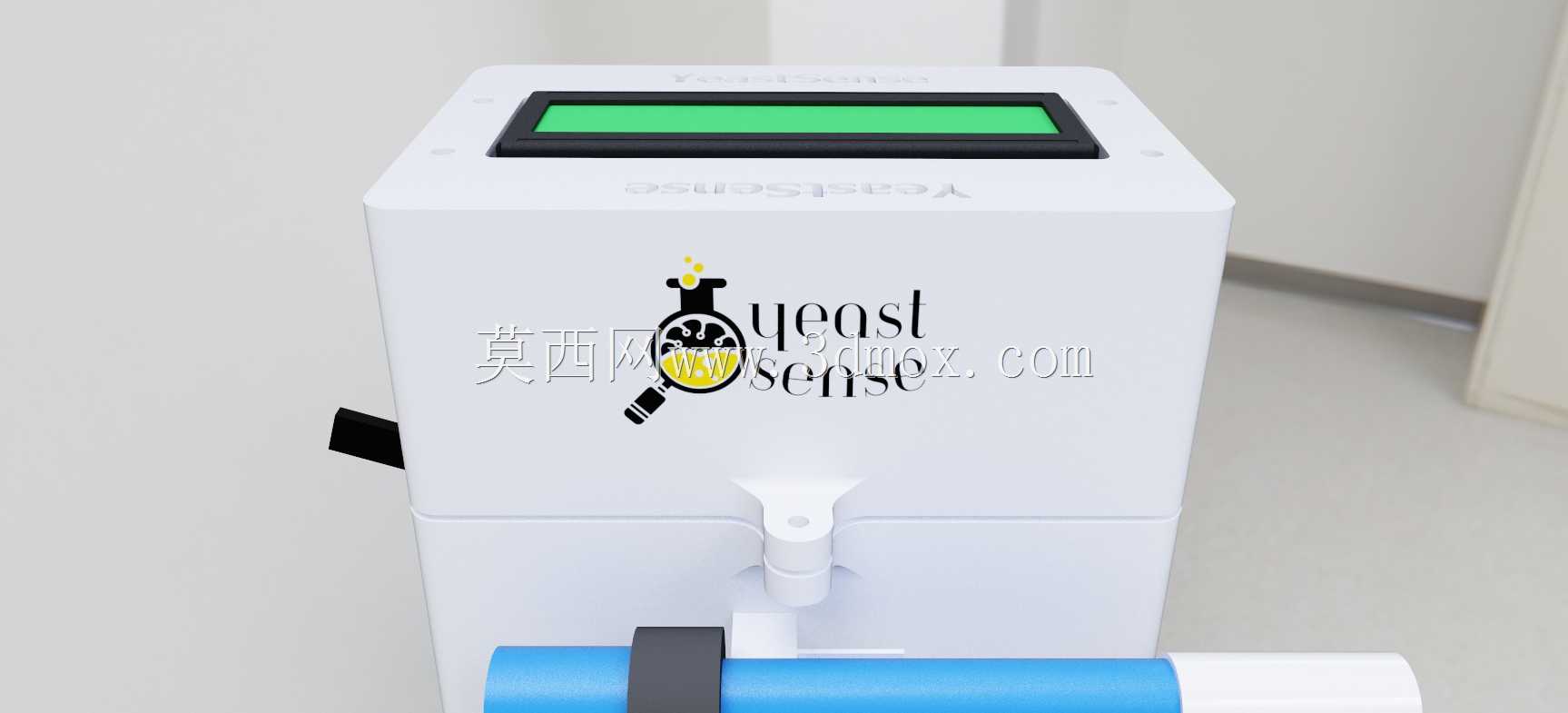

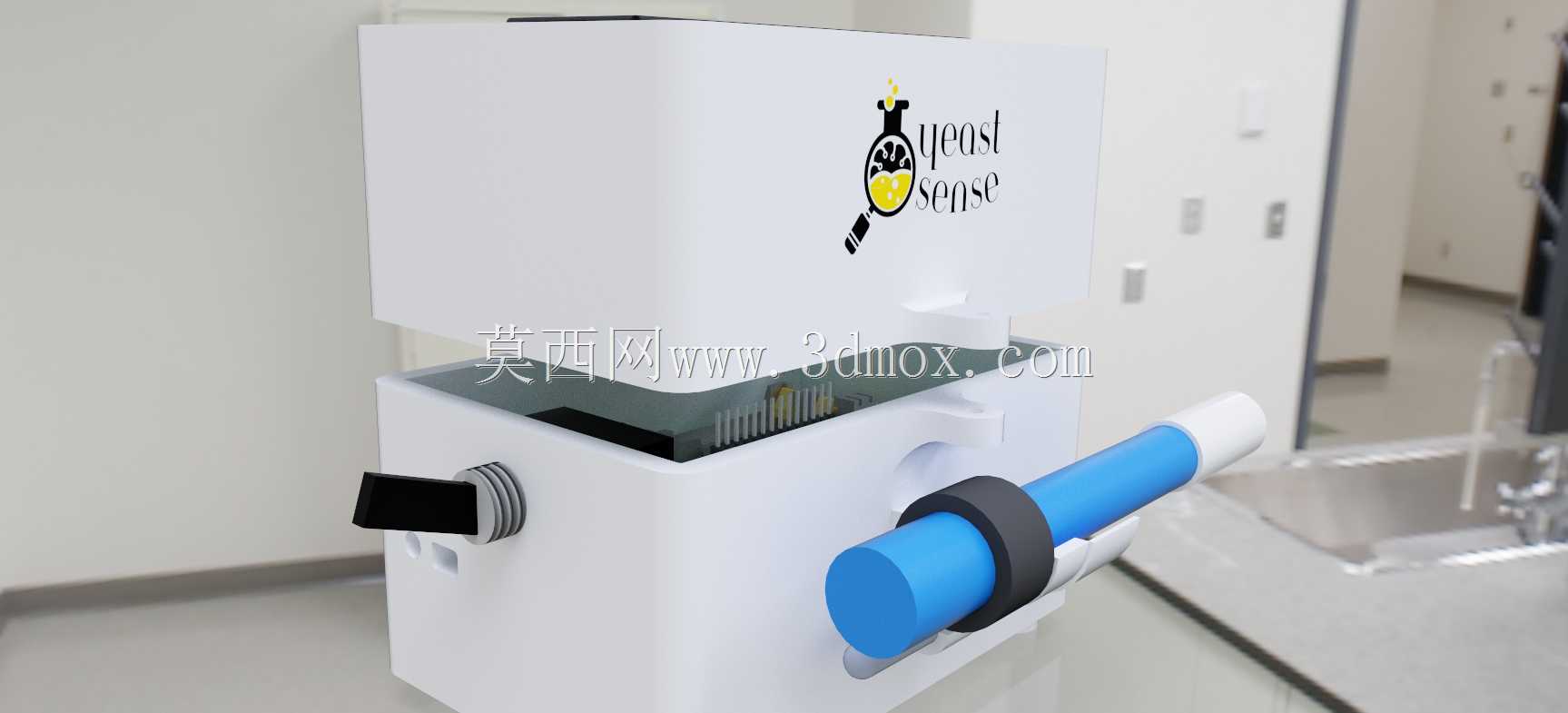

　　这套检测装置的结构设计围绕实验室酵母浓度快速检测的实际场景展开，核心解决传统酵母计数操作繁琐、等待周期长的痛点，适配生物实验室、发酵工艺小试环节的快速采样检测需求。装置整体采用方正盒式主体结构，外壳做圆角过渡处理，避免实验室操作过程中尖锐边角剐蹭实验人员或磕碰玻璃器皿，主体外壳采用分体式扣合设计，上盖与下盒通过侧边卡扣配合定位，无需额外紧固件即可实现快速开合，方便后期内部电路模块的检修与传感元件的校准更换。主体顶部嵌入长条式液晶显示模块，显示窗口做下沉式安装设计，屏幕表面与外壳上表面齐平，避免液体泼溅时沿缝隙渗入内部电路区域，屏幕周边做0.5mm高度的挡边结构，进一步提升防泼溅能力，适配实验室操作台偶尔有试剂滴落的使用环境。

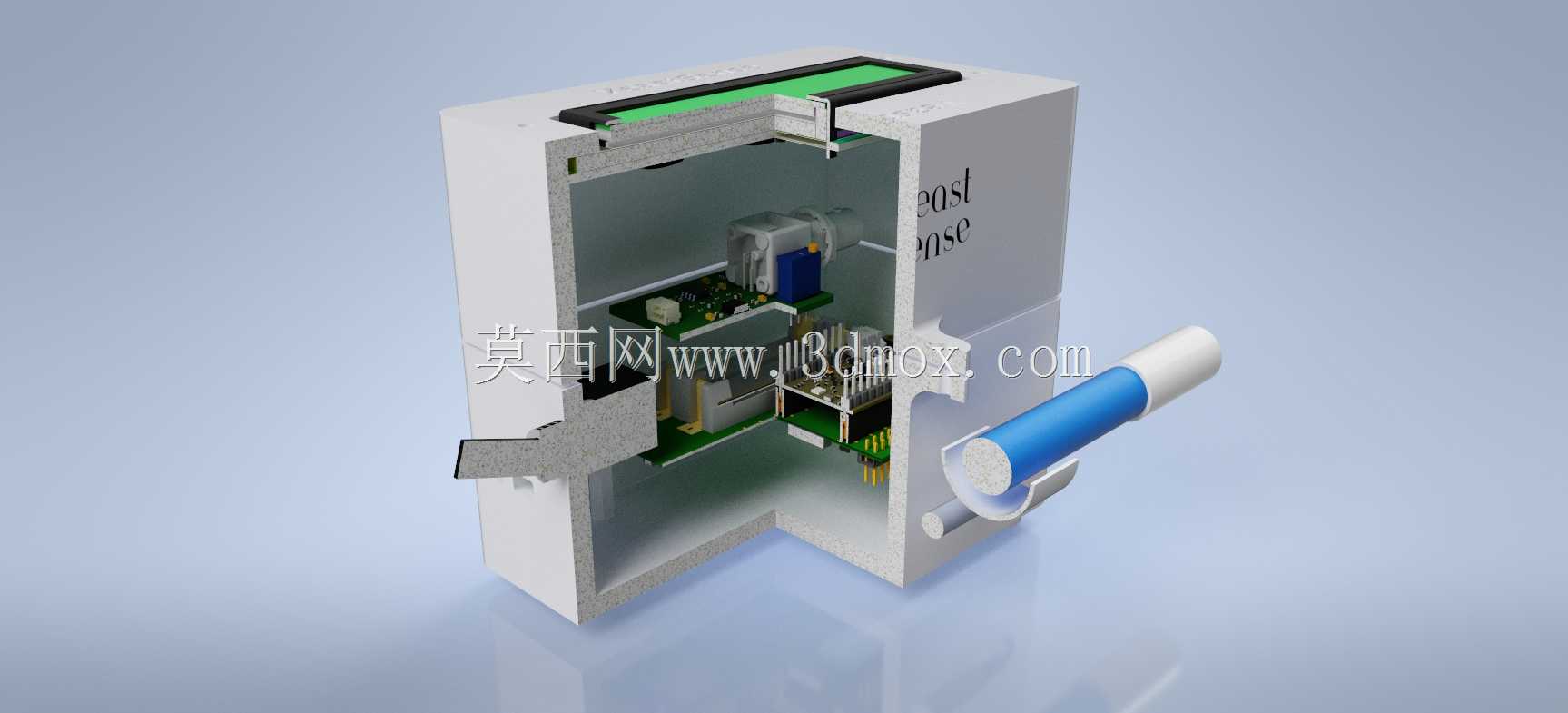

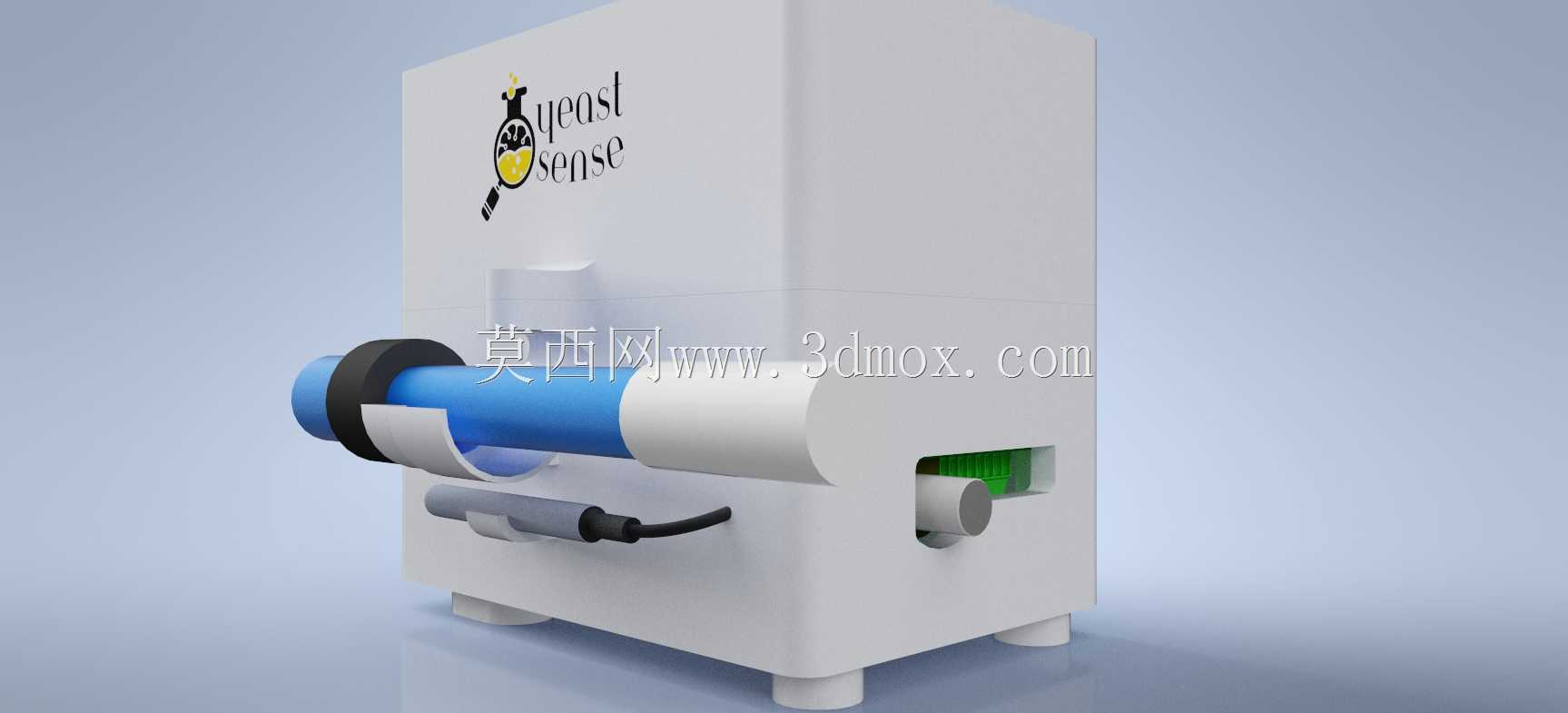

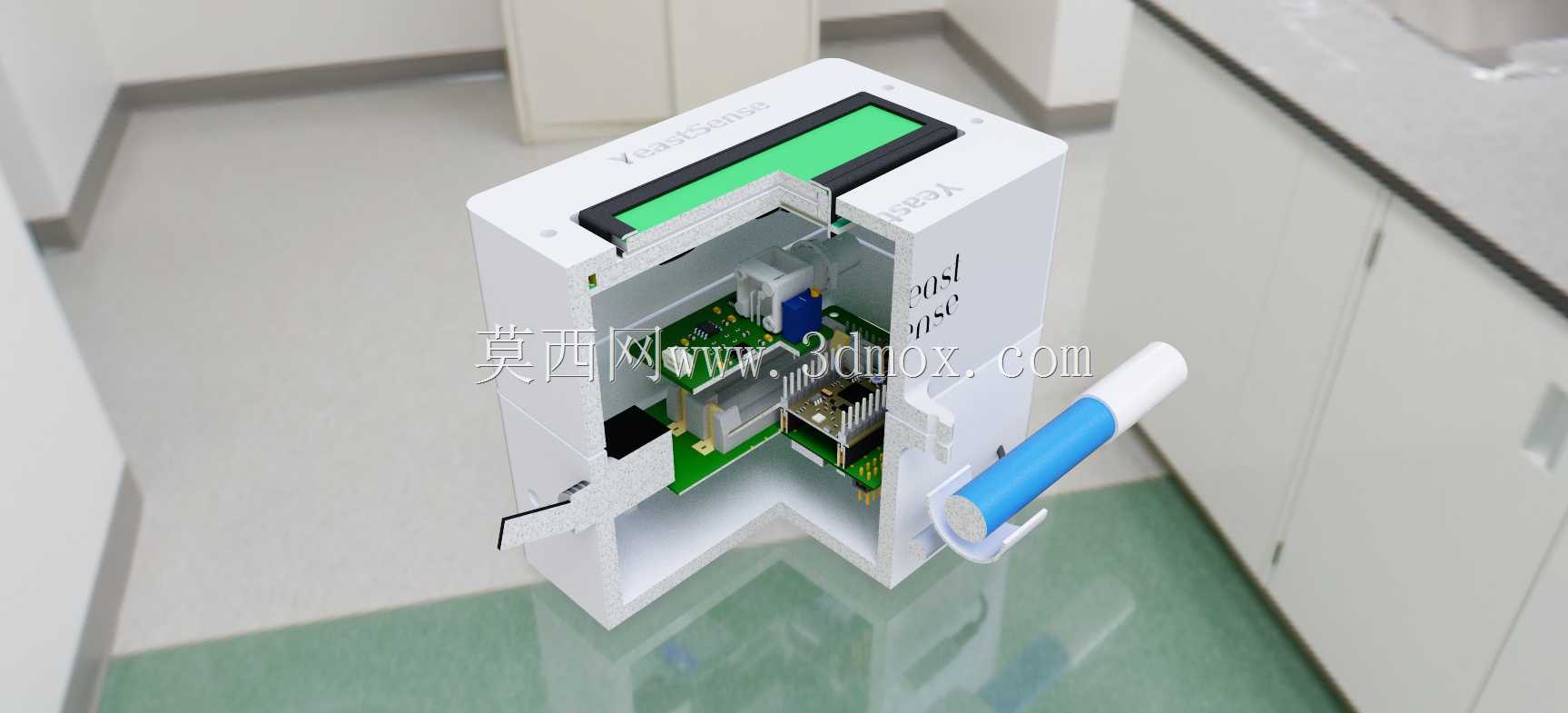

　　装置侧面伸出的采样探头组件做分段式结构设计，前端采样段采用光滑圆柱造型，方便插入待检测的酵母培养液容器中，探头与主体连接位置做环形限位凸台，可控制探头插入液面的深度，避免插入过深导致液体沿探头缝隙渗入主体内部，探头根部做密封胶圈预留槽，装配时加装O型密封圈即可实现IP54级别的防护能力，满足常规实验室操作的防护需求。内部腔体做分层式布局设计，上层为显示模块与主控电路板安装位，通过四个定位柱将电路板固定在上盖内侧，电路板与外壳内壁预留3mm的散热间隙，避免长时间工作时热量积聚影响电子元件稳定性；下层为电源模块与信号处理电路安装位，电源接口设置在装置后侧下部，接口位置做内凹设计，避免电源线插接后突出外壳过多，影响装置在操作台面上的平稳放置，装置底部四个角设置防滑硅胶垫安装位，装配硅胶垫后可增大与操作台表面的摩擦力，避免操作过程中装置滑动移位。

　　从安装边界来看，装置主体长宽尺寸控制在150mm×120mm范围内，整体高度不含探头部分为100mm，探头伸出主体侧面的长度为80mm，整体占用操作台面积较小，可放置在常规实验台的边角位置，不会占用过多实验操作空间；探头部分可根据实际检测需求更换不同长度的采样段，适配不同高度的采样容器，更换时只需拔插探头即可完成，无需拆解主体外壳，操作便捷度较高。功能结构上，装置内部预留了传感信号校准模块的安装空间，可根据检测的酵母浓度范围调整信号放大参数，显示模块可直接输出浓度数值，无需外接额外的显示设备，整体结构集成度较高，无需复杂的外接管线即可独立完成检测操作。

　　设计过程中充分考虑了实验室场景的使用习惯，所有操作按键均设置在装置前侧的倾斜面上，操作人员坐在实验台前无需起身即可完成按键操作，按键采用凸起式硅胶按键，戴实验手套操作时也能准确按压，不会出现误触情况。装置的开合结构做了定位阻尼设计，打开上盖时上盖可停留在任意开合角度，方便检修内部元件时无需额外支撑上盖，提升维护操作的便利性。内部走线全部沿壳体内壁的走线槽布置，通过卡扣固定走线，避免内部线缆杂乱影响元件散热，也避免开合盖时线缆被挤压破损。探头与内部电路的连接采用快插式接插件，更换探头时无需焊接接线，直接拔插接插件即可完成更换，降低后期维护的操作难度。整体结构没有采用复杂的曲面造型，全部采用易加工的平面与小圆弧过渡结构，外壳可采用3D打印或者注塑工艺加工，小批量原型制作时成本较低，也方便后期根据测试反馈快速调整结构细节。
