全景旋转快装板夹座摄影支撑锁紧机构

　　这套夹座结构面向摄影支撑系统中的快装连接环节，核心解决相机、云台、三脚架之间快速拆装与水平方位调整的问题。现场拍摄时，机身往往需要在脚架、滑轨、稳定器、摇臂之间频繁切换，若每次都通过螺柱反复拧装，既浪费机位准备时间，也容易在暗光、低温或戴手套工况下出现螺纹错牙、拧紧力矩不一致的情况。快装板夹的价值就在于把相机底部的标准快装板转化为可侧向滑入、由偏心或螺杆机构快速压紧的接口，使设备切换从旋转螺纹变为开合夹口。

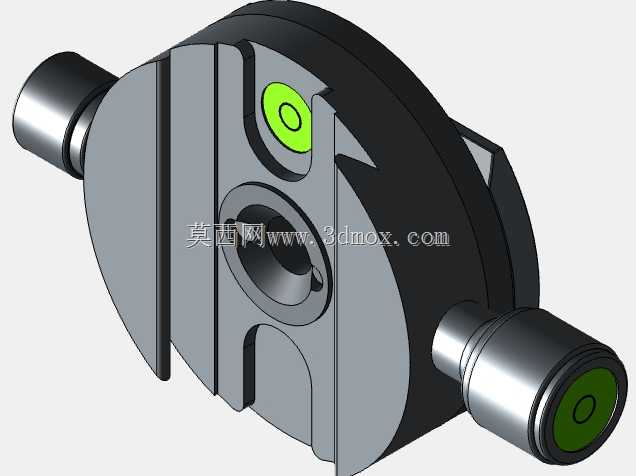

　　从结构上看，夹座主体采用圆盘式底座，上部设置两条平行夹持边，形成容纳阿卡规格快装板的滑槽。夹口一侧为固定定位面，另一侧由旋钮带动锁紧件推进，夹紧时快装板被限制在槽内，不能上下脱出；松开后可沿槽向抽拉，完成相机拆卸。夹口边缘保留挡边与让位缺口，既保证快装板进入后有足够接触面积，又避免与板身防脱钉、防滑胶垫发生干涉。中间区域设置沉孔与安装孔位，用于把夹座固定到云台或支撑平台上，沉孔设计可让螺钉头部低于工作面，减少对快装板滑动路径的干扰。

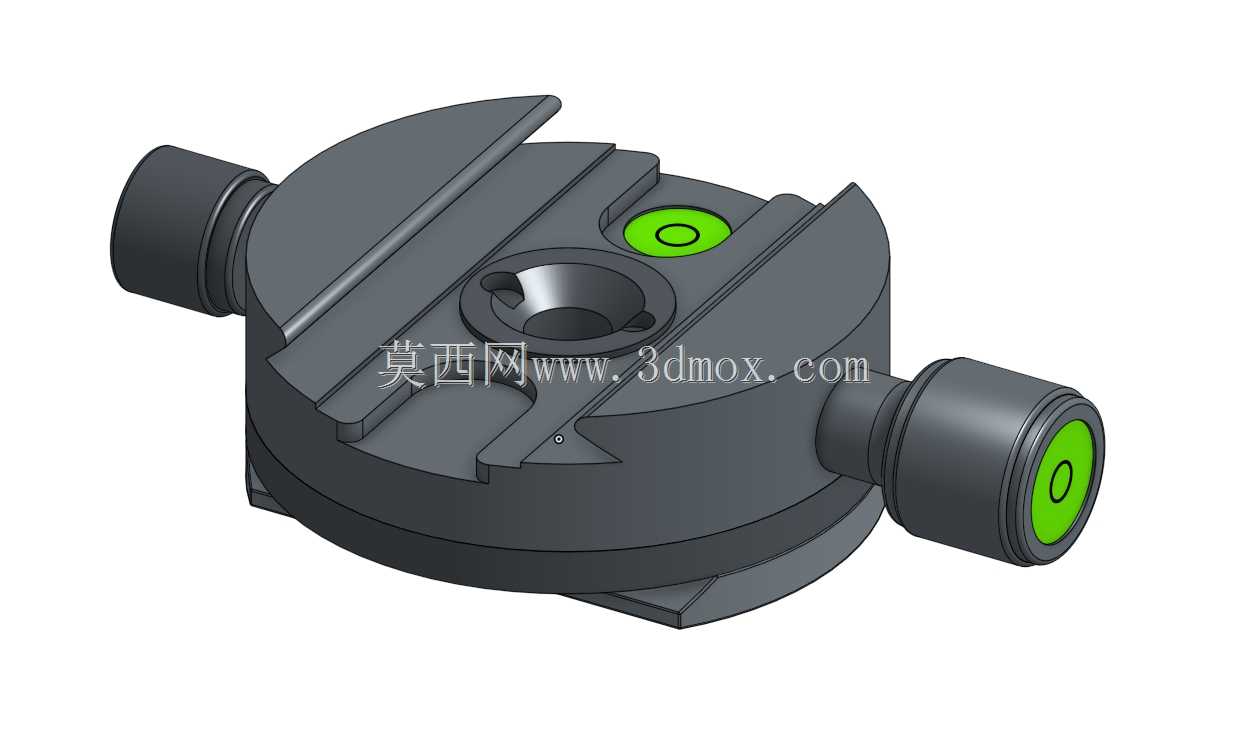

　　旋转功能是该件区别于普通固定夹座的重点。底座与上部夹体之间形成回转副，使夹紧后的相机仍可绕竖直轴线进行360度方位调整。实际使用中，全景接片、产品环拍、建筑空间拍摄都需要相机在水平面上按角度序列转动；若直接操作球台或三维云台，容易带入俯仰、横滚偏差，而夹座层面的水平回转更接近独立全景台的工作方式。侧面旋钮用于控制旋转阻尼或锁紧，拍摄者可在取景构图时轻松转动，到位后再锁死，避免长曝光或延时序列中发生位移。端部绿色标识圈一方面作为旋钮状态的视觉提示，另一方面也提高了设备在杂乱现场中的识别度。

　　设计思路上，该类夹座需要同时满足刚性、握持力和操作效率。主体承受相机载荷与偏心弯矩，尤其在长焦镜头竖拍时，夹口处会产生明显倾覆力矩，因此夹持面不能只做薄边接触，而要有足够高度和宽度来分散压力。旋钮直径与手拧纹理决定了锁紧力矩上限，过大的旋钮会增加外廓并可能碰擦脚架平台，过小则无法提供可靠夹紧力；图中两侧圆柱旋钮形成较舒展的操作半径，适合手部直接施力。夹体外形多处采用圆角过渡，既减少摄影器材尖锐磕碰，也有利于铸锻或铣削后的应力分布。

　　安装边界方面，圆盘底座适合布置在云台快装界面、滑轨小车或桌面支架上方，底部需预留与标准螺孔对应的紧固件空间。选型时不能只看夹口宽度，还要核对快装板厚度、防脱钉位置、底座安装孔距以及旋钮旋转时所需的手部空间。若用于多机位串联，夹座高度会直接影响相机光心高度，叠夹过多会增大系统柔性；若用于全景拍摄，则应关注回转轴线与脚架竖轴的重合度，以及锁紧后回程间隙。侧面旋钮在完全松开状态下会向外占据一定半径，靠近滑轨侧板或怪手连接件时需留出操作间隙。

　　三维建模时，夹座应按功能拆分为固定夹体、活动压块、旋转底座、旋钮、锁紧螺钉、定位垫圈等部分，而不是建成单一实体。滑槽配合面、回转配合面和螺纹连接区需要保留真实尺寸关系，才能在装配检查中发现快装板装入方向错误、旋钮行程不足、螺钉与沉孔干涉等问题。对结构设计者而言，这类零件虽小，却集中体现了接口标准化、人机操作和载荷传递的综合要求。
