壁挂式置物搁板三角承重托架

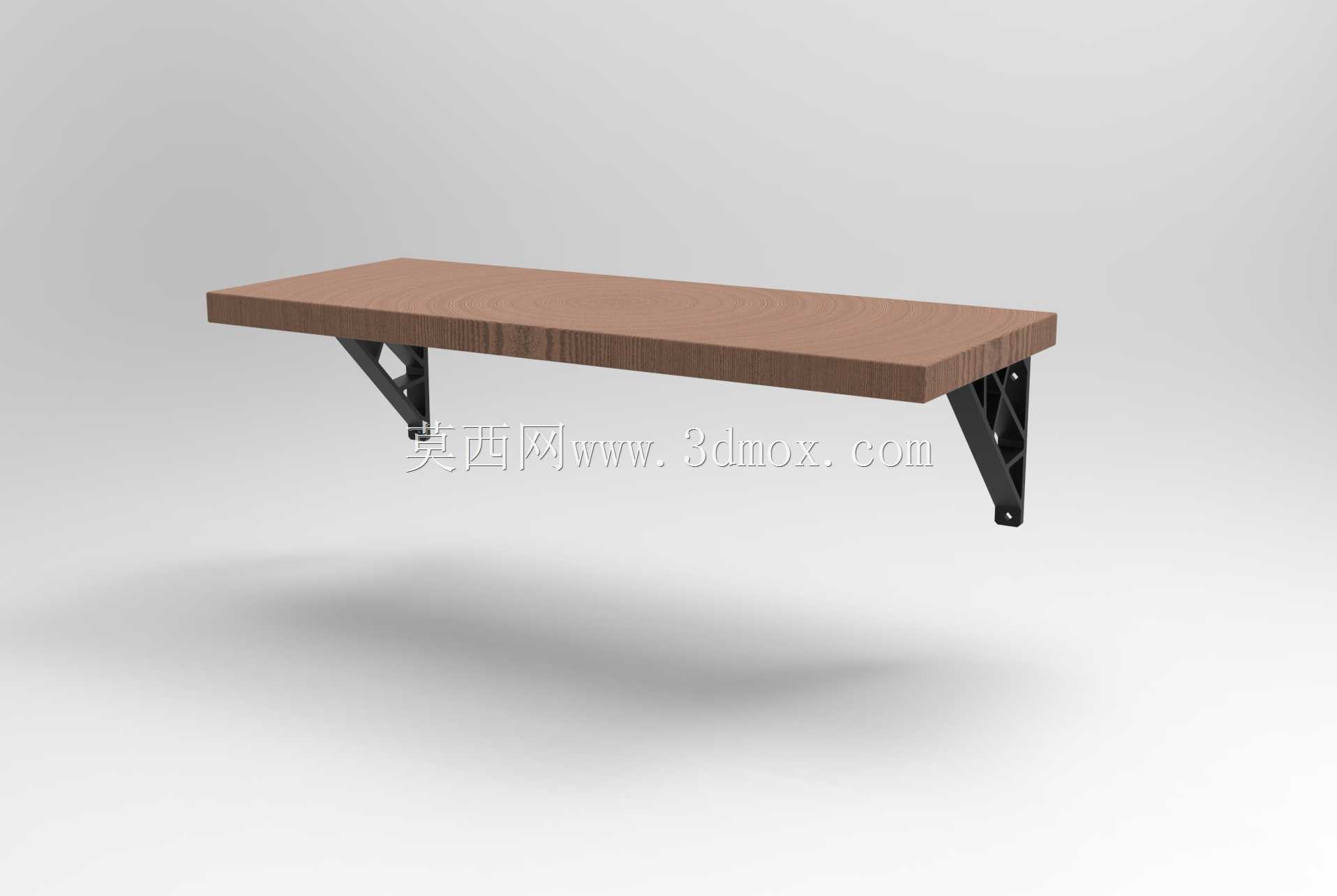

　　这套壁挂置物支撑结构，核心是一对对称布置的三角承重托架，搭配一块长条形木质搁板，整体用于墙面侧装的零散物料、工具、小件货品承托场景，在车间工位旁、仓储拣选区、家用储物间、3D打印工作区、实验室操作台边都有很高的适配性。日常作业里很多零散的工具、样件、耗材盒没有合适的平面摆放，直接堆在主工作台面上会挤占操作空间，落地放置又容易积灰、被磕碰，利用墙面垂直空间加装这类搁板托架，就能在不占用地面面积的前提下拓展出一层平整置物面，把高频取用的小件物品抬升到顺手的高度，拿取时不用弯腰翻找，也能让作业区域的动线更顺畅。

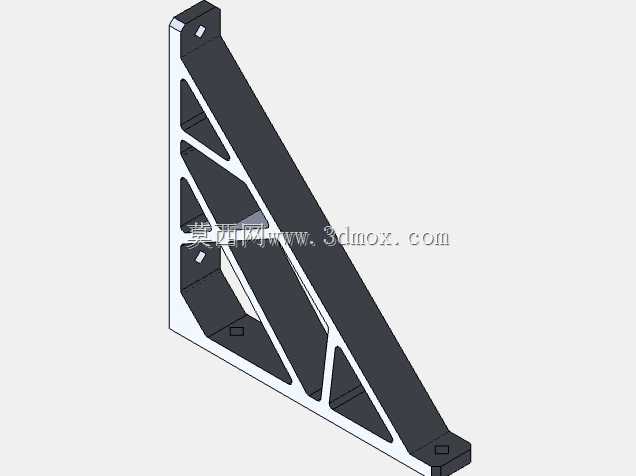

　　从结构受力逻辑来看，托架采用经典的直角三角形构型，竖直边贴合并锁附在墙面基体上，水平边托住搁板的底面，斜向支撑边从水平托架的外端下方斜向延伸到竖直贴墙段的下部，把搁板传递下来的竖向荷载直接分解成沿斜杆的压应力和沿竖边的拉应力，没有多余的冗余结构，材料利用效率很高。托架的竖边上预留了多个沉头安装孔，孔位沿竖直方向错开排布，锁入膨胀螺栓或者自攻螺丝之后，多点位固定可以分散单点受力，避免长期承重后孔位处应力集中出现撕裂；水平托边同样预留了对应孔位，可以从下往上穿入螺丝把搁板和托架锁成整体，防止搁板受侧向碰撞时发生滑移、翘边甚至脱落。斜撑段没有做成实心整板，而是做了镂空的减重格构，在保证截面抗弯模量足够的前提下，去掉了不受力的多余材料，既降低了支架自身的重量，方便单人托举对位安装，也减少了3D打印制作时的材料消耗，打印过程中支撑用量更少，成型后残余应力也更均匀，不容易出现翘曲变形。

　　尺寸边界上，整套托架适配的搁板标称安装规格为115mm×115mm的支撑间距，搁板自身为长条形平板，厚度均匀，两个托架分别布置在搁板长度方向的两端附近，外伸的悬臂长度控制在合理范围内，避免搁板中部因为跨距过大出现下挠。安装时首先要确认墙面基体的材质，如果是实心砖墙或者混凝土墙，需要搭配对应规格的膨胀管，钻孔深度要和螺栓长度匹配，锁附后托架竖边要完全贴平墙面，不能有虚位晃动；如果是木工板或者轻钢龙骨隔墙，则要提前定位龙骨位置，把螺丝锁在龙骨的受力部位，不能直接固定在表层石膏板上，防止承重后拔脱。两个托架的安装高度要用水准仪或者水平管校平，保证水平托边处于同一水平面，搁板放上去之后不会出现高低倾斜，物品摆放后不会往一侧滑移。搁板和托架连接时，螺丝头部要沉入木质搁板内部，不要突出板面，避免刮擦放置的物品。

　　设计过程中优先考虑了家用和小型作业场景的定制灵活性，整个支架的所有板厚、孔距、斜撑角度、水平托举长度、竖直贴墙高度都保留了参数化修改的余地，使用者可以根据自己手头搁板的实际宽度、需要承载的物品重量、墙面可用的安装空间，在三维软件里直接调整对应参数：如果要放更重的工具、耗材，可以适当加大斜撑的截面厚度，增加安装孔的数量，把托架的间距往搁板中部收拢减小悬臂跨距；如果只是放轻便的样件、小盒物料，也可以进一步缩小支架尺寸，减少材料占用。支架的所有棱边都做了小圆弧过渡，没有尖锐的直角毛刺，打印成型之后不用额外做大量打磨处理，安装挪动时也不会划伤手部或者割破线缆。靠墙的竖边背面可以根据需求贴一层薄的防滑泡棉垫，锁紧紧固件之后泡棉被压实，既可以补偿墙面的微小不平整，也能增大摩擦力，进一步防止支架受侧向力时发生移位，同时避免金属或者打印支架直接刮花墙面涂层。

　　实际使用时，这类三角托架的受力特性决定了它最适合承受竖直向下的静荷载，不适合承受反复的冲击载荷或者过大的侧向掰动力，日常放置物品时尽量把重量均匀分布在搁板面上，重心落在两个托架的支撑范围之内，不要把过重的物品长期压在搁板最外端的悬臂边缘，就能让整套支撑结构长期保持稳定，充分利用垂直墙面空间完成储物拓展。
